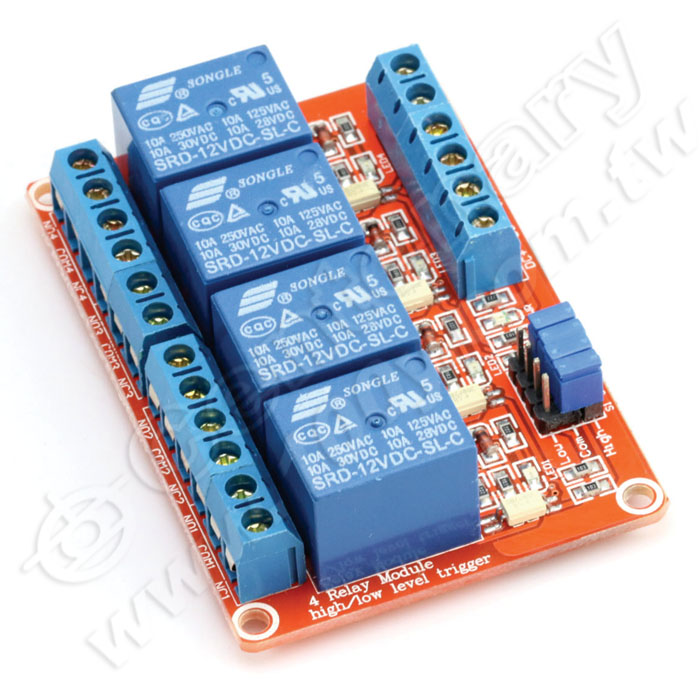

4路繼電器模組帶光耦隔離
NT$199
Part No：
101965
Product No：
4-Relay-高低電平觸-DC12V-Module
品牌：
說明：
技術文件：
包裝單位：
1 PC
| 門市據點 | 各店庫存 | 門市儲位 | 位置圖 | 倉庫儲位 | 位置圖 |
| 龍山門市 | 8 | 167-1-13 |  | 167-1-13-B | |
| 光復門市 | 6 | 168-1-12-G3 | | 168-1-12A | |
產品特性
- 特性
4路繼電器模組帶光耦隔離
商品規格
1、模塊採用正品優質繼電器，常開接口最大負載：交流250V/10A，30V直流/ 10A;
2、採用貼片光耦隔離，驅動能力強，性能穩定;觸發電流5毫安;
3、模塊工作電壓有5V，9,12V，24V可供選擇;
4、模塊的每一路都可以通過跳線設置高電平或低電平觸發;
5、容錯設計，即使控制線斷，繼電器也不會動作;
6、電源指示燈（綠色），4路繼電器狀態指示燈（紅色）
7、接口設計人性化，所有接口均可通過接線端子直接連線引出，非常方便
8、模塊尺寸：73毫米*50毫米*18.5毫米（長*寬*高）
9、設有4個固定螺栓孔，孔3.1毫米，間距67毫米*44.5毫米
商品敘述
DC+：接電源正極（電壓按繼電器要求，有5V.9V.12V和24V選擇）DC-：接電源負極IN1-IN4：根據每一路的設置，均可以高或低電平控制相應繼電器吸合繼電器輸出端：有12線接口，所有接口均可直接連線引出，方便用戶使用NO1 - NO4：繼電器常開接口，繼電器吸合前懸空，吸合後與COM短接COM1 - COM4繼電器公用接口NC1 - NC4：繼電器常閉接口，繼電器吸合前與COM短接，吸合後懸空。
高低電平觸發選擇端：
1.S1-S4依次為繼電器1路-4路的高低電平觸發選擇;
2.com與低短接時，相應繼電器為低電平觸發，玉米與高端短接時為高電平觸發
