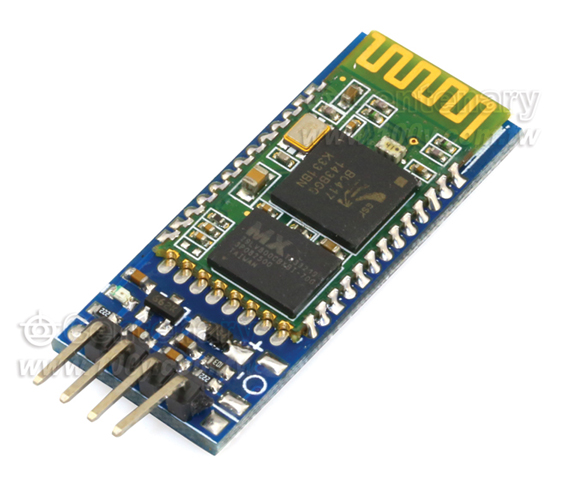

兼容Arduino 無線藍芽透傳模塊/無線串口通訊
NT$220
Part No：
102076
Product No：
HC-06-TTL-Module
品牌：
說明：
技術文件：
包裝單位：
1 PC
| 門市據點 | 各店庫存 | 門市儲位 | 位置圖 | 倉庫儲位 | 位置圖 |
| 龍山門市 | 9 | 167-1-55-G3 |  | | |
| 光復門市 | 12 | 168-1-10-C1 | | C5-04 | |
產品特性
- 特性
HC-06-TTL
Arduino 無線藍芽串口透傳模塊/無線串口通訊
產品特性
1 核心模塊使用HC-06從模塊，引出接口包括VCC、GND、TXD、RXD、預留LED狀態輸出腳，單片機可通過該腳狀態
判斷藍牙是否已經連接，KEY引腳對從機無效
2 LED指示藍牙連接狀態，閃爍表示沒有藍牙連接，常亮表示藍牙已連接並打開了端口
3 底板3.3V LDO，輸入電壓3.6~6V，未配對時電流約30mA，配對後約10mA，輸入電壓禁止超過7V
4 接口電平3.3V，可以直接連接各種單片機（51、AVR、PIC、ARM、MSP430等)，5V單片機也可直接連接，無需
MAX232也不能經過MAX232
5 空曠地有效距離10米，超過10米也是可能的，但不對此距離的連接質量做保證
6 配對以後當全雙工串口使用，無需了解任何藍牙協議，但僅支持8位數據位、1位停止位、無奇偶校驗的通信格式，這
也是最常用的通信格式，不支持其他格式
7 在未建立藍牙連接時支持通過AT指令設置波特率、名稱、配對密碼，設置的參數掉電保存。藍牙連接以後自動切換到
透傳模式
8 體積小巧 3.57cm*1.52cm
9 該鏈接為從機，從機能與各種帶藍牙功能的電腦、藍牙主機、大部分帶藍牙的手機、PDA、PSP等智能終端配對，從
機之間不能配對
小常識（非常重要）
TXD：發送端，一般表示為自己的發送端，正常通信必須接另一個設備的RXD
RXD：接收端，一般表示為自己的接收端，正常通信必須接另一個設備的TXD
正常通信時候本身的TXD永遠接設備的RXD
自收自發：正常通信時RXD接其他設備的TXD，因此如果要接收自己發送的數據顧名思義，也就是自己接收自己發送
的數據，即自身的TXD直接連接到RXD，用來測試本身的發送和接收是否正常，是最快最簡單的測試方法，當出現問
題時首先做該測試確定是否產品故障。也稱回環測試
