LM317調壓板 In:3-40V Out:1.25-37V/5mA-1.5A

                              LM317電源調壓板

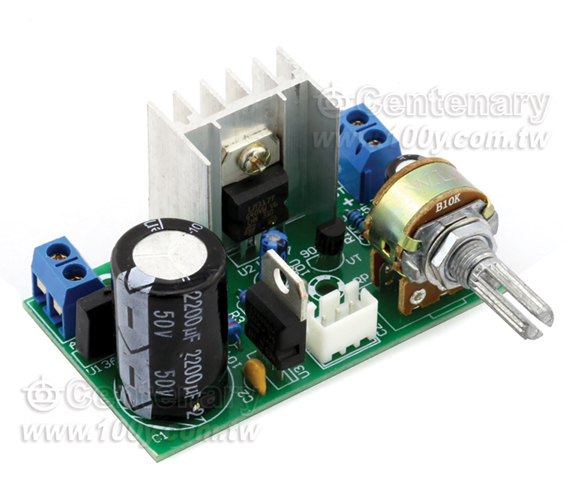

          LM317電源調壓板帶保護 1.5A 1.25-37V




產品說明

◆ 本板核心元件
原裝大晶片可調穩壓專用晶片LM317，能接1.5A以下的負載，可交流或直流電壓輸入，最大輸入電壓：交/直流3-40V，輸出電壓範圍：直流1.25V-37V連續可調；電路中增加負載保護電路，對負載起到保護作用。是不可多得用途廣泛的直流穩壓板

◆ 用LM317T製作可調穩壓電源，常因電位器接觸不良使輸出電壓升高而燒毀負載。如果增加一隻三極管，在正常情況下，三極管的基極電位為0，三極管截止，對電路無影響；而當電位器接觸不良時，三極管的基極電位上升，當升至0.7V時，三極管導通，將LM317T的調整端電壓降低，輸出電壓也降低，從而對負載起到保護作用。我們用一個3.8V的小電珠做實驗，如去掉三極管、斷開電位器中心點連線，小電珠立刻燒毀，測輸出電壓高達21V。而加有三極管時，小電珠亮度減小，此時LM317T輸出電壓僅為2V，從而有效的保護了負載
◆ LM117/LM317簡介
1. LM117/LM317是美國國家半導體公司的三端可調正穩壓器集成電路，我國和世界各大集成電路生產商均有同類產品可供選用，是使用極為廣泛的一類串連集成穩壓器
2. LM117/LM317的輸出電壓範圍是1.25V至37V。它的使用非常簡單，僅需兩個外接電阻來設置輸出電壓。此外它的線性調整率和負載調整率也比標准的固定穩壓器好。LM117/LM317內置有過載保護、安全區保護等多種保護電路
3.通常LM117/LM317不需要外接電容，除非輸入濾波電容到LM117/LM317輸入端的連線超過6英寸(約15釐米)。使用輸出電容能改變瞬態響應。調整端使用濾波電容能得到比標準三端穩壓器高的多的紋波抑制比
4. LMll7/LM317有許多特殊的用法。比如把調整端懸浮到一個較高的電壓上，可以用來調節高達數百伏的電壓，只要輸入輸出壓差不超過LM117/LM317的極限就行。當然還要避免輸出端短路。還可以把調整端接到一個可編程電壓上，實現可編程的電源輸出
5. 輸入至少要比輸出高2V，否則不能調壓。輸入電壓最高不能超過40V。輸出電流不超過1A。輸入l2V的話，輸出最高就是10V左右

由於LM317內部是線性穩壓，因此功耗比較大。當輸入電壓差比較大且輸出電流也比較大時，注意317的功耗不要過大。一般加散熱片後功耗也不超過20W。因此壓差大時建議分檔調壓


【LM317/LM117特性】

  • 可調整輸出電壓低到1.2V

  • 保證1.5A 輸出電流

  • 典型線性調整率0.01%

  • 典型負載調整率0.1%

  • 80dB紋波抑制比

  • 輸出短路保護

  • 過流、過熱保護

  • 調整管安全工作區保護

  • 標準三端晶體管封裝

  • 電壓範圍LM117/LM317：1.25V至37V連續可調


【主要參數】

  • 輸出電壓：1.25-37V DC

  • 輸出電流：5mA-1.5A

  • 晶片內部具有過熱、過流、短路保護電路

  • 最大輸入-輸出電壓差：40VDC

  • 最小輸入-輸出電壓差：3VDC

  • 使用環境溫度：-10~+85℃

  • 存儲環境溫度：-65~+150℃
