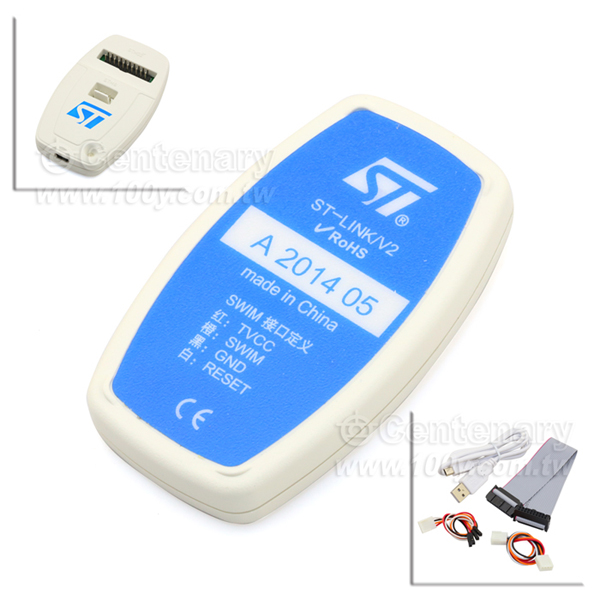

STLINK STM8,STM32下載器/仿真器
NT$890
Part No：
103084
Product No：
ST-LINK/V2-CN
品牌：
說明：
技術文件：
包裝單位：
1 PC
| 門市據點 | 各店庫存 | 門市儲位 | 位置圖 | 倉庫儲位 | 位置圖 |
| 龍山門市 | 2 | 167-1-55上 |  | 167-1-37A | |
| 光復門市 | 3 | 168-1-12 | | 168-1-12A | |
產品特性
- 特性
ST-LINK/V2
STLINK STM8,STM32下載器/仿真器
ST-LINK/V2是一款可以在線仿真以及下載STM8以及STM32的開發工具
產品屬性
1 ST-LINK/V2是ST意法半導體為評估、開發STM8系列和STM32系列MCU而設計的集在線仿真與下載為
一體的開發工具
2 STM8系列通過SWIM接口與ST-LINK/V2連接;STM32系列通過JTAG / SWD接口與ST-LINK/V2連接
3 ST-LINK/V2通過高速USB2.0與PC端連接
產品功能
編程功能：可燒寫FLASH ROM、EEPROM、AFR等
仿真功能：支持全速運行、單步調試、斷點調試等各種調試方法，可查看IO狀態，變量數據等等
仿真性能：采用USB2.0接口進行仿真調試，單步調試，斷點調試，反應速度快
編程性能：采用USB2.0接口，進行SWIM / JTAG / SWD下載，下載速度快
與目標板的連接接口
ST-LINK/V2指定的SWIM標準接口和JTAG / SWD標準接口
固件升級性
1 固件可更新。ST將會推出更多STM8和STM32的型號，亦會將新的器件型號添加入STVD的器件支持列表，
當您在未來開發中需要使用最新的型號，升級STVD，升級固件程序，便得以支持新的型號
2 升級方式為自動升級
連接到PC機
採用USB接口連接PC機
ST-LINK/V2開發工具采用STM32芯片為控制芯片，實現高速的USB2.0通信
ST-LINK/V2連接電腦需要驅動程序，請點擊此處下載:http://www.waveshare.net/downloads/st-link_v2_usbdriver.zip。
或者到官網下載最新版本，請點擊此處官網下載：
http://www.st.com/st-web-ui/static/active/en/st_prod_software_internet/resource/technical/software/driver/st-
link_v2_usbdriver.zip （以上驅動程序適合Win7、Vista、XP）
連接到目標板
ST-LINK/V2下載器通過JTAG / SWD接口連接至STM32目標板
STM32的JTAG / SWD接口是如何定義的？http://www.waveshare.net/txt/ST-LINK-V2_Interface_32.htm
STM32的JTAG / SWD接口是通過20PIN連接線連接目標板，所以ST-LINK/V2連接至STM32目標板注意連接方向
ST-LINK/V2下載器通過SWIM接口連接至STM8目標板
STM8的SWIM接口是如何定義的？http://www.waveshare.net/txt/ST-LINK-V2_Interface.htm
由於STM8的SWIM接口只需要4根連接線，所以ST-LINK/V2連接至STM8目標板時需要注意連接位置。
請注意，VCC和GND切勿接反，以免燒壞ST-LINK/V2下載器。
LED狀態說明
閃爍紅色：ST-LINK/V2連接到計算機後，第一次USB枚舉過程
紅色：ST-LINK/V2與計算機已建立連接
閃爍綠色/紅色：目標板和計算機在進行數據交換
綠色：通訊完成
橙色（紅色+綠色）：通訊失敗
支援的軟體
ST-LINK Utility v2.0（及以上版本）
STVD Version 4.2.1（及以上版本）
STVP Version 3.2.3（及以上版本）
IAR EWARM Revision v6.20（及以上版本）
IAR EWSTM8 Revision v1.30（及以上版本）
KEIL RVMDK Revision v4.21（及以上版本）
ATOLLIC
TASKING
支援的器件
支援所有帶SWIM接口的STM8系列單片機
支援所有帶JTAG / SWD接口的STM32系列單片機
STM8A、STM8L、STM8S全系列
STM32F、STM32L、STM32W全系列
