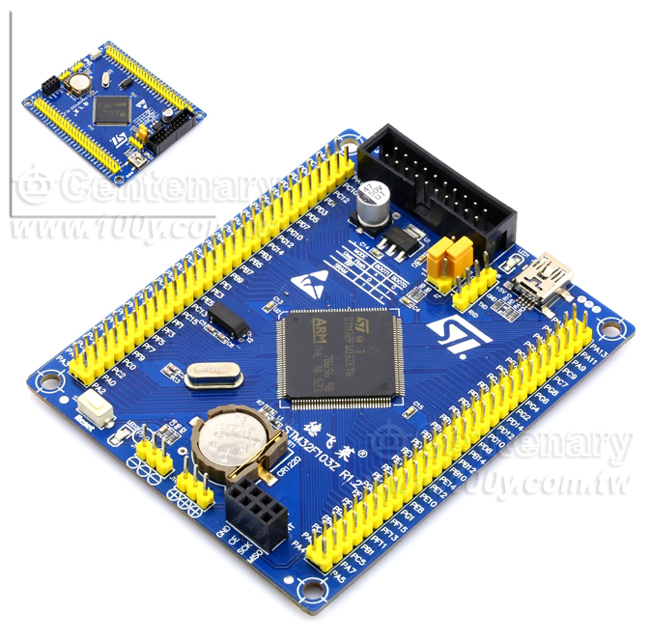

核心版 ARM開發板 Cortex-M3

                           STM32F103ZET6




               核心版 ARM開發板 Cortex-M3

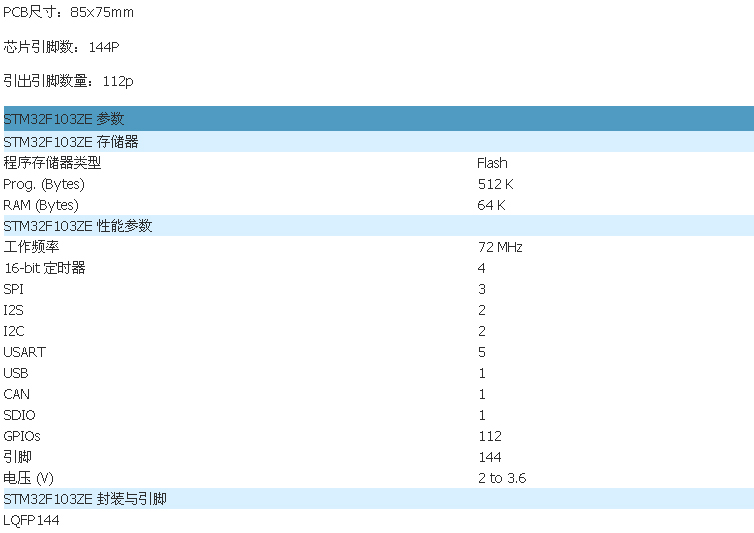

基本參數









產品特點

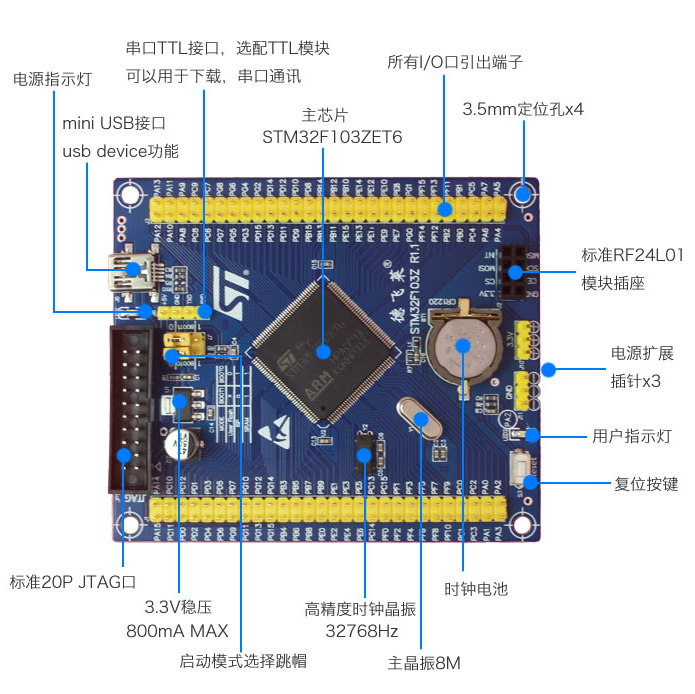

硬體功能


• 所有引腳引出，並標有埠號，方便擴展
• BOOT啟動模式跳帽切換，採用ST官方開發板模式
• 1路電源指示燈
• 1路工作指示燈，用於簡易程式演示
• 標準20芯JTAG插座，可以連接ST link，jlink等
• 8M工作晶振，官方參數，晶片內部有PLL倍頻，晶片最高頻率72M
• 32768Hz時鐘晶振，採用黑色4腳晶振，比圓柱體晶振穩定。
• CR1220時鐘電池座1個，配備備用電池。
• 1個重定按鍵，提供硬體外部重定功能
• 電源擴展插針，提供3.3V電源輸出功能，方便給外設供電
• 一個ASM1117-3.3 穩壓管，提供主板工作的3.3V電源
• 1個串口外接插針，可以直接用串口TTL模組下載程式，電壓等級3.3V、5V皆可
• 4周4個3.5mm安裝孔，方便固定
• 1個miniUSB口，可以用該口給開發板供電。還可以用這個口實現USB功能，比如做成USB滑鼠功能讀卡器功能USB
  模擬串口功能，上述功能需要有配套的外設才能實現，ST官方有對應的常式和資料請自行下載，本產品對擴展的
  外設不做相應的技術支援
• 無線通訊模組RF24L01 插座，可以選配無線模組。要買2個開發板和2個無線模組才能通訊



提供資料


• 對應的串口下載軟體
• ST官方下載軟體（ST-link專用）
• keil（MDK）編寫程式集成環境
• PDF版電路原理圖
• 開發板使用說明書
• 對應的測試樣例程式
• 對應的晶片資料



標準配置清單


• STM32F103Z R1.1 核心板 1塊
• CR1220 3V電池 1個 (已經安裝到核心板上)
