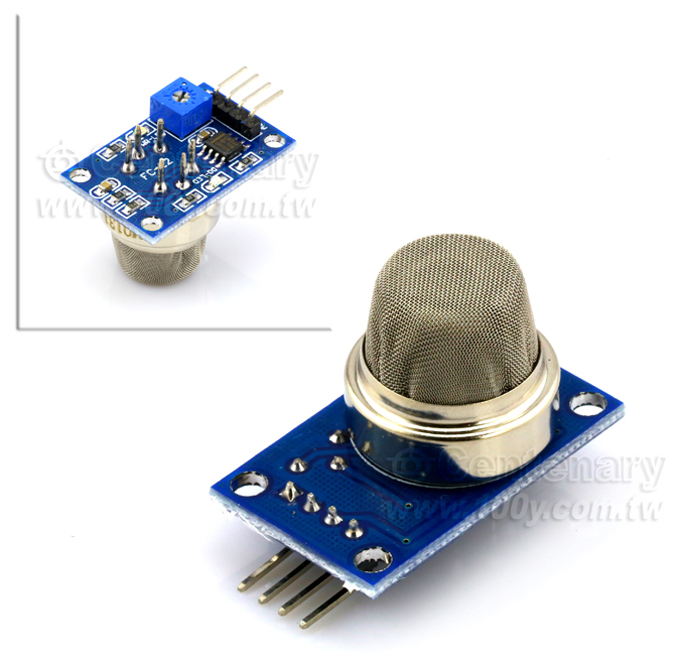

臭氧傳感器-氣體偵測器模塊

                                  MQ131



                          氣體偵測器模塊






半導體臭氧傳感器MQ131所使用的氣敏材料是在清潔空氣中電導率較低的二氧化錫(SnO2)。當傳感器所處環境
中存在臭氧氣體時，傳感器的電導率隨空氣中臭氧氣體濃度的增加而增大。使用簡單的電路即可將電導率的變
化轉換為與該氣體濃度相對應的輸出信號。 MQ131氣體傳感器對臭氧的靈敏度高，對氯氣、二氧化氮等強氧
化性氣體也有一定的靈敏度，對有機干擾氣體向與臭氧相反的方向反應。



臭氧傳感器主要特點及應用


 • 在較寬的濃度範圍內對臭氧氣體有良好的靈敏度
 • 對臭氧的靈敏度較高
 • 長壽命、低成本
 • 簡單的驅動電路即可
 • 家庭用臭氧濃度超標報警器
 • 工業用臭氧濃度超標報警器
 • 便攜式臭氧濃度檢測器



臭氧傳感器主要技術參數


產品類型：半導體氣敏元件
檢測氣體：臭氧
檢測濃度：10-1000ppm臭氧

標準電路條件
回路電壓Vc：≤24VDC
加熱電壓vH：5.0V±0.2VACorDC
負載電阻RL：可調

標準測試條件下氣敏元件特件
加熱電阻RH：31Ω±3Ω (室溫)
加熱功耗pH：≤900mW
敏感體表面電阻Rs：50KΩ-500KΩ (in 50ppm O3)
靈敏度S：(in air)/Rs(in50ppmO3)≥3
濃度斜率α：≤0.6(R50ppm/R10ppmO3)

標準測試條件
溫度濕度：20℃±2℃；65%±5%RH
標準測試電路：Vc:5.0V±0.1V；VH: 5.0V±0.1V
預熱時間：2~4分鐘
