助讀器套件/耳聾助聽器

                                SFT-ET99



                    助讀器套件/耳聾助聽器

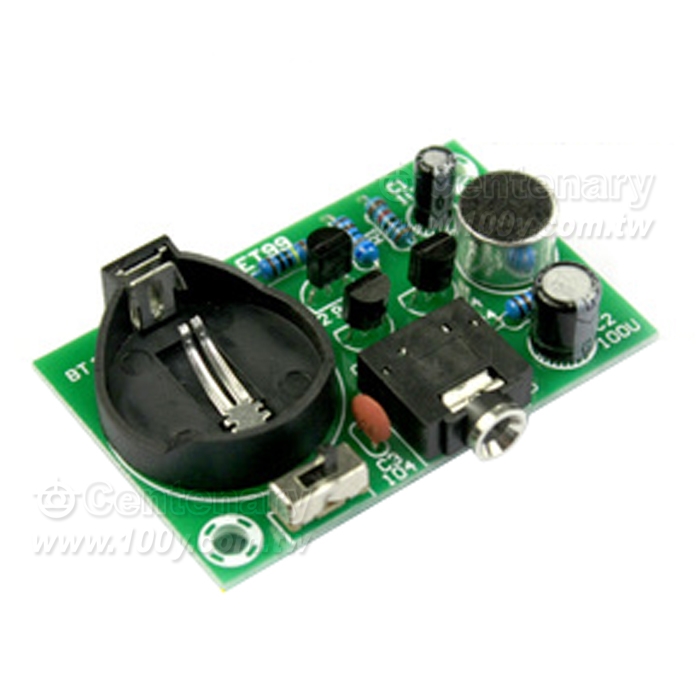

產品介紹


助聽器是幫助耳聾患者或上了年紀老人的一種增音產品；學生也可以當助讀器使用，朗誦英語背誦課文時放大自己
的聲音，有助於精力集中。現本店推出一款用分立元件做成的助聽器套件，適合電子專業的學生學習研究、學校教
學實訓之用。雖然電路簡單，但由於加入了負反饋電路，並選用高靈敏度駐極體話筒，使得聲音宏亮，保真度高，

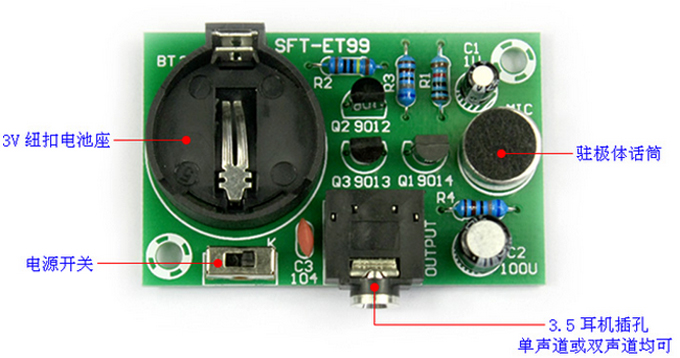

可聽到10米範圍內的聲音。只要按圖示正確焊接，接上3V鈕扣電池，插上耳機 (單聲道或雙聲道耳機均可)，將開關
撥到“開”位置，即可正常使用











工作原理

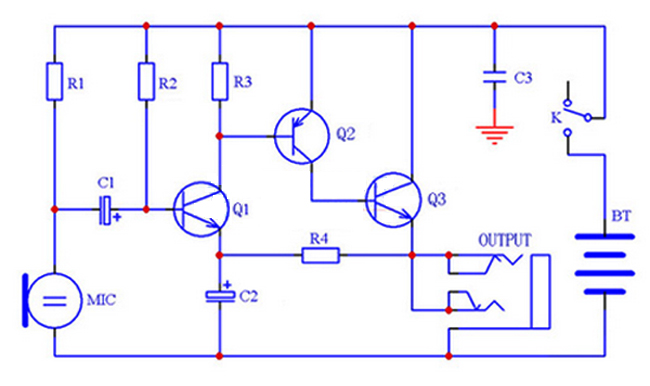

駐極體話筒MIC將周圍環境的聲音振動變為電信號經C1耦合到Q1進行放大，然後又經Q2、Q3兩級放大，由集電極         (注：Q2與Q3接成複合管，其等效為一PNP管) 輸出，直接驅動耳機發聲。以下原理圖中的元件參數在紙質說明書
中有詳細標註










元件作用


R1是MIC的偏置電阻；R2、R3是三極管的偏置電阻；R4是負反饋電阻，使得輸出功率穩定；C2、C3都是交流旁路
電容



焊接與調試

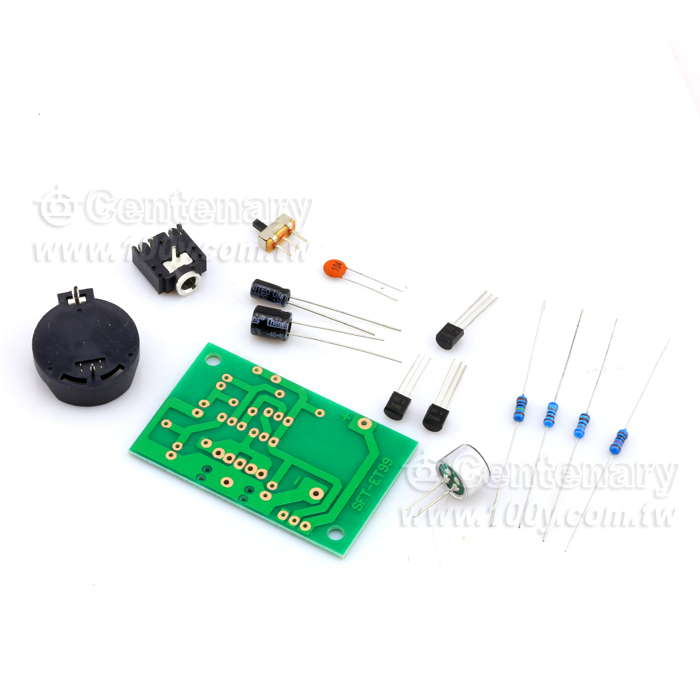

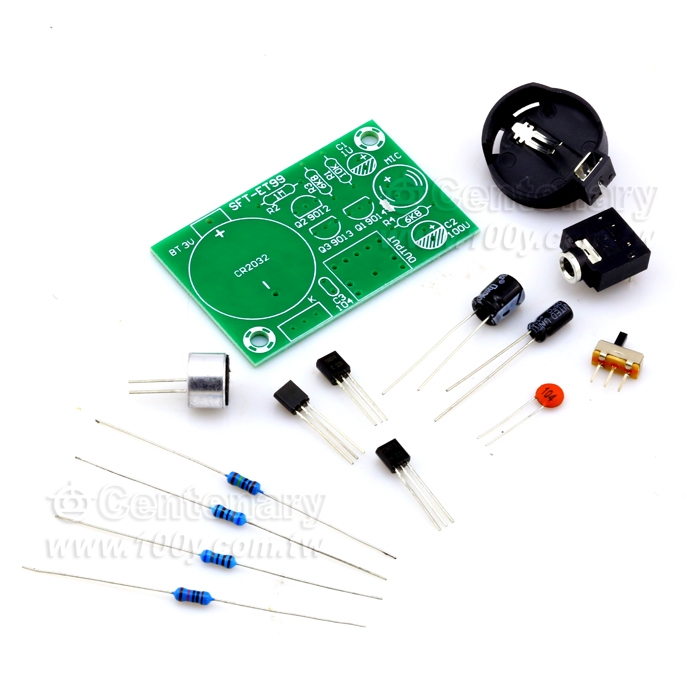

1.儘管本套件所有元器件全新，還是建議焊接前用儀器測量各元件的參數，做到心中有數
2.焊接時最好先焊接無極性的阻容元件，電阻採用臥裝，其它元件立裝，緊貼電路板；焊接有極性的元件時不要裝
反，否則電路不能正常工作甚至可能會燒壞元器件
3.本電路經反覆實驗成功後才批量上市，如果焊接無誤，無需調試即可成功
