8路繼電器模塊帶光耦隔離

                     8-Relay-DC24V-Module




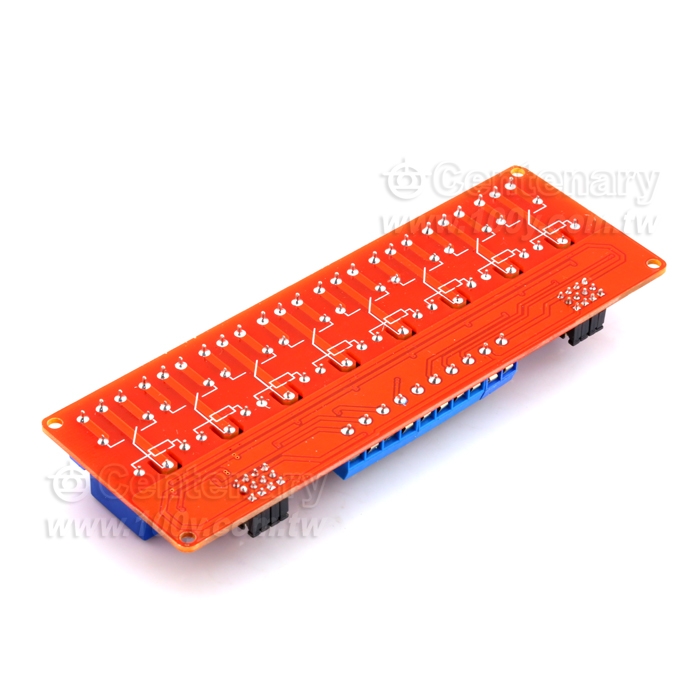

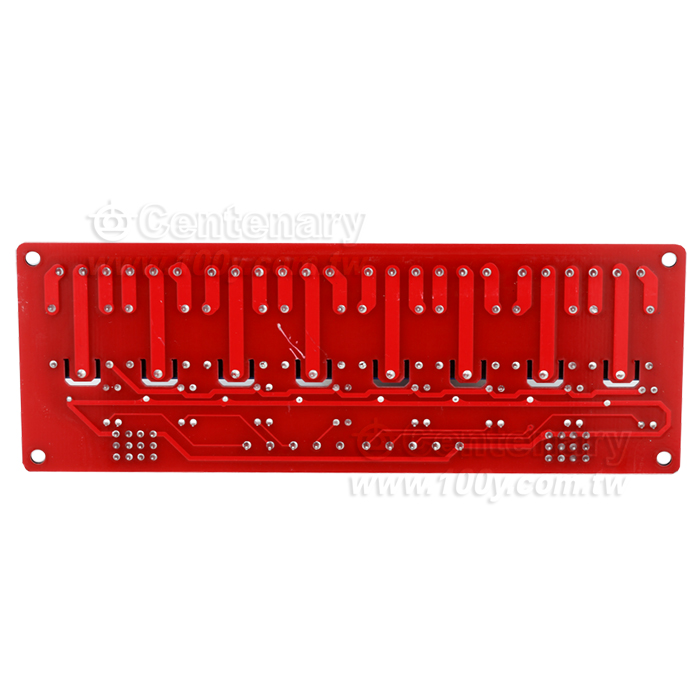

                  8路繼電器模塊帶光耦隔離









一 模塊說明



1、模塊採用正品優質繼電器，常開接口最大負載：交流250V/10A，直流30V/10A
2、採用貼片光耦隔離，驅動能力強性能穩定；觸發電流5mA
3、模塊工作電壓有5V、9、12V、24V可供選擇
4、模塊的每一路都可以通過跳線設置高電平或低電平觸發
5、容錯設計，即使控制線斷，繼電器也不會動作
6、電源指示燈(綠色)，8路繼電器狀態指示燈(紅色)
7、接口設計人性化，所有接口均可通過接線端子直接連線引出，非常方便
8、模塊尺寸：141.5* 50*18.5mm (長*寬*高)
9、設有4個固定螺栓孔，孔3.1mm，間距136mm*44.5mm




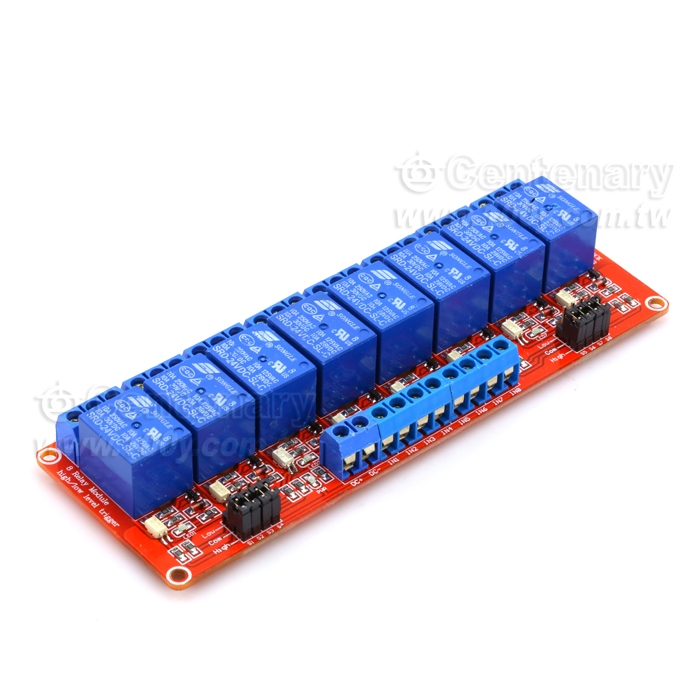

二 模塊接口


1 DC+：接電源正極 (電壓按繼電器要求，有5V.9V.12V和24V選擇)
2 DC-：接電源負極
3 N1-IN8：根據每一路的設置，均可以高或低電平控制相應繼電器吸合

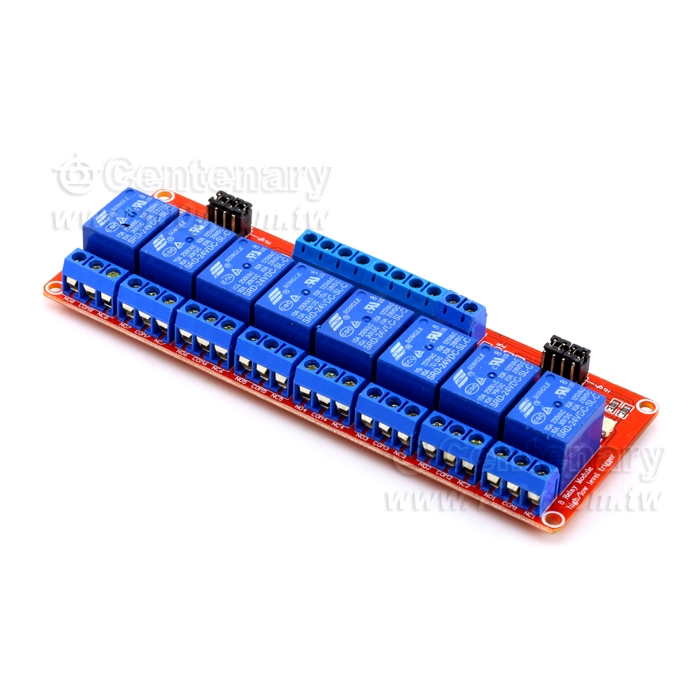

繼電器輸出端：有24線接口，所有接口均可直接連線引出，方便用戶使用
1 NO1--NO8： 繼電器常開接口，繼電器吸合前懸空，吸合後與COM短接
2 COM1--COM8：繼電器公用接口
3 NC1--NC8： 繼電器常閉接口，繼電器吸合前與COM短接，吸合後懸空

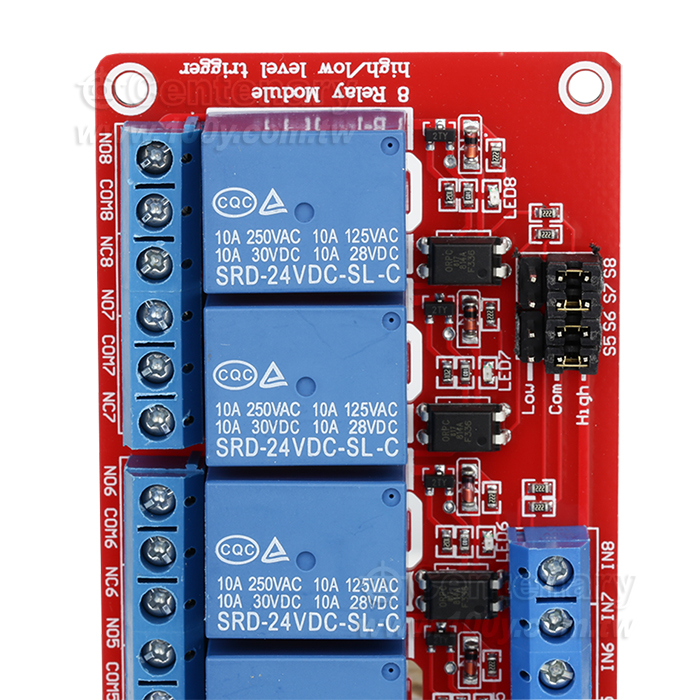

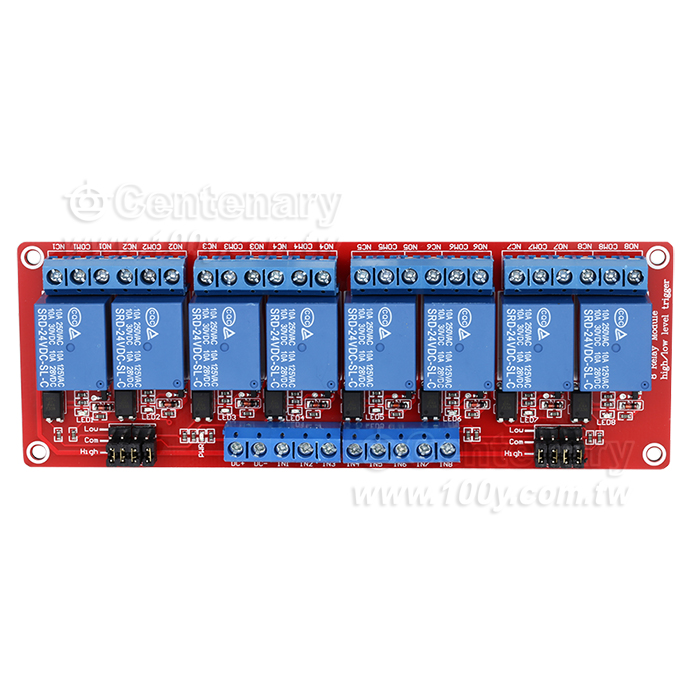

高低電平觸發選擇端
1.S1-S8依次為繼電器1路-8路的高低電平觸發選擇
2.com與low短接時，相應繼電器為低電平觸發，com與high端短接時為高電平觸發
