FPGA/CPLD仿真下載器

NT$999
Part No:
113546
Product No:
ALTERA-USB-Blaster
品牌:
說明:
技術文件:
包裝單位:
1 PC
門市據點各店庫存門市儲位位置圖倉庫儲位位置圖
龍山門市0
光復門市4168-1-10F2-08
购买数量:
產品特性
  • 特性

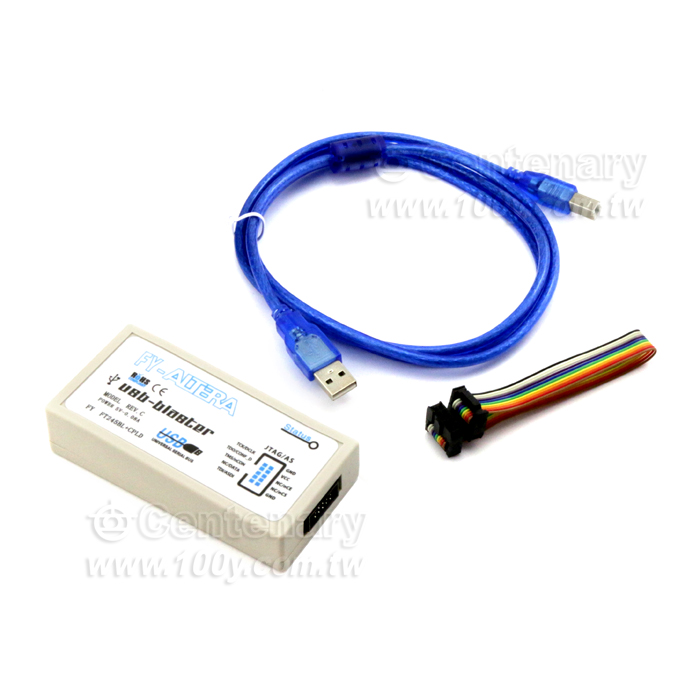

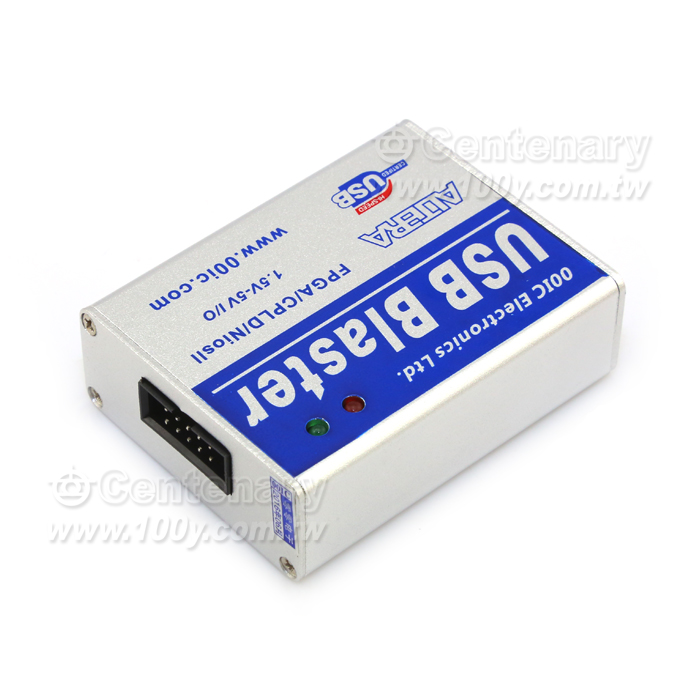

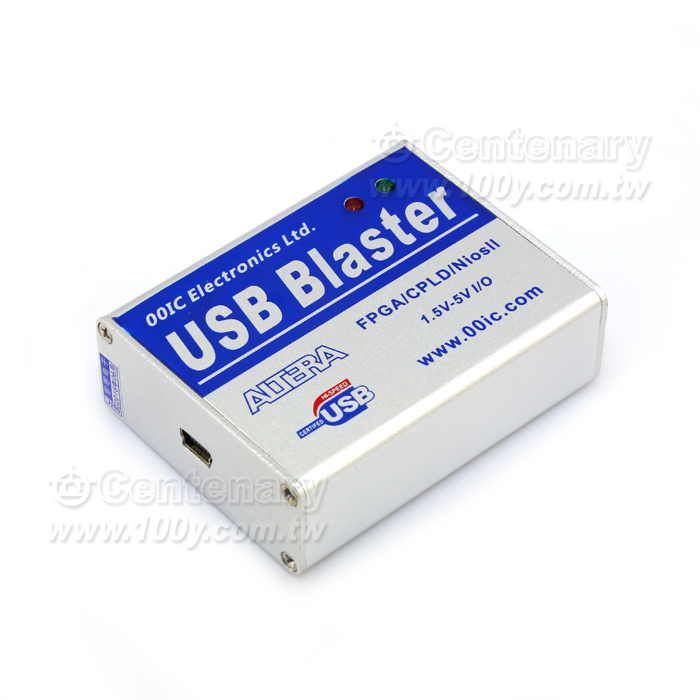

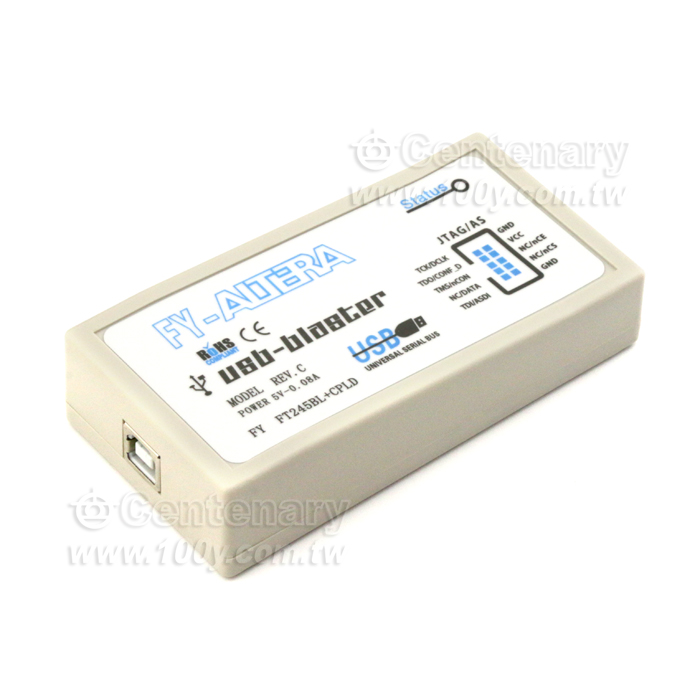

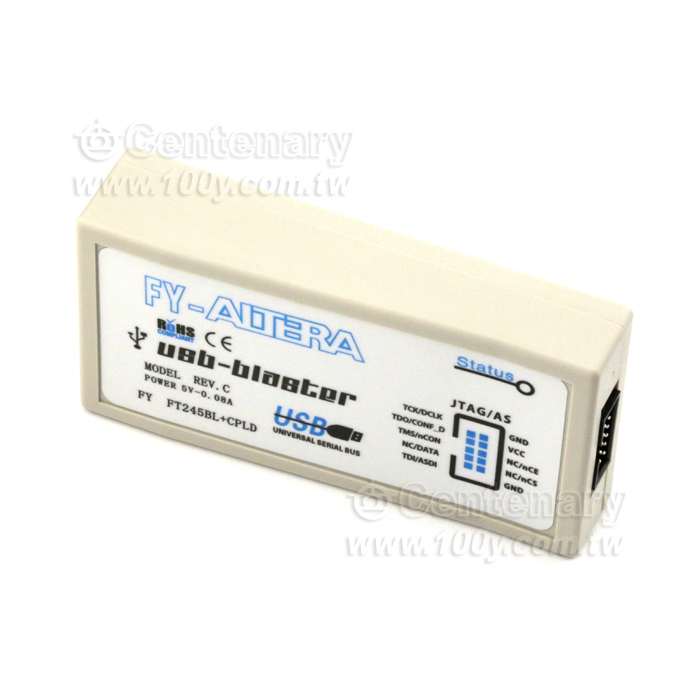

                           Altera-USB-Blaster



                      FPGA/CPLD仿真下載器










支援Altera所有器件、支援任何操作系統、支援所有版本的QuartusII軟件









UsbBlaster下載電纜性能優勢


採用ALTERA公司原廠FT245BL+EPM7064AE+74LVC8T245/74LVC2T45方案,下載速度和原廠一樣,接口電壓
支援到1.5V-5V。此方案比其他的方案 (如單片機的、68013的,極速版等等)速度要快穩定性更好。比類似用FT245R+EPM3064AE的方案JTAG速度要快,特別是AS模式下載的速度要快至少4倍以上,原因是市場上FT245R+EPM3064AE的方案:FT245R無外部EEPROM和6M晶振,另外CPLD部分採用的是12M晶振(而我們原
廠方案採用的是24M晶振)










UsbBlaster下載電纜性能特點


1支援1.5V、1.8V、2.5V、3.3V和5.0V應用系統
2支援SignalTap II 嵌入式邏輯分析儀功能
3支援ALTERA 公司全系列器件
CPLD:MAX3000、MAX7000、MAX9000和MAXII等
FPGA:Stratix、StratixII、Cyclone、CycloneII、CycloneIII、CycloneIV、CycloneV、ACEX1K、APEX20K和FLEX10K等
主動串行配置器件:EPCS1、EPCS4、EPCS16等
增強配置器件:EPC1、EPC4等
目前已經測試過的芯片有:
Cyclone-------EP1C3、EP1C6、EP1C12、EP1C20
Cyclone II---- EP2C5、EP2C8、EP2C20、EP2C35
FLEX10K------EPF10K10、EPF0K30
ACEX1K-------EP1K30
MAX7000-----MAX7128SLC84、MAX7128AETC100、MAX7032AE、MAX7064AE
MAX3000-----MAX3128
EPCS----------EPCS1、EPCS4、EPCS16
EPC------------EPC1、EPC4
4支援三種下載模式 (AS、PS和JTAG)
【帶Verify、BankCheck功能,此功能很多廠家的USB Blaster不支援】
JTAG 下載模式: Cyclone、CycloneII、CycloneIII、CycloneIV、CycloneV、Stratix II、Flex10K、Acex1K、Max7000 和Max3000測試時採用
主動串行(AS)模式:EPCS1和EPCS4、EPCS16
被動串行(PS)模式:Stratix和Stratix GX測試時採用
5支持與Nios II 嵌入式軟核處理器的通信和系統調試
6速度快:下載FPGA 配置程序是ByteblasterII 的6倍。在一些速度要求高的應用場合下仍可使用SignalTap II嵌入式邏輯分析儀進行實時分析。調試Nios II處理器時同樣可以處理一些實時應用當使用ByteblasterII電纜調試SignalTap II嵌入式邏輯分析儀和Nios II嵌入式軟核處理器時,如果數據交換的速率太快,都不可避免地出現死機。此時使用00IC UsbBlaster則可有效地避免死機現象發生
7使用方便:只有要USB 口的計算機都能使用00IC UsbBlaster。不像ByteblasterII 那樣要求計算機帶有並口。目前許多
筆記型電腦,甚至台式機都不再配備並口,此時ByteblasterII 將無法使用100%兼容ALTERA USB Blaster ,性能和ALTERA原廠產品一致
