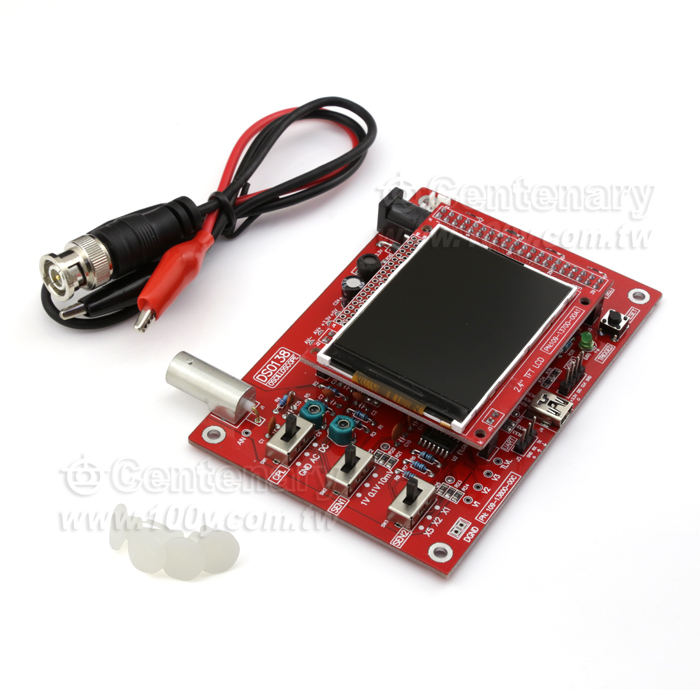

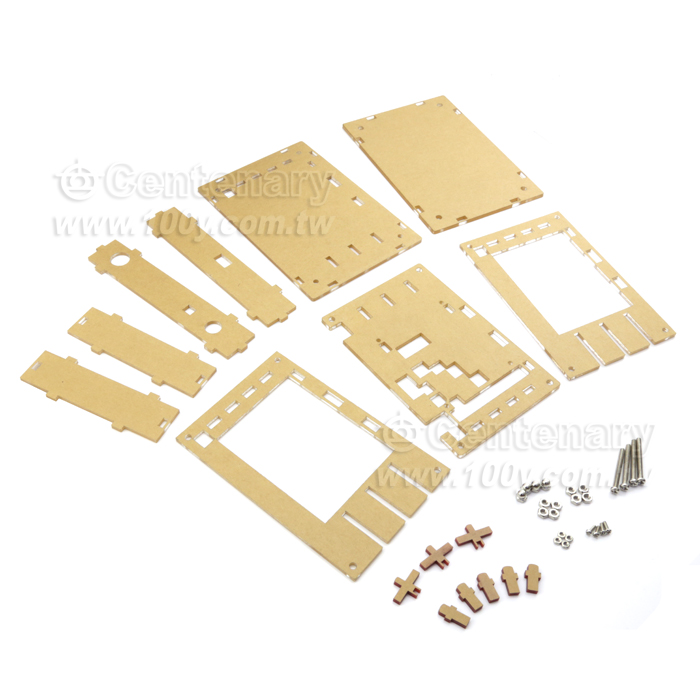

DSO138示波器製作套件

DSO138示波器制作套件

產品功能改進

降低了示波器自身的噪聲

增加了波形保存功能，關機後波形不丟失

增加了檢測短路和開路的功能，可以幫助裝配者查找焊接錯誤，提高組裝成功率

增加了TFT控制器識別功能

2.4寸TFT彩屏STM單片機為學生身定做的電子套件

最新改進！DSO138示波器已經可以直接數字顯示波形的各種參數，包括頻率、週期、脈寬、佔空比、最大值、最小值、平均值、峰峰值和有效值，對直觀了解波形特性有極大幫助，而且顯示的有效值是真有效值，不受波形形狀影響

DSO138示波器製作套件特點

• 面向電子製作實訓，說明資料完整詳細，包括電路圖、製作指導、使用說明、故障排除辦法等，製作成功率高
• 元件種類多樣，適合學生進行元件識別、直插元件焊接、貼片元件焊接訓練
• 學生可在製作的同時獲得一件實用工具，可對音頻、視頻同步、低頻開關電源、紅外接收發射等許多場合的信號波形進行有效觀察測量，增加學習興趣，提高學習效果
• 套件採用ARM Cortex-M3處理器（STM32F103C8），並包含一塊2.4寸彩色TFT顯示屏，可作為ARM開發試驗板

DSO138特性指標

• 最高實時取樣率：1Msps
• 精度：12Bit
• 取樣緩衝器深度：1024字節
• 模擬頻帶寬度： 0 - 200KHz
• 垂直靈敏度：10mV/Div – 5V/Div (按1-2-5 方式遞進)
• 垂直位移可調，並帶有指示
• 輸入阻抗：1MΩ
• 最高輸入電壓：50Vpp(1:1探頭)，400Vpp(10:1探頭)
• 耦合方式包括DC/AC/GND
• 水平時基範圍：10μs/Div – 50s/Div (按1-2-5 方式遞進)
• 具有自動、常規和單次觸發方式，方便捕捉瞬間波形
• 可用上升或下降邊沿觸發
• 觸發電平位置可調，並帶有指示
• 可觀測觸發之前的波形(負延遲)
• 可隨時凍結波形顯示(HOLD 功能)
• 自帶1KHz /3.3V方波測試信號源
• 帶波形參數數字顯示，可顯示的參數有：頻率、週期、脈寬、佔空比、最大值、最小值、平均值、峰峰值、有效值
• 保存/調出波形，關機波形不消失
• 開啟/關閉波形參數顯示的方法：將光標置於時基位置，長按【OK】鍵
• 保存波形的方法：同時按【SEL】和【+】鍵
• 調出已保存波形的方法：同時按【SEL】和【-】鍵

進入測試模式的方法：按住【OK】後按【RESET】鍵，如果看到LED快速閃動，則說明單片機的PB或PC端口 (這些端口包含與LCD連接的連線)存在短路，需要找出後去除；如果看到LED以大約4秒的周期閃動，則可以用電壓表查找與單片機端口有關連接線中的可能的開路
