LQFP144/128 貼片轉直插DIP
NT$89
Part No：
129227
Product No：
LQFP144(128)-0.5-DIP-轉接板
品牌：
說明：
技術文件：
包裝單位：
1 PCS
| 門市據點 | 各店庫存 | 門市儲位 | 位置圖 | 倉庫儲位 | 位置圖 |
| 龍山門市 | 10 | 167-3-67 |  | | |
| 光復門市 | 10 | 170-2-25-D | | |
產品特性
- 特性
LQFP144(128)-0.5-DIP-2.54mm
LQFP144/128 貼片轉直插DIP
產品說明

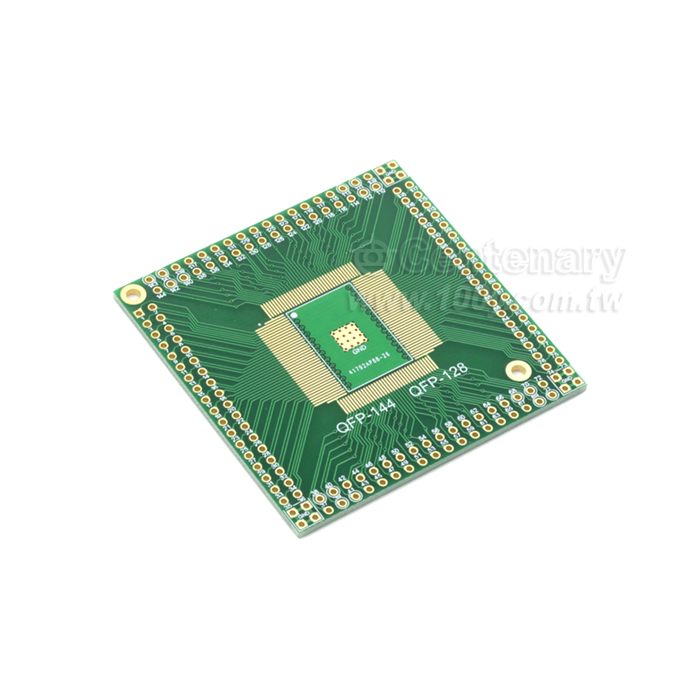

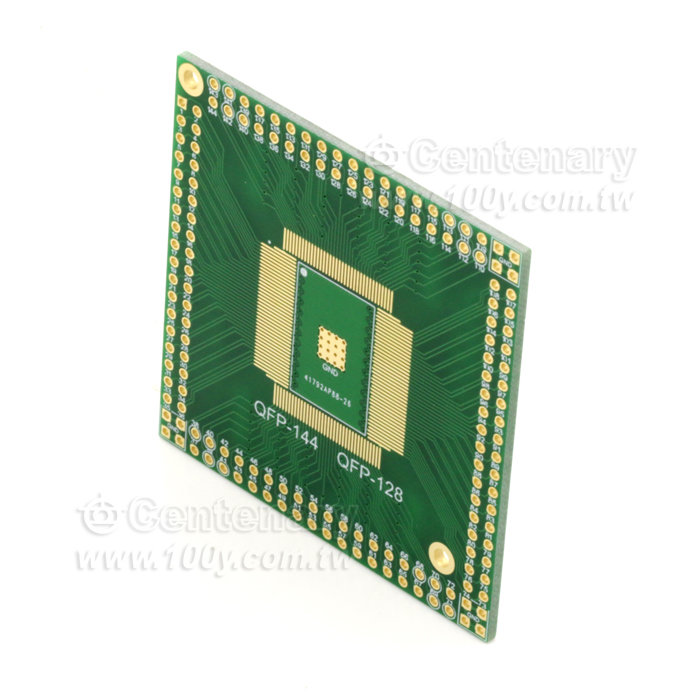

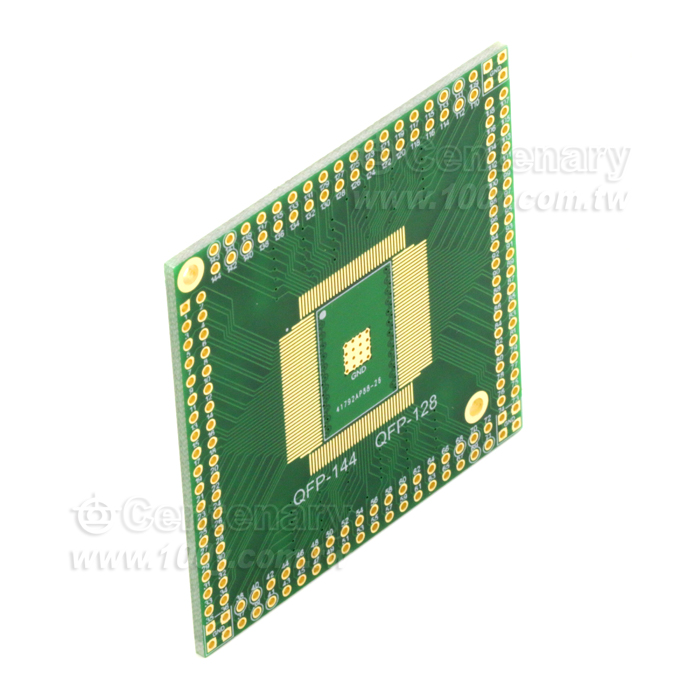

正面

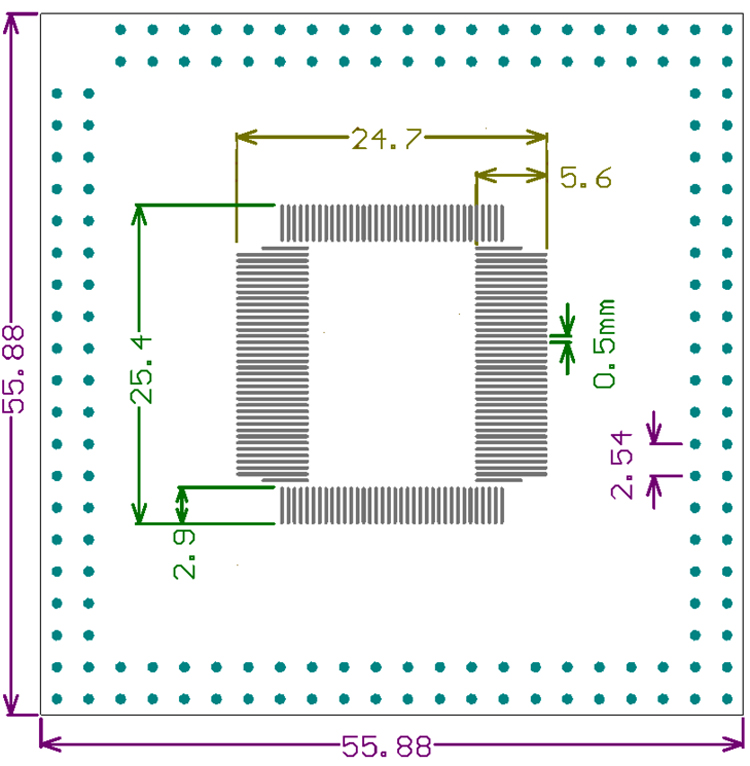

引腳間距0.5mm，適用於將常用QFP、EQFP、PQFP、TQFP、LQFP、FQFP144 (向下兼容128腳)等封裝轉接成DIP2.54直插，焊盤中心位置預留芯片底面的散熱焊盤或接地焊盤

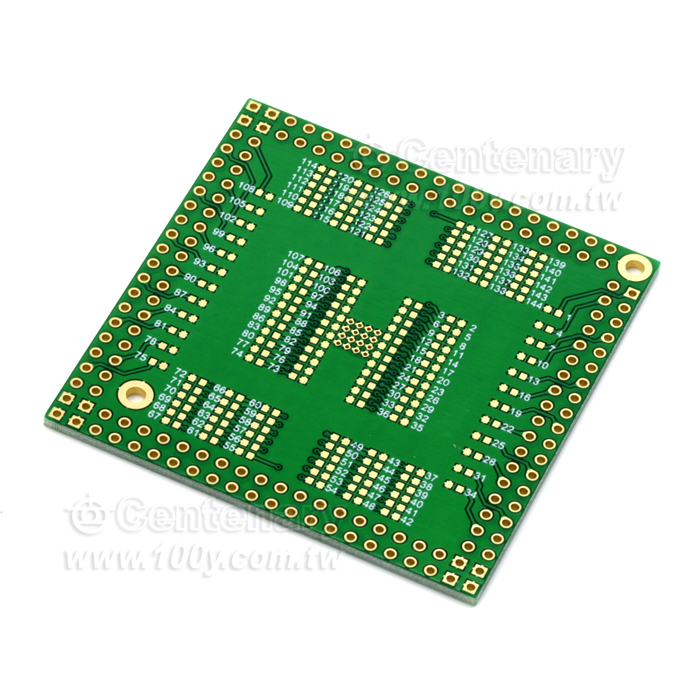

反面
反面為每個引腳預留了一個0603封裝的電容或電阻位置 (焊盤另一端接地)，可焊接電源管腳的濾波電容電阻，增加整個電路的穩定性和抗干擾性

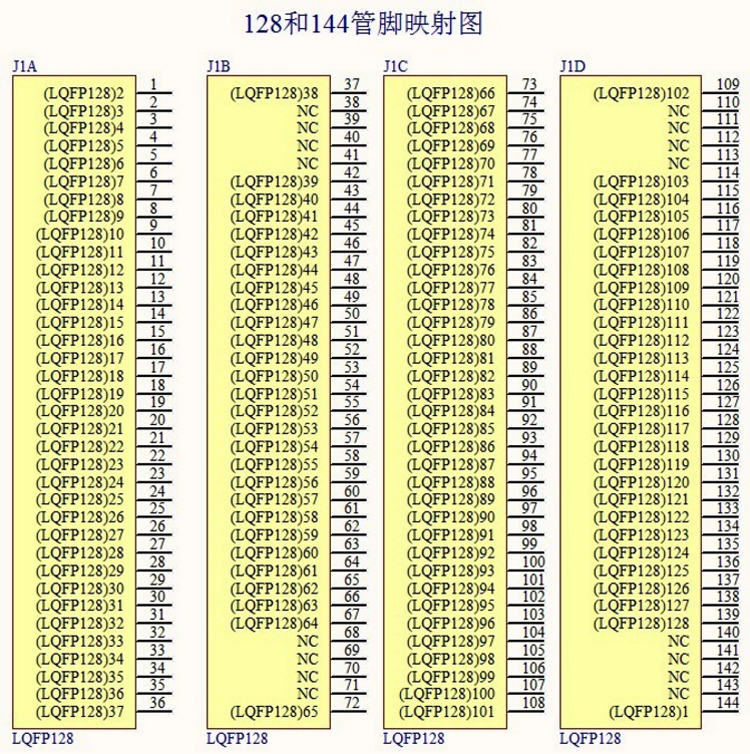

引腳映射關係
144封裝：貼片引腳與引出DIP引腳號一一對應
128封裝：外擴上下16個白圈DIP焊盤孔沒有使用到具體映射關係如下圖
