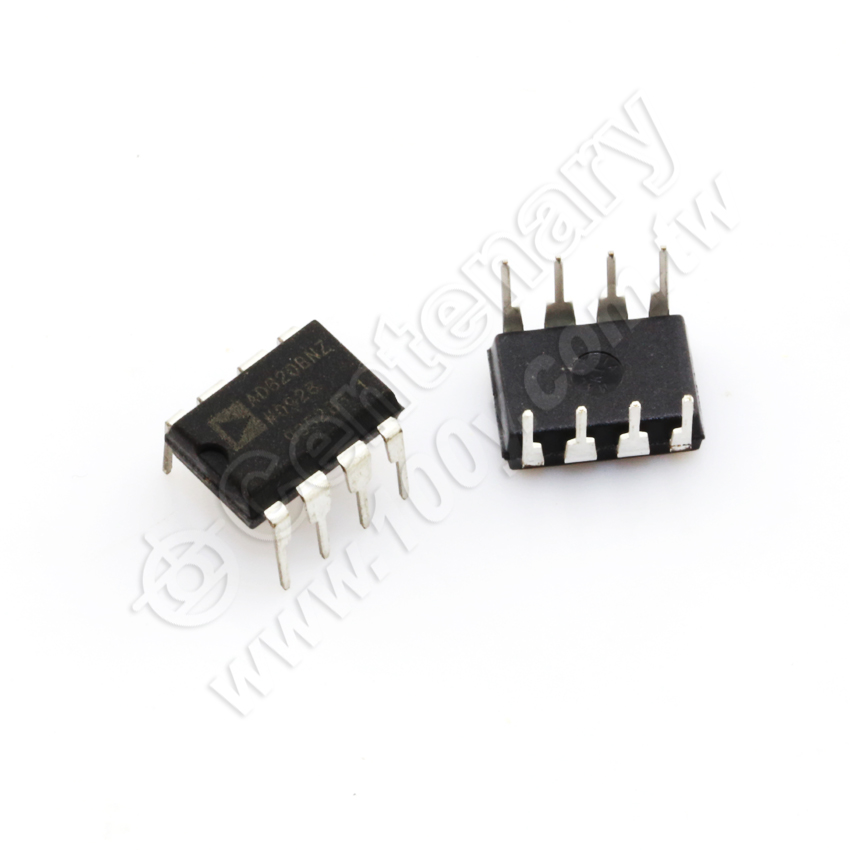

8P/DIP (ROHS)

ANALOG DEVICES 儀表放大器AD620




商品敘述



AD620是一款低成本、高精度儀錶放大器，僅需要一個外部電阻來設置增益，增益範圍為1至10,000。此外，AD620採用8引腳SOIC和DIP封裝，尺寸小於分立電路設計，並且功耗更低（最大電源電流僅1.3 mA），因而非常適合電池供電及可?式（或遠端）應用。
AD620具有高精度（最大非線性度40 ppm）、低失調電壓（最大50 µV）和低失調漂移（最大0.6 µV/°C）特性，是電子秤和感測器介面等精密資料獲取系統的理想之選。它還具有低雜訊、低輸入偏置電流和低功耗特性，使之非常適合ECG和無創血壓監測儀等醫療應用。

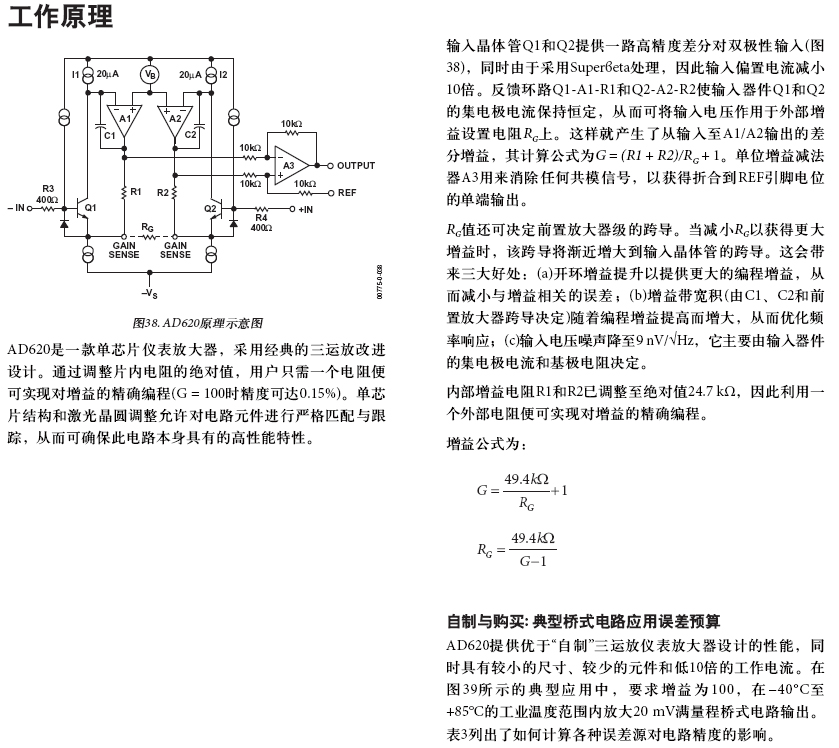

由於其輸入級採用Superßeta處理，因此可以實現最大1.0 nA的低輸入偏置電流。AD620在1 kHz時具有9 nV/ÖHz的低輸入電壓雜訊，在0.1 Hz至10 Hz頻帶內的雜訊為0.28 µV p-p，輸入電流雜訊為0.1 pA/ÖHz，因而作為前置放大器使用效果很好。同時，AD620的0.01%建立時間為15 µs，非常適合多工應用；而且成本很低，足以實現每通道一個儀錶放大器的設計。




商品特點與優勢



●易於使用
●通過一個外部電阻設置增益(增益範圍：1至10000)
---寬電源電壓範圍(±2.3 V至±18 V)

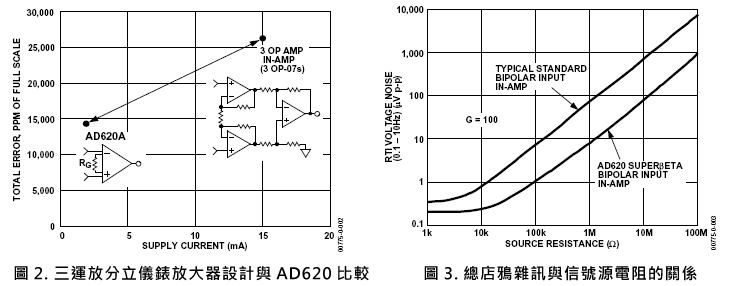

---具有比三運放IA設計更高的性能

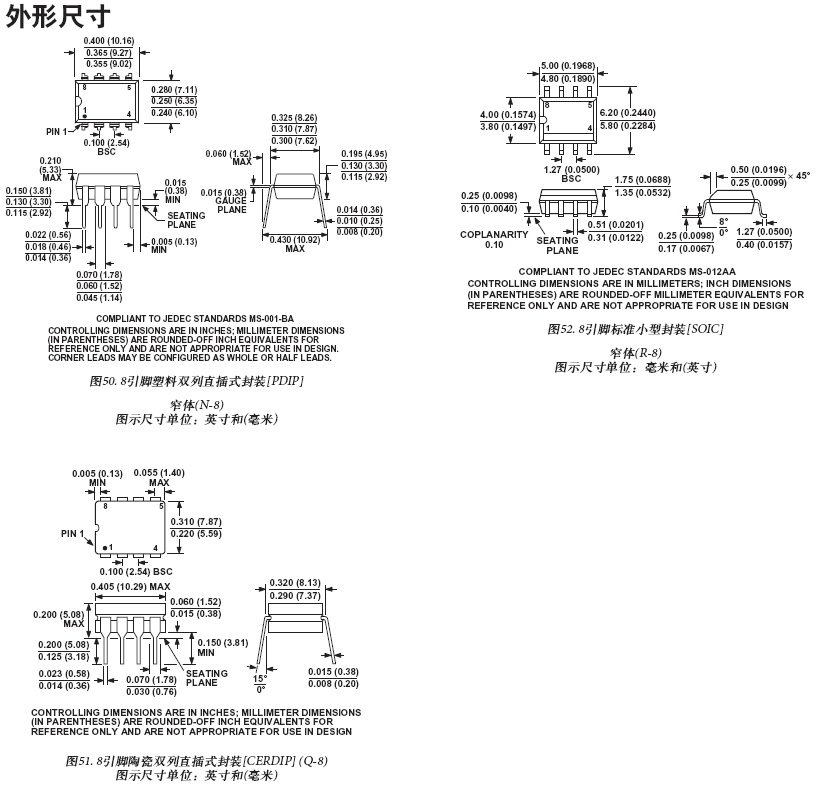

---提供8引腳DIP和SOIC封裝
---低功耗，最大電源電流為1.3 mA

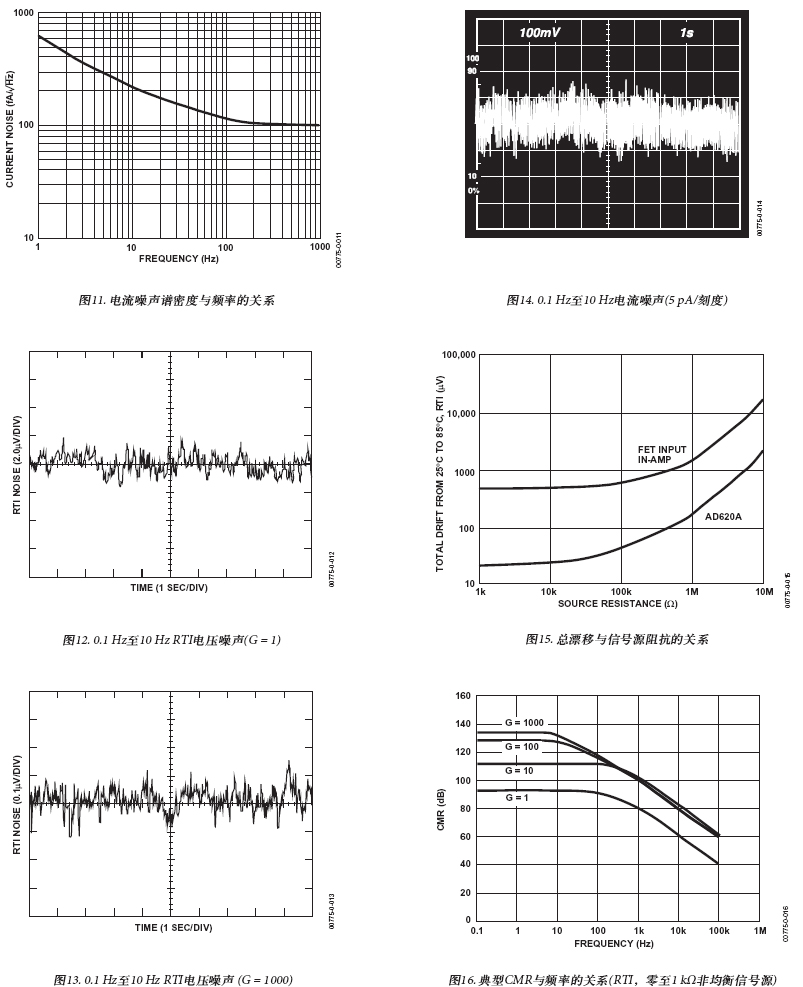

●低雜訊：
---輸入電壓雜訊：9 nV/√Hz（1 kHz）
---0.28 µV p-p雜訊（0.1 Hz至10 Hz）

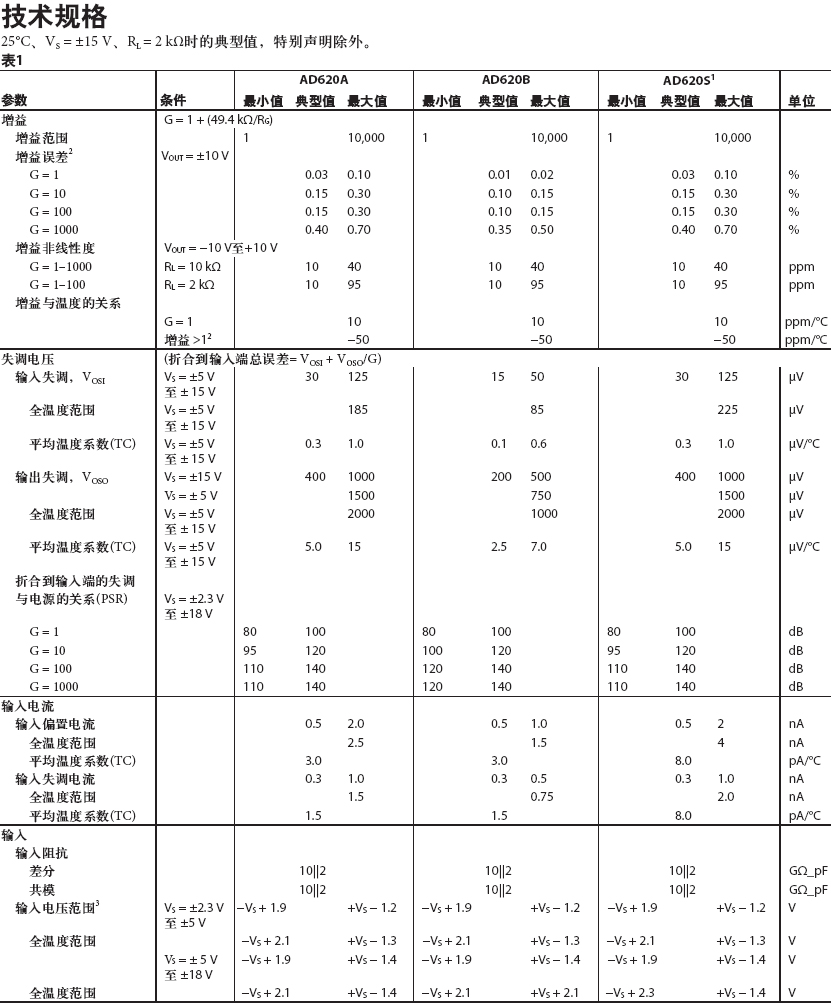

●出色的直流性能(B級)：
---輸入失調電壓：50 µV(最大值)
---輸入失調漂移：0.6 µV/°C(最大值)
---輸入偏置電流：1.0 nA(最大值)
---共模抑制比：100 dB(最小值，G = 10)

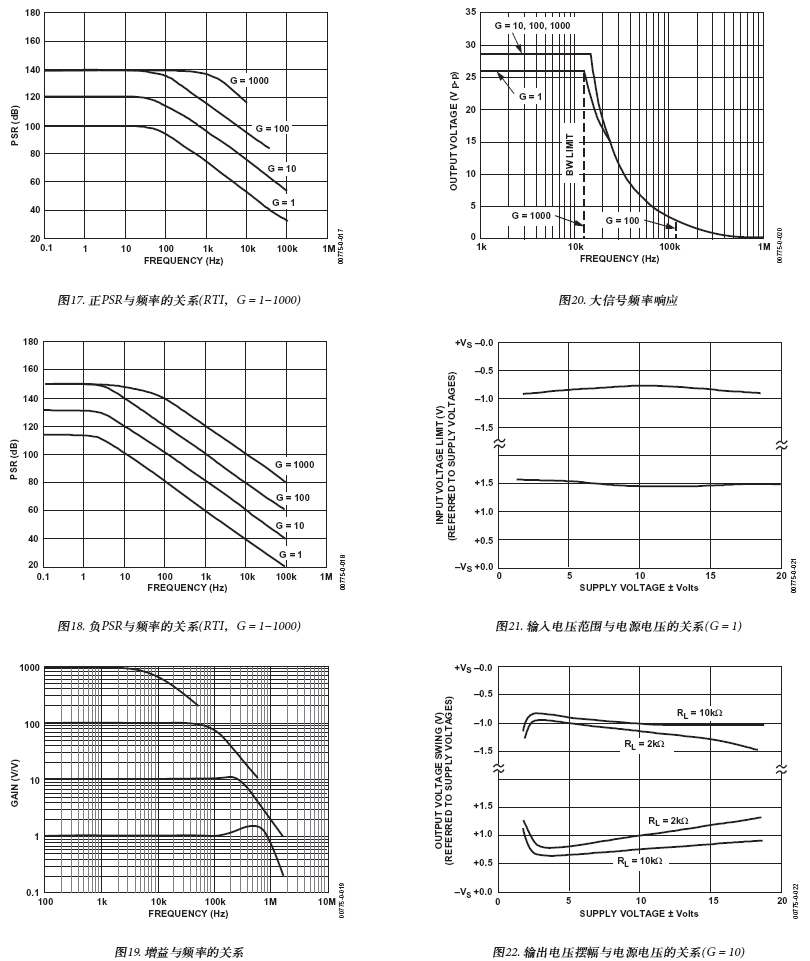

●出色的交流特性
---帶寬：120 kHz (G = 100)

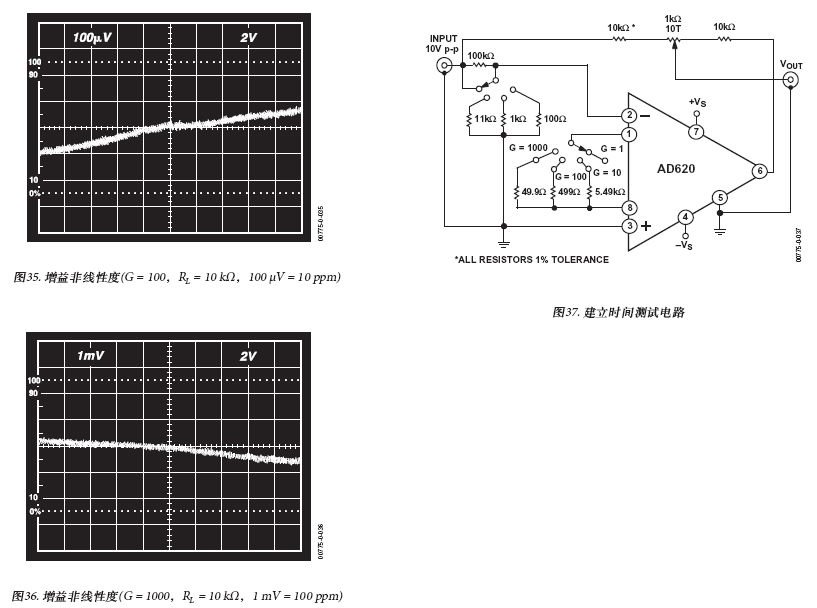

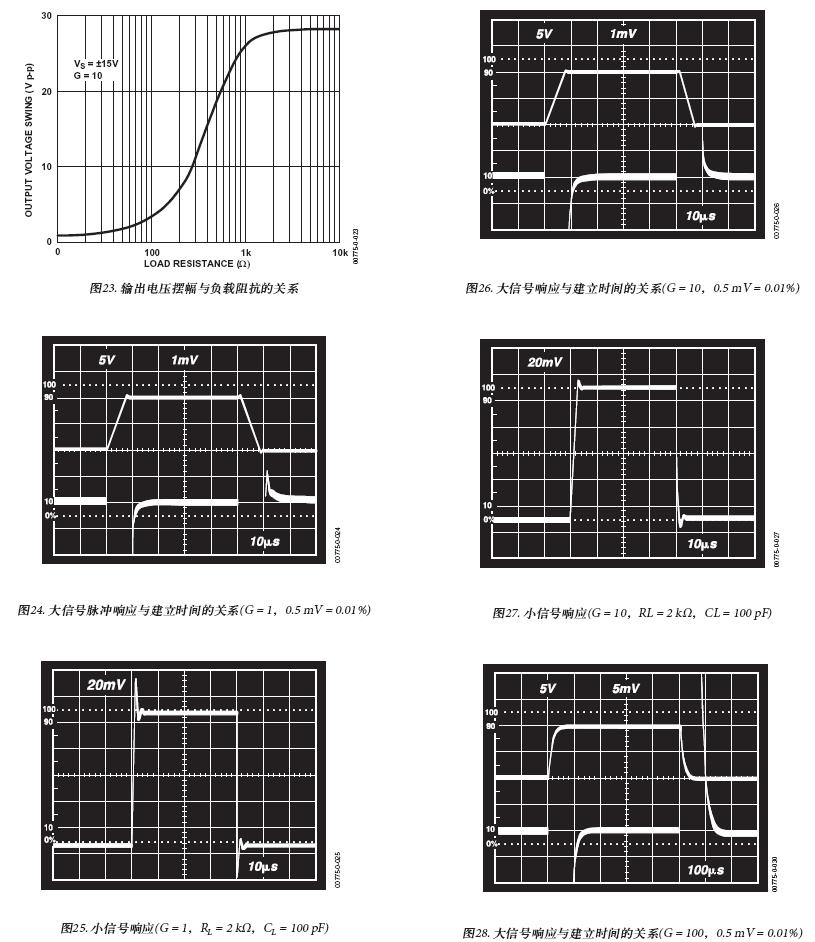

---0.01%建立時間：15 µs

●商品應用
---電子秤

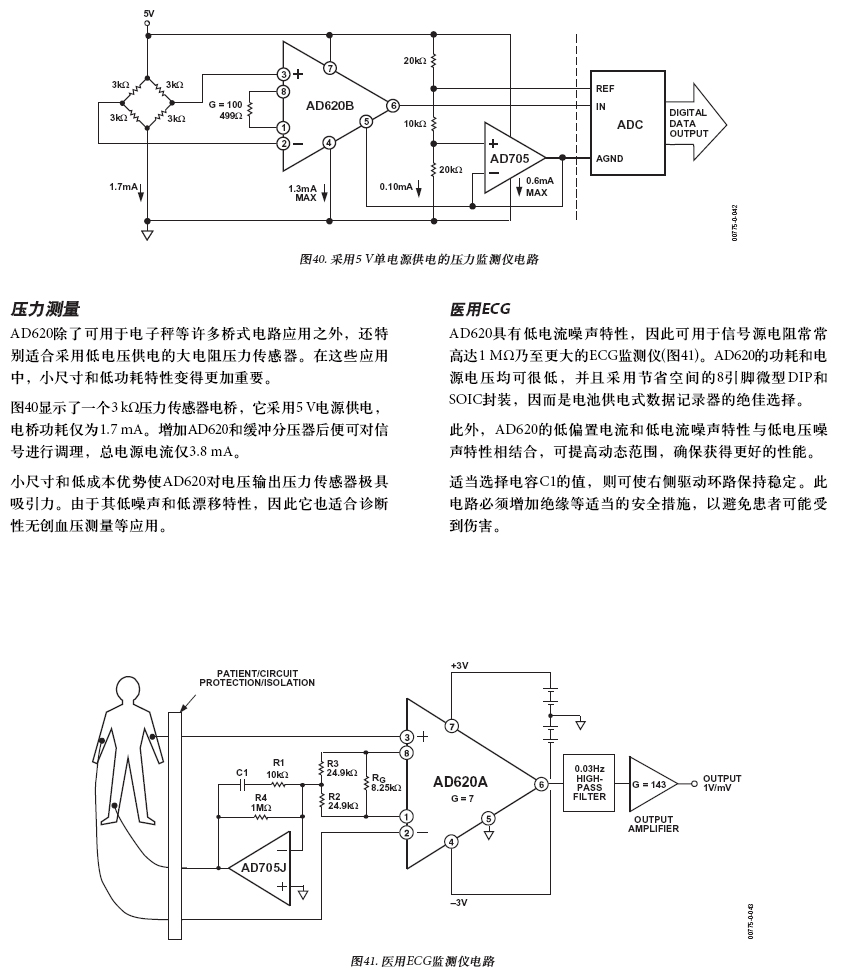

---ECG和醫療儀器
---傳感器接口
---數據採集系統
---工業過程控制
---電池供電便攜式設備
