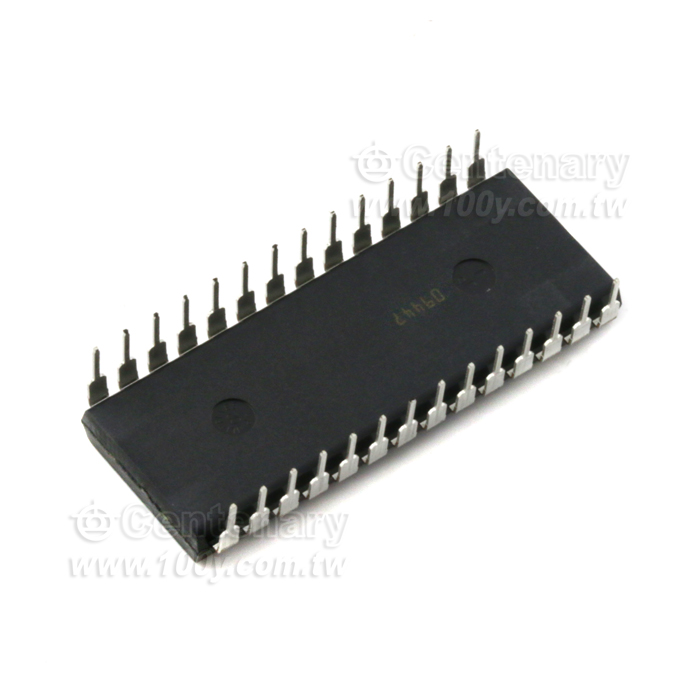

28P/DIP (ROHS)
| 門市據點 | 各店庫存 | 門市儲位 | 位置圖 | 倉庫儲位 | 位置圖 |
| 龍山門市 | 0 |  | | ||
| 光復門市 | 12 | 168-1-08-A4 | | |
- 特性

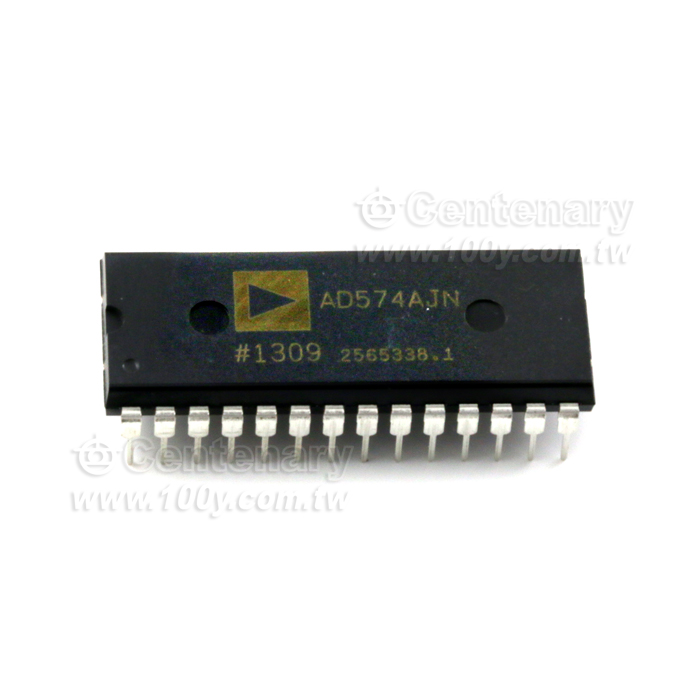

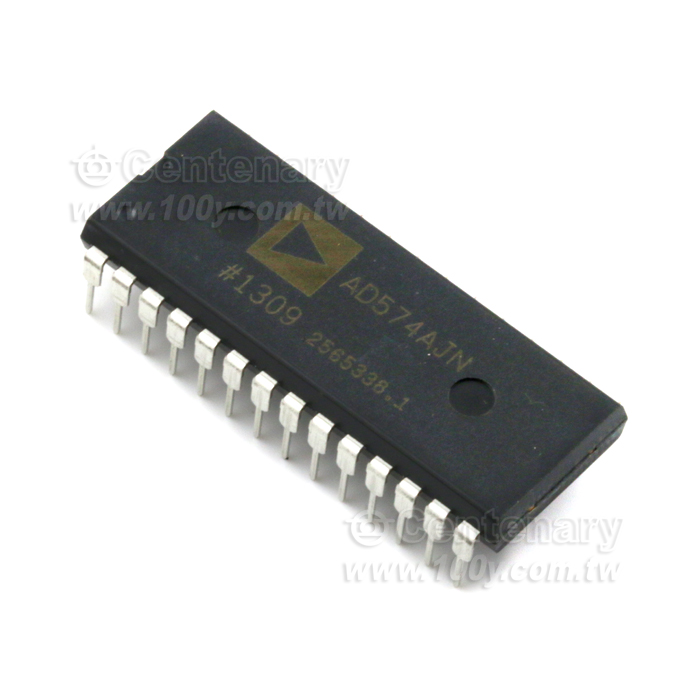

ADI-AD574AJNZ
商品敘述
AD574A是一款完整12位逐次逼近型模數轉換器，採用三態輸出緩衝電路，可直接與8位或16位微處理器總線接口。片內包括高精度基準電壓源和時鐘，無需外部電路或時鐘信號也能保證實現全部額定性能。
AD574A設計借助ADI公司的雙極性/I 2 L工藝來實現，並將所有模擬和數字功能集成在一個芯片上。通過在晶圓階段對薄膜電阻執行有源激光調整，使偏置、線性度和尺度誤差降至最低。基準電壓利用植入嵌入式齊納二極管實現低噪聲和低漂移。在數字端，逐次逼近型寄存器、控制電路和三態輸出緩衝器均使用I 2 L邏輯。
AD574A分為六個不同等級。AD574AJ、K和L級的額定工作溫度範圍為0°C至+70°C。AD574AS、T和U的額定溫度範圍為-55°C至+125°C。所有等級產品均提供28引腳密封陶瓷DIP封裝。另外，J、K和L級提供28引腳塑料DIP和PLCC封裝，J和K級提供陶瓷LCC封裝。
特點和優勢
●配備基準電壓源和時鐘的完整12位模數轉換器
●8位和16位微處理器總線接口
●在整個溫度範圍內保證線性度0°C至+70°C – AD574AJ, K, L / –55°C至+125°C – AD574AS, T, U
●在整個溫度範圍內無失碼
●最大轉換時間：35 µs
●嵌入式齊納基準電壓源確保長期穩定性和低增益溫度係數，AD574AL：10 ppm/°C（最大值），AD574AU：12.5 ppm/°C（最大值）
●陶瓷DIP、塑料DIP或PLCC封裝
●提供更高速度的引腳排列兼容型版本（15 µs AD674B、80 µs AD774B；10 µs（採用SHA）AD1674）
●提供符合MIL-STD-883和JAN QPL的版本
