8P/ DIP運算放大器

ADI-AD822




商品敘述



AD822是一款雙通道、精密、低功耗、FET輸入運算放大器，可以採用5 V至30 V單電源或±2.5 V至±15 V雙電源供電。該放大器具有單電源供電能力，輸入電壓範圍可擴展至負供電軌以下，因此它在單電源模式下可以處理地電壓以下的輸入信號。輸出電壓擺幅可擴展至各供電軌10 mV以內，以提供最大的輸出動態範圍。

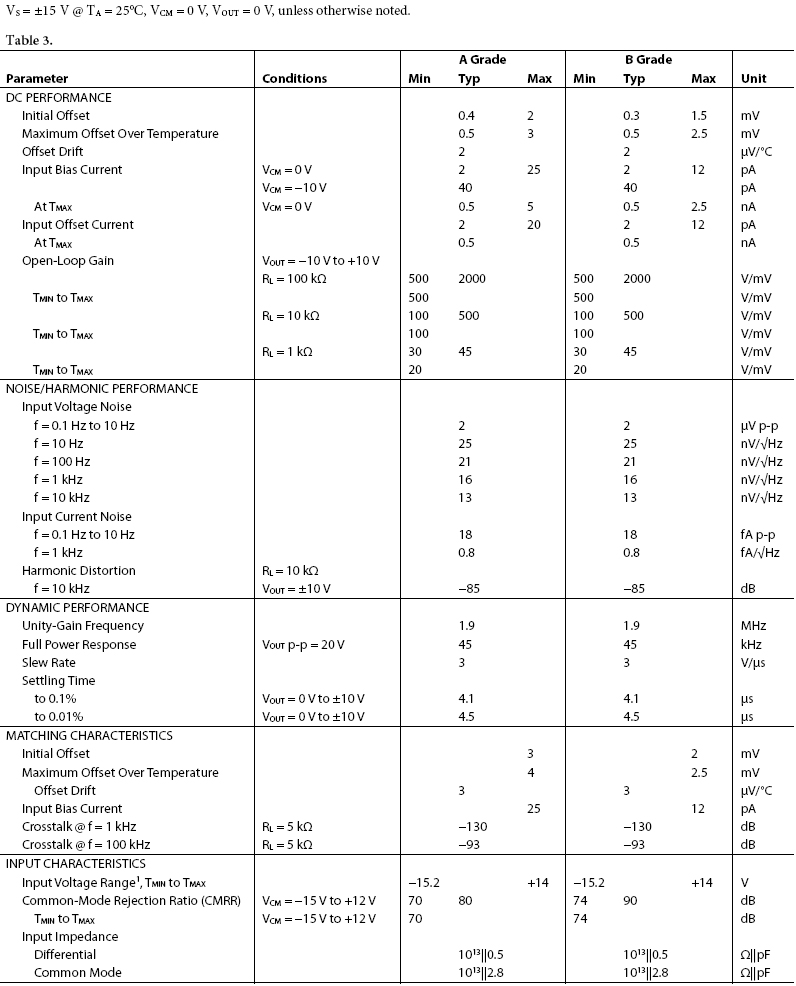

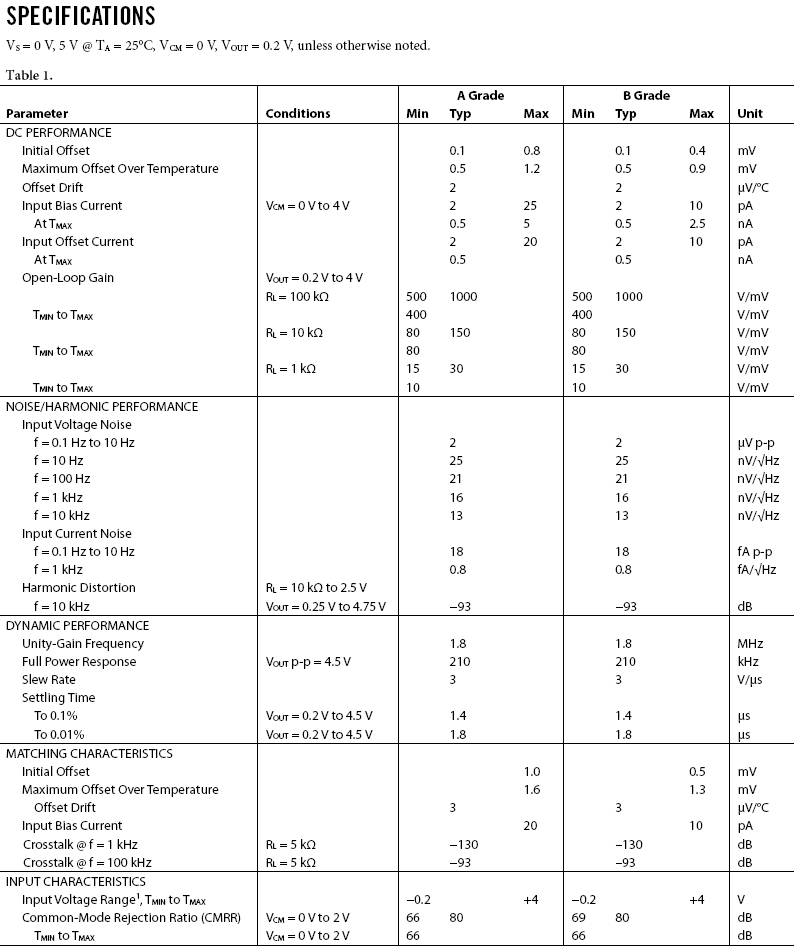

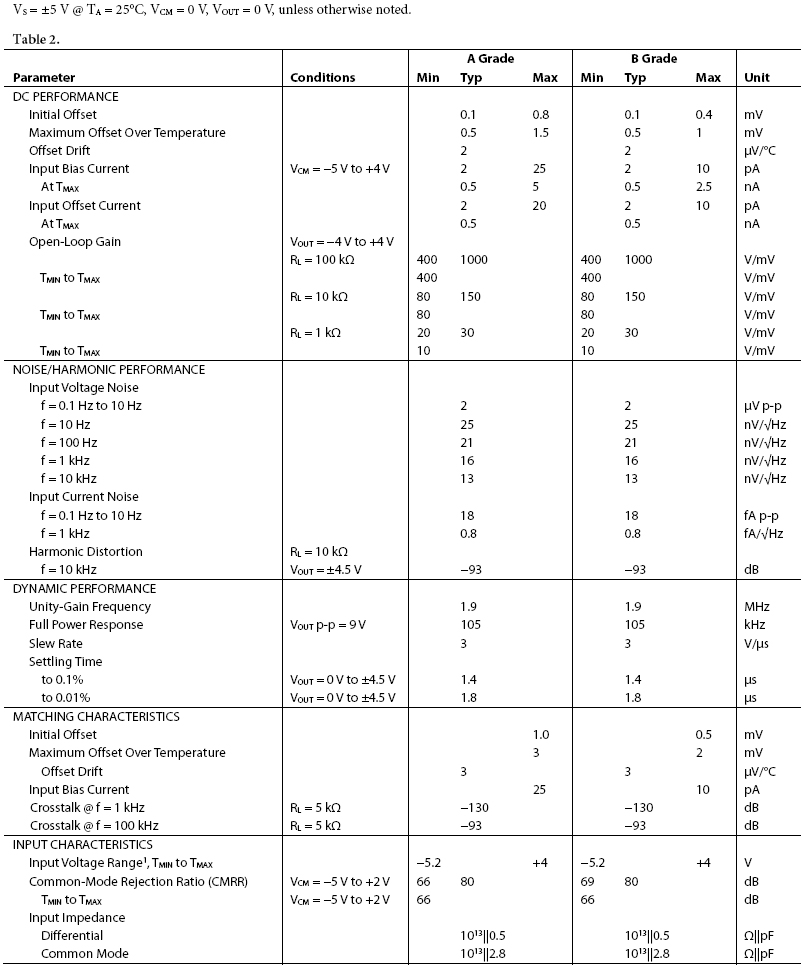

直流精度性能包括最大800 μV的失調電壓、2 μV/°C的失調電壓漂移、小於25 pA的輸入偏置電流以及低輸入電壓噪聲，源阻抗最高可達1 GΩ。單位增益帶寬為1.8 MHz，10 kHz時總諧波失真（THD）為–93 dB，壓擺率為3 V/μs，每個放大器的電源電流低至800 μA。




商品應用



●電池供電精密儀器儀表
●光電二極管前置放大器
●有源濾波器12位至14位數據採集系統
●醫療儀器
●低功耗基準電壓源和調節器
●AD822-EP支持防務和航空航天應用（AQEC標準）




特點和優勢



●單電源供電
軌到軌輸出擺幅
輸入電壓範圍擴展至地電壓以下
單電源能力：5 V至30 V
雙電源能力：±2.5 V至±15 V

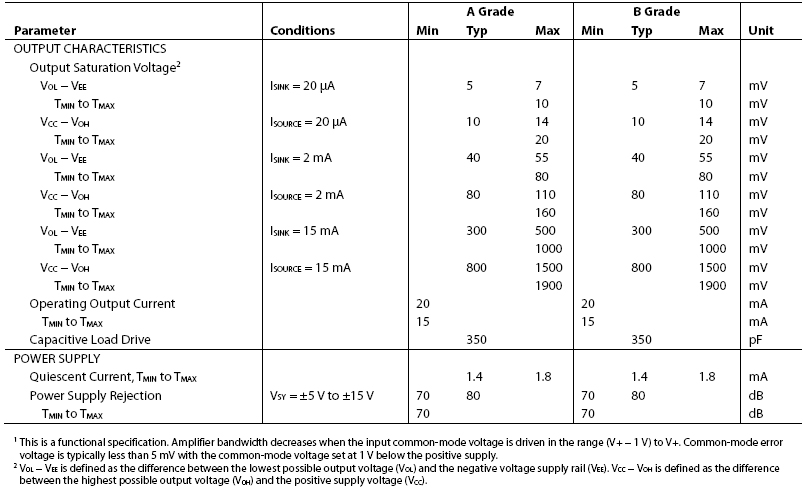

●高負載驅動能力
容性負載驅動：350 pF (G = +1)
輸出電流：15 mA（最小值）
欲了解更多特性，請參考數據手冊
●支持防務和航空航天應用（AQEC標準）
軍用溫度範圍（−55°C至+125°C）
受控製造基線
唯一封裝/測試廠
唯一製造廠
增強型產品變更通知
認證數據可應要求提供
V62/12629 DSCC圖紙號
