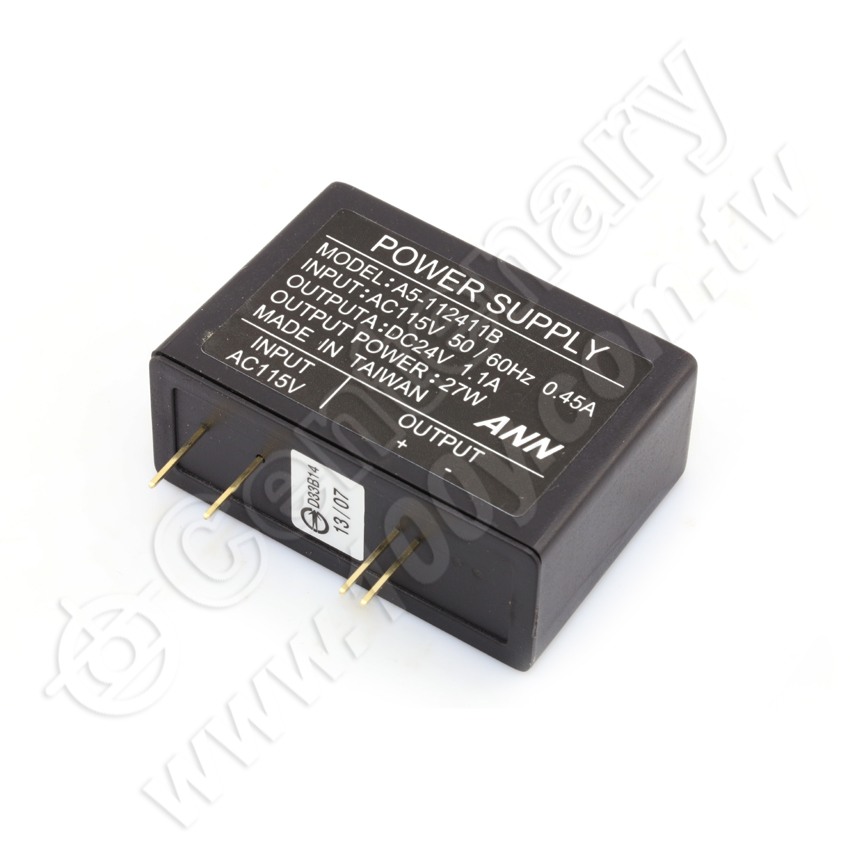

插板變壓器 24V 1.1A

A5 系列－IC 式單輸出 AC-DC 電源變壓器




商品敘述



A5 系列是一個IC 式單輸出 AC-DC 電源變壓器，可以像IC 一樣直接插在PC 板上。A5系列是一個完整的電源變壓器，不需要加裝其他元件，只須輸出端接一個電解電容器，即可直接使用。AC 或DC 電壓輸入DC 電壓輸出。具有體積小、重量輕、效率高、防潮、堅固、絕緣、輸出過載短路自動斷電裝置、符合安規及EMI 等特性。




商品特性



●A5 系列電源變壓器分為臥式及立式兩種。型號的字尾為A 者表示臥式，字尾為B 者表示立式。
●總重量50g。
●最大輸出功率可達29W。
●具有輸出過載短路自動斷電裝置；當輸出發生過載短路，且時間超過0.1 秒，輸出會自動斷電。若要恢復供電，必需將輸入電源完全切斷一分鐘以上，再接上輸入電源即可。
●輸入與輸出有隔離，隔離電壓AC3KV（1 分鐘）。
●整個電源電變壓器經過環氧樹脂EPOXY 密封後再裝入塑膠外殼裡，因此具有高絕緣性及防水性。
●AC 電源輸入端具有類似保險絲裝置。
●符合安規及EMI 等特性。
●可以DC 電源輸入。
●輸出端必須接一個電解電容器，最好選用高頻特性較好的電容器。
●工作時表面溫度不可超過70℃，若超過可加裝散熱片或風扇。
●A5 系列電源變壓器不具有輸出穩壓特性；輸出電壓會隨負載變動而變動，也會隨輸入電壓變動而變動；例如輸入電壓變動10﹪則輸出電壓約變動10﹪。
●輸出漣波有低頻及高頻兩種；低頻漣波的頻率為輸入電源頻率的兩倍。高頻漣波的頻率，輸入電源AC115V 的機種約為110KHz，輸入電源AC230V 的機種約為77 KHz；漣波的大小與輸出電流的大小成正比。
●現有標準規格如下：

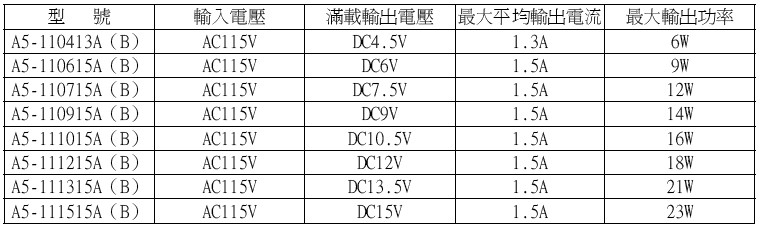

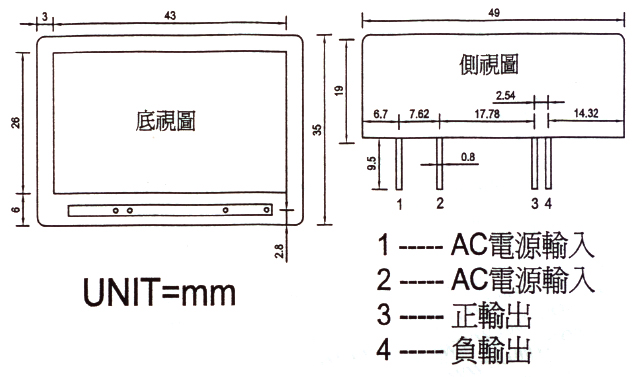

臥式的外觀尺寸及腳位圖

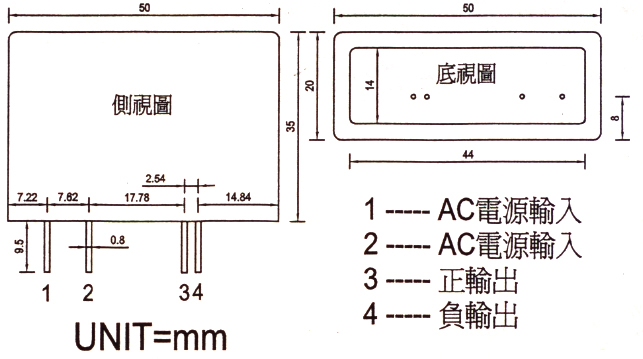

立式的外觀尺寸及腳位圖
