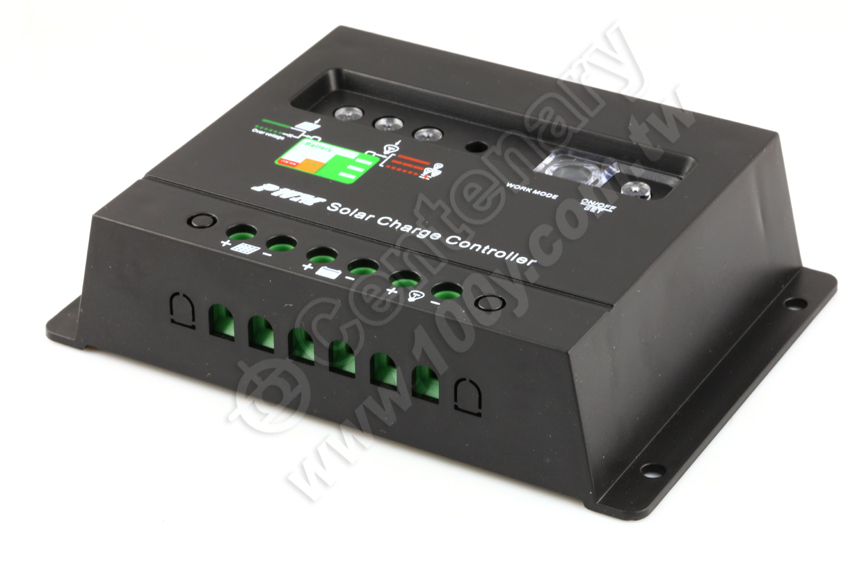

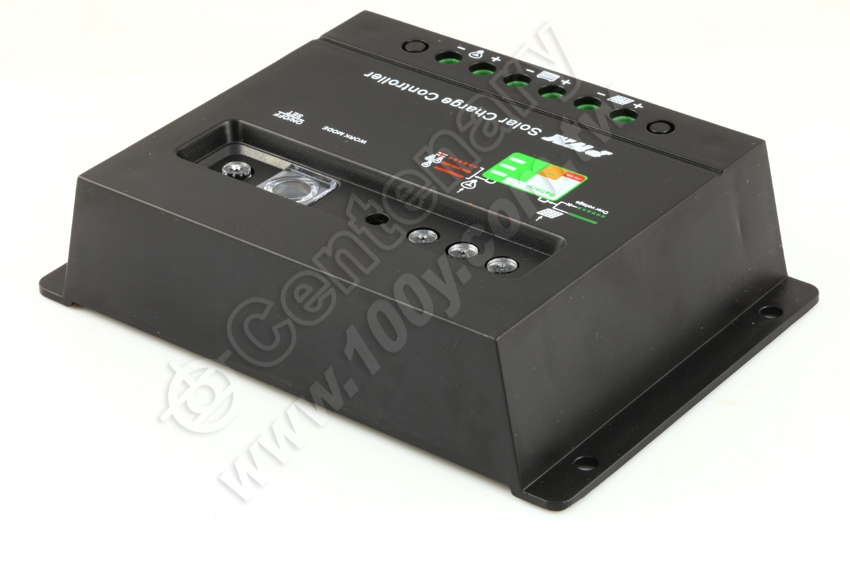

10A,12/24V 電源控制器

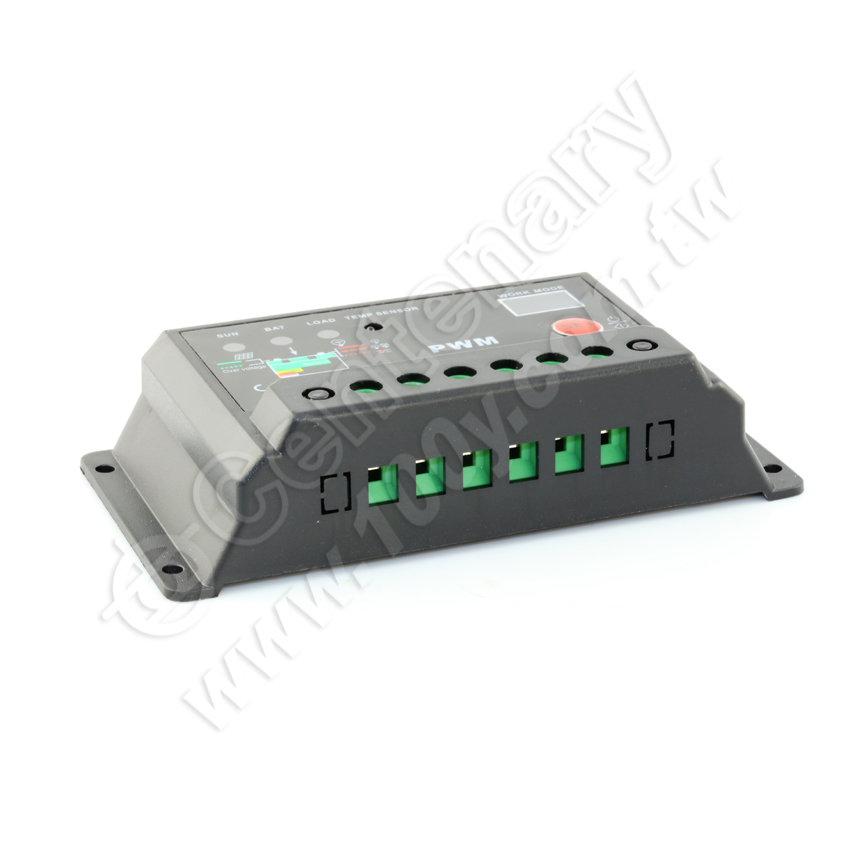

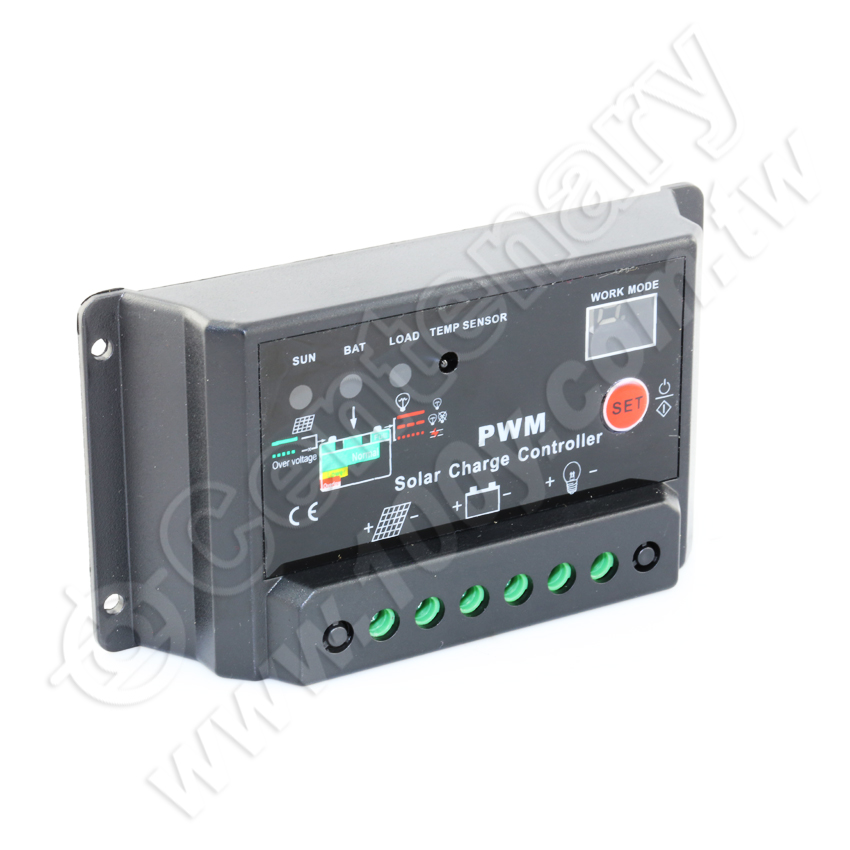

太陽能電源控制器V-ST10




商品特點



●利用蓄電池放電率特性修正的準確放電控制。放電終了電壓是由放電率曲線修正的控制點，消除了單純的電壓控製過放的不准確性，符合蓄電池固有的特性，即不同的放電率具有不同的終了電壓。

●具有使用了單片機和專用軟件，實現了智能控制；

●過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控制；以上保護均不損壞任何部件，不燒保險；

●採用了串聯式PWM充電主電路，使充電迴路的電壓損失較使用二極管的充電電路降低近一半，充電效率較非PWM高3%-6%，增加了用電時間；過放恢復的提升充電，正常的直充，浮充自動控制方式使系統由更長的使用壽命；同時具有高精度溫度補償；

●直觀的LED發光管指示當前電瓶狀態，讓用戶了解使用狀況；

●所有控制全部採用工業級芯片（僅對帶I工業級控制器），能在寒冷、高溫、潮濕環境運行自如。同時使用了晶振定時控制，定時控制精確。

●取消了電位器調整控制設定點，而利用了Flash存儲器記錄各工作控制點，使設置數字化，消除了因電位器震動偏位、溫漂等使控制點出現誤差降低準確性、可靠性的因素；

●使用了數字LED顯示及設置，一鍵式操作即可完成所有設置，使用極其方便直觀，

●具有直流輸出或1HZ頻閃輸出2種輸出選擇，頻閃輸出特別適用於LED交通警示燈等。




系統說明



本控制器專為太陽能直流供電系統、太陽能直流路燈系統設計，並使用了專用電腦芯片的智能化控制器。採用一鍵式輕觸開關，完成所有操作及設置。具有短路、過載、獨特的防反接保護，充滿、過放自動關斷、恢復等全功能保護措施，詳細的充電指示、蓄電池狀態、負載及各種故障指示。本控制器通過電腦芯片對蓄電池的端電壓、放電電流、環境溫度等涉及蓄電池容量的參數進行採樣，通過專用控制模型計算，實現符合蓄電池特性的放電率、溫度補償修正的高效、高準確率控制，並采了用高效PWM蓄電池的充電模式，保證蓄電池工作在最佳的狀態，大大延長蓄電池的使用壽命。具有多種工作模式、輸出模式選擇，滿足用戶各種需要。




安裝及使用



●外形尺寸：140 X 90.5(mm)
●安裝孔尺寸：133.5 X 70(mm)
●導線的準備：建議使用多股銅芯絕緣導線。先確定導線長度，在保證安裝位置的情況下，盡可能減少連線長度，以減少電損耗。按照不大於4A/mm2的電流密度選擇銅導線截面積，將控制器一側的接線頭剝去5mm的絕緣。
●先連接控制器上蓄電池的接線端子，再將另外的端頭連至蓄電池上，注意+，—極，不要反接。如果連接正確，指示燈(2)應亮，可按按鍵來檢查。否則，需檢查連接對否。如發生反接，不會燒保險及損壞控制器任何部件。保險絲只作為控制器本身內部電路損壞短路的最終保護。
●連接光電池導線，先連接控制器上光電池的接線端子，再將另外的端頭連至光電池上，注意+，—極，不要反接，如果有陽光，充電指示燈應亮。否則，需檢查連接對否。
●負載連接，將負載的連線接入控制器上的負載輸出端，注意+，—極，不要反接，以免燒壞用電器。
●接光電池和負載的導線應該如圖所示在端子下方留一個弧度防止雨水沿導線進入控制器。




使用說明

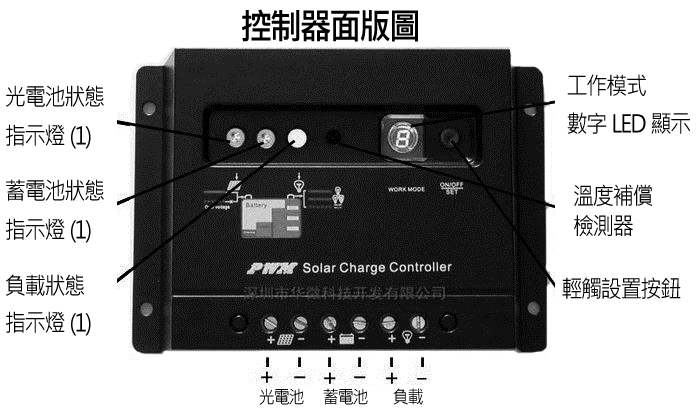

●充電及超壓指示：
當系統連接正常，且有陽光照射到光電池板時，充電指示燈(1)為綠色常亮，表示系統充電電路正常；當充電指示燈(1)出現綠色快速閃爍時，說明系統過電壓，處理見故障處理內容；充電過程使用了PWM方式，如果發生過過放動作，充電先要達到提升充電電壓，並保持10分鐘，而後降到直充電壓，保持10分鐘，以活激蓄電池，避免硫化結晶，最後降
到浮充電壓，並保持浮充電壓。如果沒有發生過放，將不會有提升充電方式，以防蓄電池失水。這些自動控製過程將使蓄電池達到最佳充電效果並保證或延長其使用壽命。


●蓄電池狀態指示：
蓄電池電壓在正常範圍時，狀態指示燈(2)為綠色常亮；充滿後狀態指示燈為綠色慢閃；當電池電壓降低到欠壓時狀態指示燈變成橙黃色；當蓄電池電壓繼續降低到過放電壓時，狀態指示燈(2)變為紅色，此時控制器將自動關閉輸出，提醒用戶及時補充電能。當電池電壓恢復到正常工作範圍內時，將自動使能輸出開通動作，狀態指示燈(2)變為綠色；


 ●負載指示：
當負載開通時，負載指示燈(3)常亮。如果負載電流超過了控制器1.25倍的額定電流60秒時，或負載電流超過了控制器1.5倍的額定電流5秒時，指示燈(3)為紅色慢閃，表示過載，控制器將關閉輸出。當負載或負載側出現短路故障時，控制器將立即關閉輸出，指示燈(3)快閃。出現上述現象時，用戶應當仔細檢查負載連接情況，斷開有故障的負載後，按一次按鍵，30秒後恢復正常工作，或等到第二天可以正常工作。




工作模式設置



●設置方法：
按下開關設置按鈕持續5秒，模式(MODE)顯示數字LED閃爍，鬆開按鈕，每按一次轉換一個數字，直到LED顯示的數字對上用戶從表中所選用的模式對應的數字即停止按鍵，等到LED數字不閃爍即完成設置。每按一次按鈕，LED數字點亮，可觀察到設置的值。


●純光控“0”模式：
當沒有陽光時，光強降到啟動點，控制器延時10分鐘確認啟動信號後，開通負載，負載開始工作；當有陽光時，光強升到啟動點，控制器延時10分鐘確認關閉輸出信號後關閉輸出，負載停止工作。


●光控+延時方式（“1”—“9”，“0 . ”—“5 . ”）：
啟動過程同前。當負載工作到設定的時間就關閉負載，時間設定見下表。光控優先。


●通用控制器方式“6 . ”:
此方式僅取消光控、時控功能、輸出延時以及相關的功能，保留其它所有功能，作為一般的通用控制器使用。


●調試方式“7 . ”：
用於系統調試使用，與純光控模式相同，只取消了判斷光信號控制輸出的10min延時，保留其它所有功能。有光信號即接通負載，無光信號即關斷負載，方便安裝調試時檢查系統安裝的正確性。


●輸出模式說明：
在LED數碼管顯示模式設置值時，顯示數字不帶有小數點即“0”至“9”和“0 . ”至“5 . ”模式時輸出為純直流DC輸出。如果數字不帶小數點即“0”至“9”時，數碼管小數點不亮。

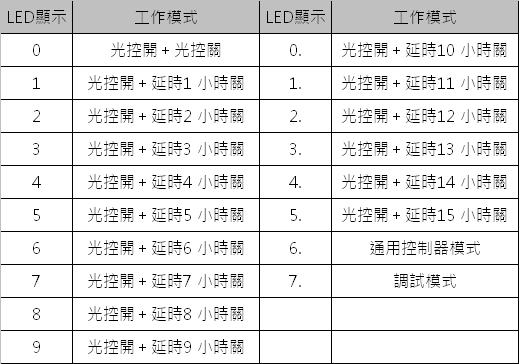

工作模式設置表



(注：當選擇LED 數碼帶小數點模式時，數碼管的小數點長亮，對控制器的整體性能沒有影響，只作區分用)

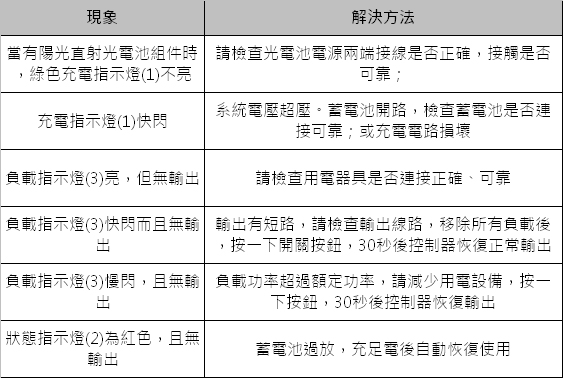

常見故障現象及處理方法

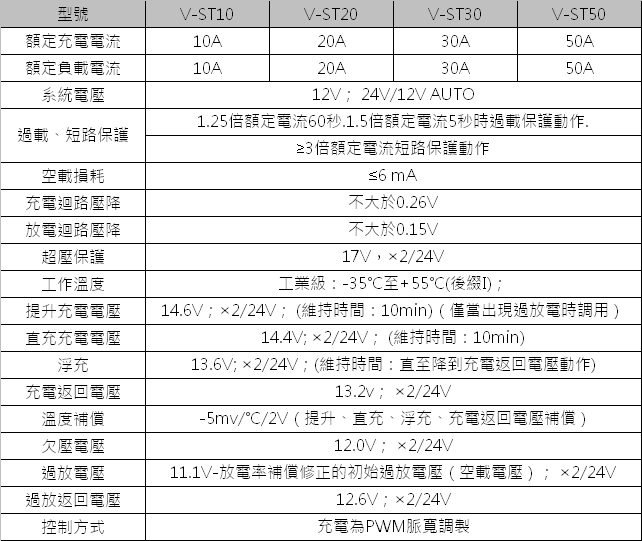

技術指標
