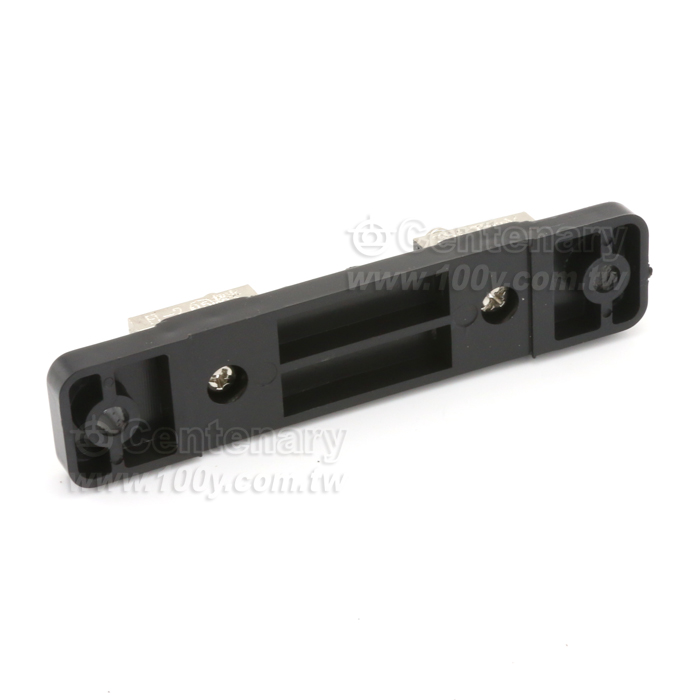

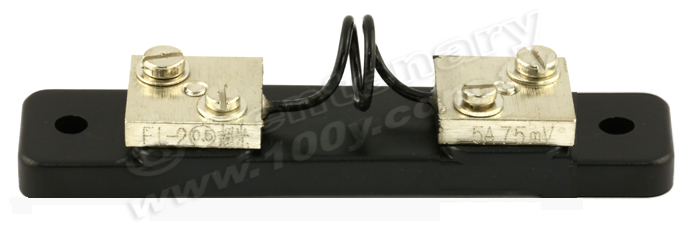

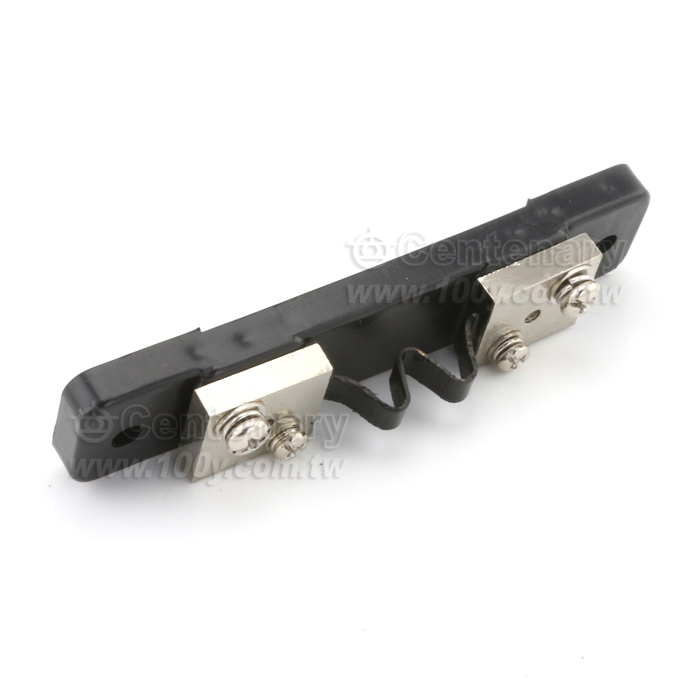

分流器10A 75mV

FL 型分流器

      一 產品用途：

                  分流器廣泛用於擴大儀錶測量電流範圍，均可用於通訊系統電子整機自動化控制的電源等回路作限流、均流、                                 取樣、檢測作用

                  FL型0.5級定值分流器的額定電壓降為75 mV，供在直流電路中，配合75 mV，量限的磁電系毫伏表，作測量大                                   電流之用。適用於固定地安裝在饋流母線上

       二 主要技術參數：

                  1. 精確度等級：0.2級、0.5級、1級

                  2. 額定一次電流 1A~15000A

                  3. 額定二次電壓：45 mV、50 mV、60 mV、75 mV、100 mV

                  4. 環境溫度影響：環境溫度 (與參比溫度) 每變化10C，分流器輸出的變化量不超過標稱值的0.25%

                  5. 熱電勢影響：當80%額定電流通過分流器由自熱引起的熱電勢而產生的誤差 (該熱電勢折算電阻值的變化量)                                     不超過分流器標稱值的0.25%

                  6. 使用條件：按JB/T9281中3.1.3 條規定的B組 (即溫度-40~+60℃，相對濕度≦95% (35℃))

                      超載能力：額定電流值的120%，持續2h

      三 分流器用法：

                分流器直接固定在饋流母線上。接頭與母線之間的接觸面積應清潔平整。分流器的縱軸水準安置，按頭的偏面位                             於垂直位置。電位端子接75 mV 毫伏表 (例如42C3型毫伏表)，此接線是定值的，應符合該毫伏表的要42C型 75 mV                          毫伏表的定值導線總電阻為0.035Ω)

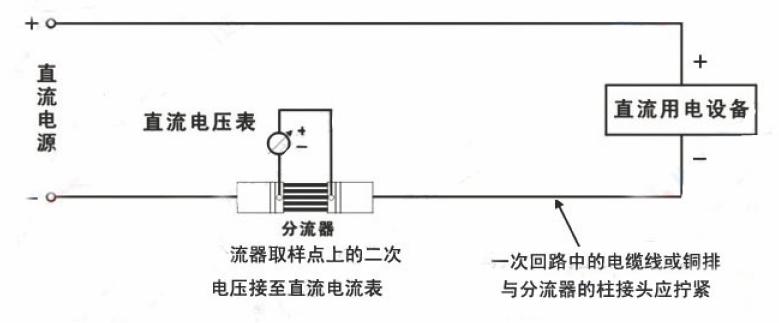

                分流器接線示意圖






        四 注意事項：

                   1. 分流器在工作時，與其相連的電纜或裸銅線(排)的截面積和長度應符合JB/T9288-1999中的表2規定

                   2. 一次回路的電纜 (或銅排) 與分流器的連接處不允許有人為的接觸電阻，二次電壓的取樣點不能從非取樣點取樣

                   3. 用作電流指示用的直流電流錶的內阻應遠大於分流器標稱阻值與五分之一精度等級的倒數的乘數

                   4. 實際使用的電流 (長期間) 建議不超過額定電流的80%

                   5. 二次電壓直流由指標式電流錶頭指示時，其導線的阻值應不大於1Ω

                   6. 分流器的安裝尺寸按JB/T9288-1999中附錄C中規定

        五 分流器型號表示規格：

                    FL-2         10/20/30/40/50A        75 mV            0.5%

                  ( 型號 )             ( 電流 )              ( 壓降 )         ( 精度 )
