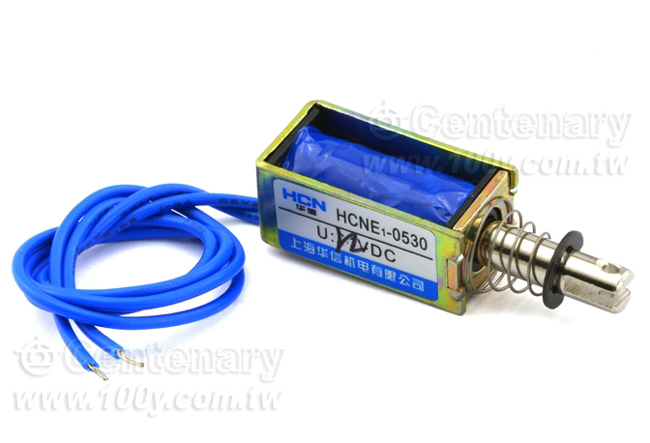

直流電磁鐵 24V

                                    HCNE1-0530



                                     直流電磁鐵












       一、型號含義

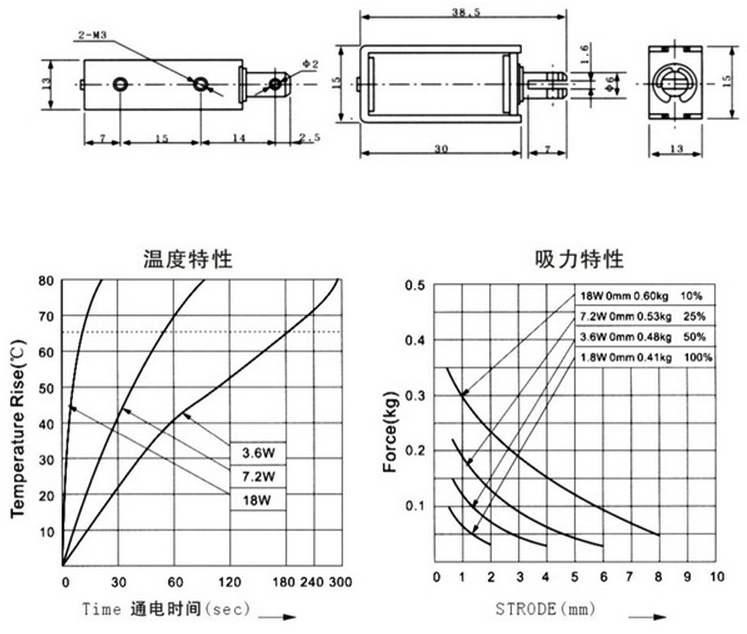

       二、安裝尺寸




       三、應用範圍

                1、遊樂器：吃角子老虎各種選幣器
                2、販賣機：各種販賣機、換幣器、售票機
                3、辦公設備：列表機、電腦設備、傳真機、打卡機、影印機、打字機、收銀機、繪圖機、開飲機
                4、運輸設備：自動門鎖、安全皮帶鎖、汽車電磁閥、停車設備
                5、家電用品：答錄機、錄影機 電子琴、自動編織機、伴唱機
                6、其他：包裝機、機械手、農牧設備、衝壓設備、防火、防盜器、省水電磁閥

         四、特性

                1、容易固定以及連接負載
                2、溫升穩定，可延長產品壽命並確保良好性能
                3、E扣環及橡皮墊圈使電磁閥靜音運作
                4、低磨擦確保高效率並延長壽命
                5、結構設計簡易可靠

                一般規格

                *操作條件
                1、操作溫度：-5℃到40℃之間電磁閥 不會凝固
                2、操作濕度：相對濕度45%到85%之間電磁閥 不會凝固
                3、儲存溫度：-40℃到75℃之間電磁閥 不會凝固
                4、儲存濕度：相對濕度0%到95%之間電磁閥 不會凝固

                *性能要示
                溫升：65以下(等級A) 壽命：在負載狀況下，可使用一百萬個週期以上

                *測試環境
                1、環境溫度：23±2℃
                2、相對濕度：50±10%
                3、大氣壓力：1013MPa
                4、絕緣阻抗：以500VDC絕緣阻抗器量測時，線圈與軛鐵之間需具有至少100MΩ之絕緣阻抗
                5、絕緣強度：線圈與軛鐵間之絕緣強度應至少可以承受600VAC/1分鐘


        五、概要與特徵
               1. 電磁鐵構造
               a. 斷面圖











              b. 通電率






               2. 電磁鐵作動形式










            六、消音
