USB 轉 RS485 600W防雷保護

USB轉RS485轉換器USB-485A




商品敘述



工業級、防靜電、抗幹擾、600W 防雷保護
現場接線方便，連接非常牢固，本商品完全按工業級標準設計
●USB 線選的是高頻遮罩純銅線
●485介面晶片選的是TI原裝工業級晶片VP3082，通訊距離可以達到1.2KM，具備工業現場抗干擾性能
●CUP 晶片選的是CH341T，通訊速率可以到2M
●485輸出介面採取簡單隔離電路和600W防雷保護，進一步增強抗干擾；工業級標準設計，很適合工業現場使用

管腳排列如下:（產品標簽有標示）
1----------D-(B)
2----------D+(A)
3----------GND




商品特點



●電源：無需外接電源，由USB 口供電
●系統要求:WINDOWS98/ME/2000/XP/server2003/VISTA/server 2008/WIN 7/64/32-bit 作業系統版本
●介面標準：符合TIA/EIA 的RS485/RS422/232 標準
●支援串列傳輸速率範圍：300bps-200kbps
●完全符合USB2.0 標準，相容USB1.1
●支援遠端喚醒及電源管理
●支援即插即用及熱插拔（USB 端）
●工作方式：非同步半雙工
●使用環境：-25℃到70℃，相對濕度?5%到95%
●傳輸介質：雙絞線或遮罩線
●傳輸距離：USB 轉485 傳輸距離：1.2 公里以上
●USB 線長：80 釐米
●重量：35g




商品應用



●LED 顯示幕通訊資料
●機床PLC 資料讀寫
●監控資料讀寫和雲台控制
●家居電器集控
●門禁系統、一卡通
●各種工業自動化、儀器儀錶
●停車場、公共汽車收費
●食堂售飯系統、員工考勤機
●高速公路收費站、ATM機




使用說明

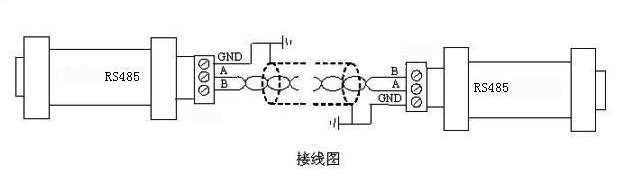

接線端A、B 分別連接兩根線作?485 通訊線（最好是特徵阻抗120Ω 雙絞線）。兩台電腦點對點通訊時，將兩個轉換器的A 端和A 端連接，B 端和B端連接。當多台電腦輪詢通訊時，所有的轉換器A 端接在一根485 通訊線上，B端接在另一根485 通訊線上。通訊距離較遠時宜採用遮罩雙絞線，可採用加終端器或終端電阻的方式來減少回波反射。遮罩層接地GND。




處理問題



如果不通訊，請檢查485 連接線是否連接正確、牢靠。各點之間的通訊參數：串列傳輸速率、校驗位元、停止位元和資料位元是否一致。干擾大的環境，通訊線務必使用遮罩雙絞線，遮罩層兩端接地。
