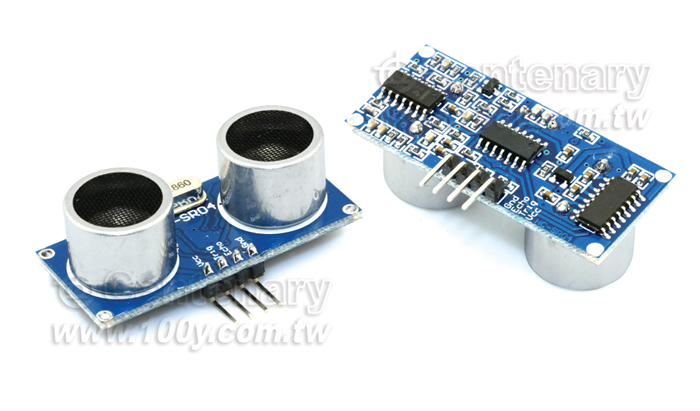

HC-SR04 超聲波測距模組




商品敘述



本模組性能穩定，測度距離精確。能和國外的SRF05,SRF02 等超聲波測距模組相媲美。
模組高精度，盲區（2cm）超近,穩定的測距是此產品成功走向市場的有力根據！




主要技術參數



工作電壓：DC5V
工作電流：15mA
工作頻率：40Hz
最遠射程： 450cm
最近射程：2cm
測量角度：15 degree
輸入觸發信號：10uS TTL pulse
輸出迴響信號： Input TTL lever signal and the range in proportion
尺寸： 45*20*15mm

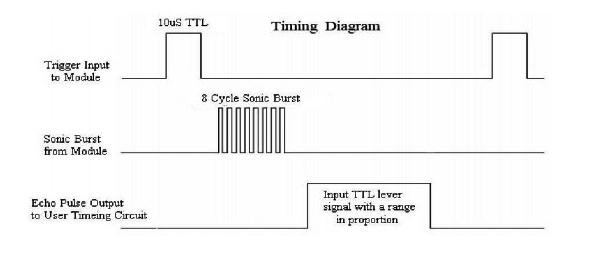

時序圖



接線方式，VCC、trig（控制端）、 echo（接收端）、 GND





模組工作原理



(1)採用IO 觸發測距，給至少10us 的高電平信號;
(2)模組自動發送8 個40khz 的方波，自動檢測是否有信號返回；
(3)有信號返回，通過IO 輸出一高電平，高電平持續的時間就是 超聲波從發射到返回的時間．測試距離=(高電平時間*聲速(340M/S))/2;本模組可提供全套測距程式：C51，PIC18F877,超聲波LCD1602 顯示，超聲波LCD12864顯示，數碼管顯示，串口顯示等，測距參考程式。
