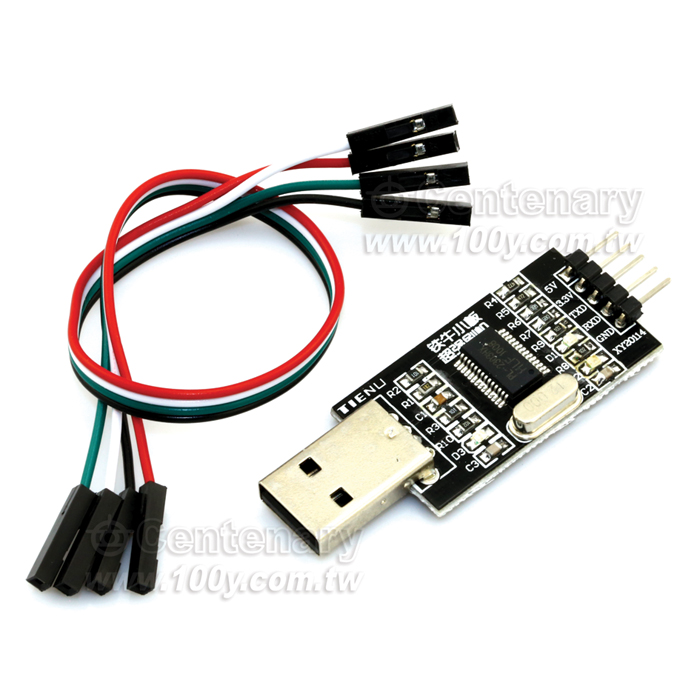

USB轉TTL RS232模塊升級模塊USB轉串口
NT$150
Part No：
95450
Product No：
PL-2303HX-A-Module
品牌：
說明：
技術文件：
包裝單位：
1 PC
| 門市據點 | 各店庫存 | 門市儲位 | 位置圖 | 倉庫儲位 | 位置圖 |
| 龍山門市 | 3 | 167-1-55-I3 |  | | |
| 光復門市 | 8 | 168-1-12-E3 | | 168-1-10A | |
產品特性
- 特性
PL2303HX-A-Module
USB轉TTL RS232模塊升級模塊USB轉串口
商品敘述

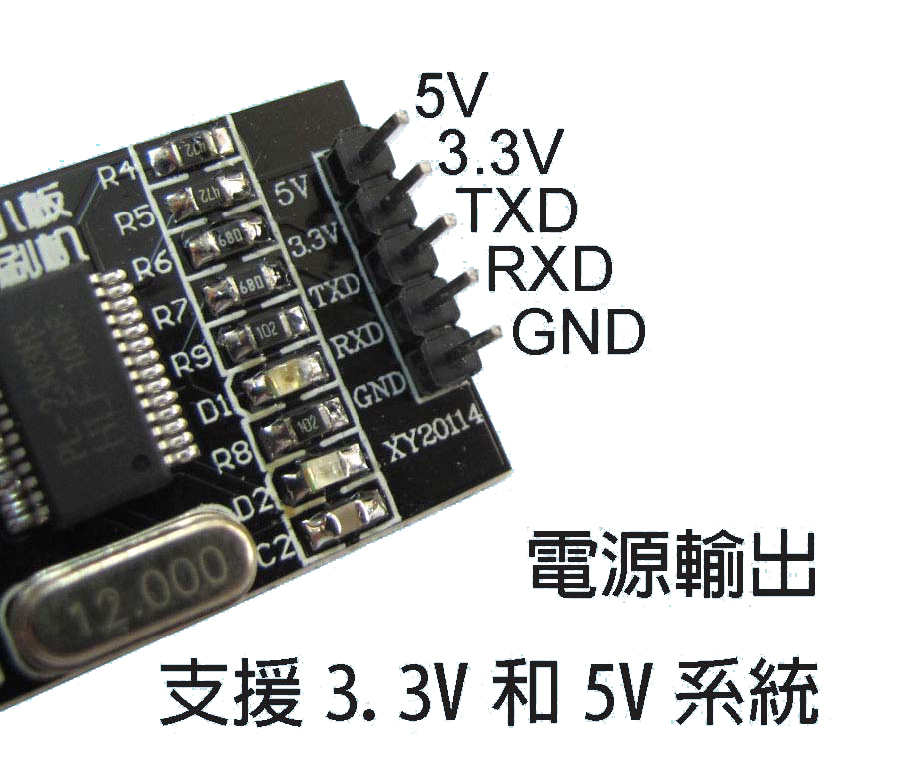

●提供穩定驅動介面為5V RXD TXD GND3.3V，雙電源輸出，支持3.3V 和5V 系統。
●帶電源指示燈（紅色）和接收和發送指示燈（綠色）
●支援下載晶片：（已測試通過）
──STC 單片機（如STC89C52）
──STM32F103 系列
──每套小板重量約：10 克
STC 單片機下載模式
●接線如下：（只需要連接3 根線）
──USB 轉TTL 小板RX 連接單片機P3.0（RX）
──USB 轉TTL 小板TX 連接單片機P3.1（TX）
──USB 轉TTL 小板GND 接開發板GND
●開發板或最小系統使用單獨電源供電，連接好線後，此時會發現即使開發板開關關閉，開發板電源指示燈也會點亮（較微弱），屬於正常現象，還是按照串口下載STC89C52 單片機方法下載（電源需要冷啟動一次）。
STM32 單片機下載模式
●接線如下：(只需要連接3 根線)
──USB 轉TTL 小板RX 連接單片機PA10 （RX1）
──USB 轉TTL 小板TX 連接單片機PA9（TX1）
──USB 轉TTL 小板GND 連接單片機GND
●開發板或最小系統使用單獨電源供電
