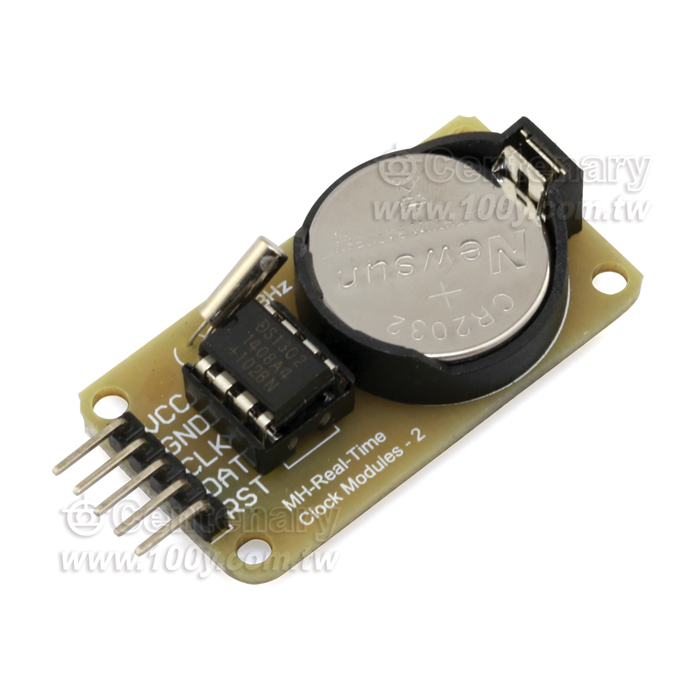

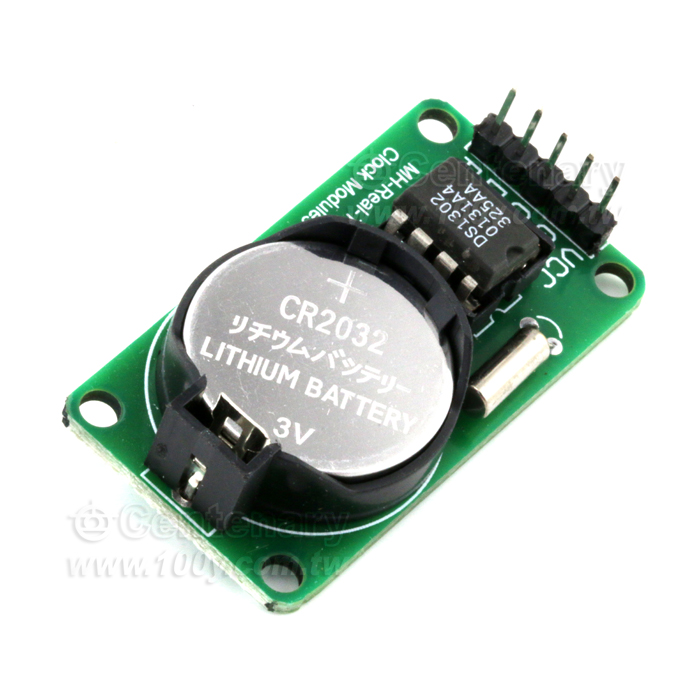

DS1302 實時時鐘模塊

DS1302 實時時鐘模塊

商品規格

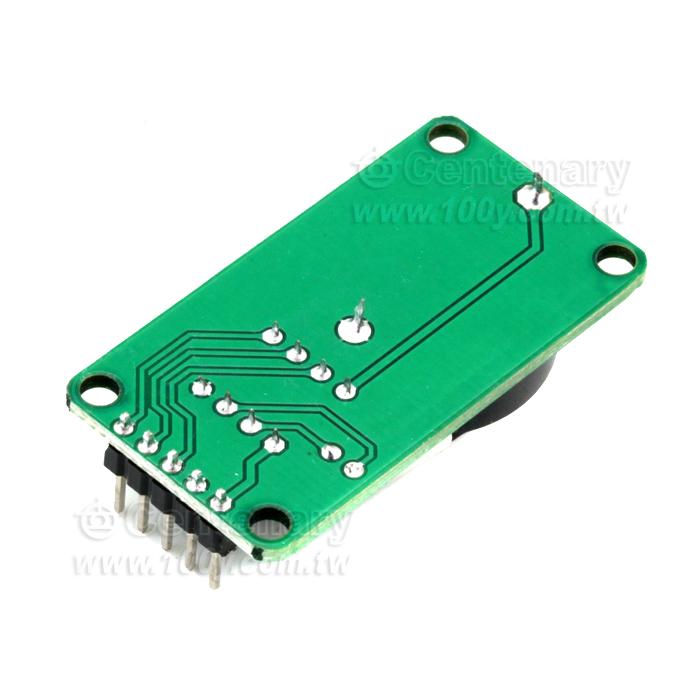

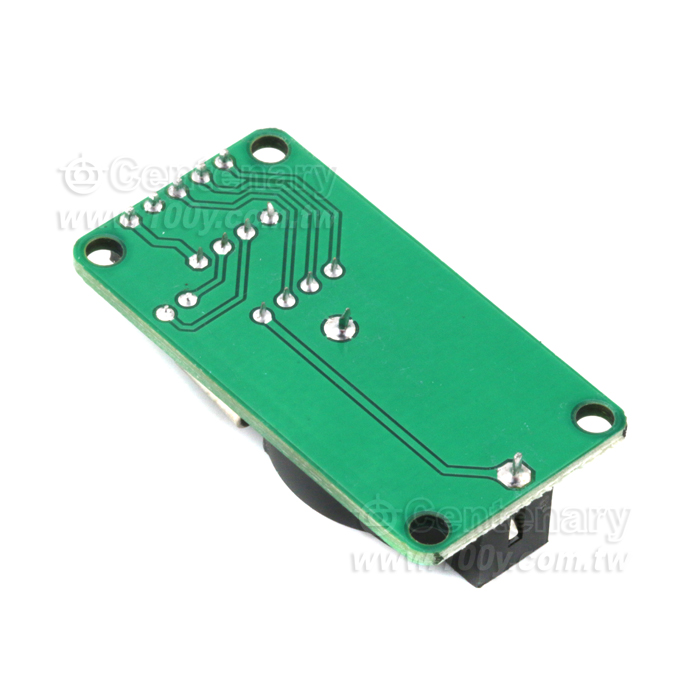

1.PCB 為單面板，尺寸：44mm*23mm*1.6mm
2.帶4 個定位孔，直徑3.1mm
3.備用電池為正品天球CR2032,電壓3V，電流260mAh，非可充電電池。理論資
料保持時間大於10 年！
4.晶振32.768KHz，日本原裝進口晶振，匹配電容為6pF，尺寸2*6mm
5.DS1302 為8 腳直插國產大晶片，晶片下麵有IC 座，方便更換及插拔晶片
6.模組工作電壓相容3.3V/5V，可與5V 及3.3V 單片機連接
7.工作溫度：0°---70°

商品敘述

DS1302 是DALLAS 公司推出的涓流充電時鐘晶片，內含有一個即時時鐘/日曆和31 位元組靜態RAM ，通過簡單的串列介面與單片機進行通信。即時時鐘/日曆電路提供秒、分、時、日、周、月、年的資訊，每月的天數和閏年的天數可自動調整。時鐘操作可通過AM/PM 指示決定採用24 或12 小時格式。DS1302 與單片機之間能簡單地採用同步串列的方式進行通信，僅需用到三個口線：（1）RST 重定（2）I/O 資料線（3）SCLK 串列時鐘。時鐘/RAM 的讀/寫資料以一個位元組或多達31 個位元組的字元組方式通信。DS1302 工作時功耗很低保持資料和時鐘資訊時功率小於1mW。

DS1302 主要性能指標

★ 即時時鐘具有能計算2100 年之前的秒、分、時、日、星期、月、年的能力，還有閏年調整的能力
★ 31 8 位元暫存資料存儲RAM
★ 串列 I/O 口方式使得管腳數量最少
★ 寬範圍工作電壓2.0 5.5V
★ 工作電流 2.0V 時,小於300nA
★ 讀/寫時鐘或RAM 資料時有兩種傳送方式單字節傳送和多位元組傳送字元組方式
★ 8 腳DIP 封裝或可選的8 腳SOIC 封裝根據表面裝配
★ 簡單 3 線介面
★ 與 TTL 相容Vcc=5V
★ 可選工業級溫度範圍-40 +85
★ 雙電源管用於主電源和備份電源供應
