雨滴模塊

雨滴模塊

商品規格

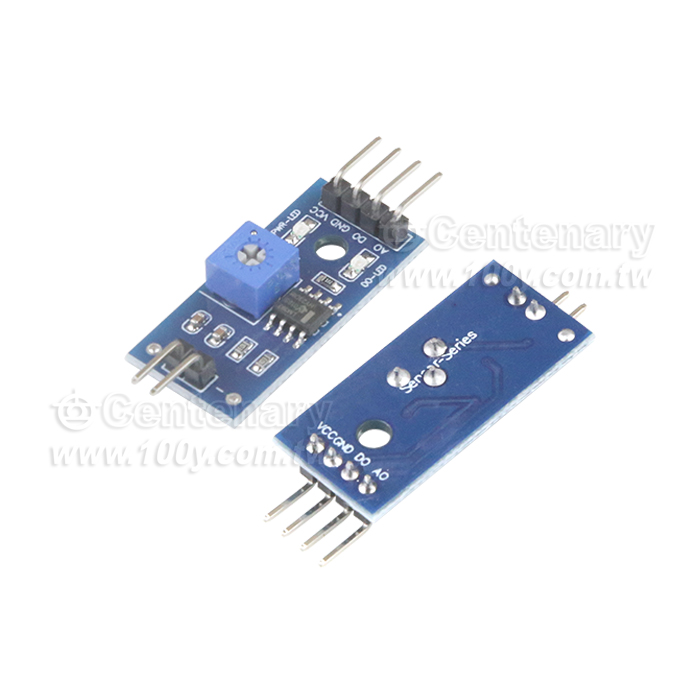

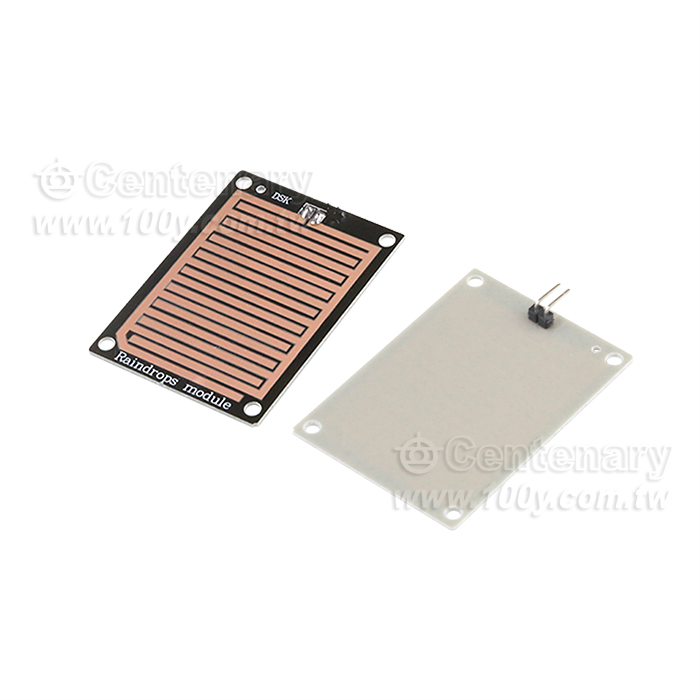

電壓：5V，電源指示燈，輸出信號LED 指示燈。TTL 電平輸出，TTL 輸出有效信號為低電平.驅動能力100MA 左右，可直接驅動繼電器，蜂鳴器，小風扇，等等。靈敏度可通過電位器調節沒有雨時候LED 點亮輸出為高電平，雨滴上去，輸出地電平，LED 亮。雨滴板和控制板是分開的，方便將線引出。大面積的雨滴板，更有利於檢測到雨水。板子帶有定位孔方便大家安裝。控制板板子大小：3*1.6 MM，大面積雨滴檢測板 5.4*4.0 MM。

使用方法

接上5V 電源電源燈亮，感應板上沒有水滴時，DO 輸出為高電平，開關指示燈滅 ，滴上一滴水，DO 輸出為低電平，開關指示燈亮，刷掉上面的水滴，又恢復到，輸出高電平狀態。AO 模擬輸出，可以連接單片機的AD 口檢測滴在上面的雨量大小。DO TTL 數位輸出也可以連接單片機檢測是否有雨。
