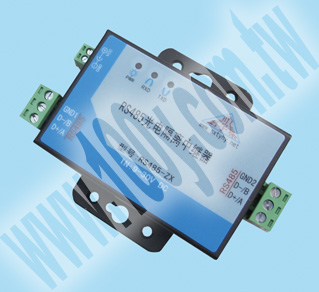

RS485-ZX 光電隔離型中繼器、相容RS-485 標準，能夠延長RS-485 匯流排網路的通信距離，增加RS-485 網路設備的個數，內置DC/DC 隔離模組，RS485 輸出介面採用高速光耦進行2500V 光電隔離和600W 防雷保護，可以有效防止來自RS485 匯流排的靜電、雷擊、浪湧和地電位差等對設備的損害。轉換器內部帶有零延時自動收發轉換，獨有的I/O 電路自動控制資料流程方向，而不需任何握手信號(如RTS、DTR 等)，半雙工(RS-485)模式轉換，隨插即用。電源可選端子接線或插孔接線方式。RS485-ZX 光電隔離型中繼器可以為點到點、點到多點的通信提供可靠的連接，點到多點每台中繼器可允許連接128 個RS-485 周邊設備，資料通訊速率300-200KBPS，帶有電源指示燈及資料流程量指示燈可指示故障情況。左側端子排列如下:（產品標籤有標示）
1----------VCC 電源輸入正端(9-30VDC)
2---------GND 電源輸入負端 (內部與GND1 相連接)
3---------GND 1 左側信號地 (內部與GND 相連接)
4----------D-/B RS485 信號的負端
5----------D+/A RS485 信號的正端
右側端子排列如下:（產品標籤有標示）
1---------GND 2 右側信號地 (與GND 光電隔離)
2----------D-/B RS485 信號的負端
3----------D+/A RS485 信號的正端

商品特定

◆自動發送/接收資料，無需外部的流量控制信號(RTS)
◆能夠延長RS-485 匯流排網路的通信距離，大大提高整個RS-485 網路的可靠性
◆通信速率：300BPS-200KBPS
◆工作電源：9-30VDC/350mA(寬電壓輸入，內部有專用電源穩壓隔離模組)
◆兩端介面能夠連接128 個RS-485 周邊設備
◆通訊距離: ＞1.5Km（9.6Kbps）
◆電源及資料流程量指示燈,三個信號指示燈電源(PWR)發送(TXD)接收(RXD)
◆工作方式: 非同步半雙工（RS-485）
◆光電隔離加強型（隔離電壓 2.5KVrms /500VDC 絕緣）， 專用 DC/DC 模組，兩端 RS-485 提供每線600W 的防雷、浪湧、+/-15KV ESD 保護及防止共地干擾
◆電氣介面：雙三位接線端子
◆傳輸介質: 雙絞線或遮罩線
◆外形尺寸：100mm*50mm*20mm
◆使用環境：-40℃ 到 85℃，相對濕度為5%到95%
◆適用於一切所使用的通訊軟體, 隨插即用
◆支持 DOS/WIN95/WIN98/WIN2000/NT/XP Linux 等

商品應用

◆PLC 程式設計及通信
◆工業自動化控制系統
◆遠端電腦監控系統
◆自動化電子生產設備
◆門禁系統
◆考勤管理系統
◆消費系統
◆停車場系統
◆自助銀行系統
◆公共汽車收費系統考勤機，IC 卡收費系統，工業自動控制，交通控制，遠端分佈資料獲取系統，電力信號採集與控制系統，智慧社區，安保監控，高速公路收費系統等。
