3.3V 5V 邏輯電平轉換模塊
NT$80
Part No：
97459
Product No：
Logic-Level-Converter
品牌：
說明：
技術文件：
包裝單位：
1 PC
| 門市據點 | 各店庫存 | 門市儲位 | 位置圖 | 倉庫儲位 | 位置圖 |
| 龍山門市 | 1 | 167-1-35-A1 |  | 167-1-37 | |
| 光復門市 | 10 | 168-1-10-D2 | | C5-04 | |
產品特性
- 特性

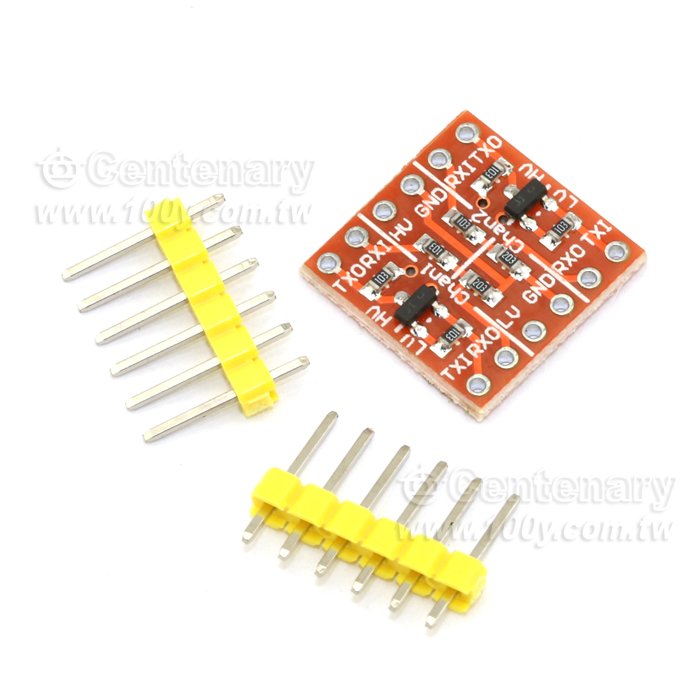

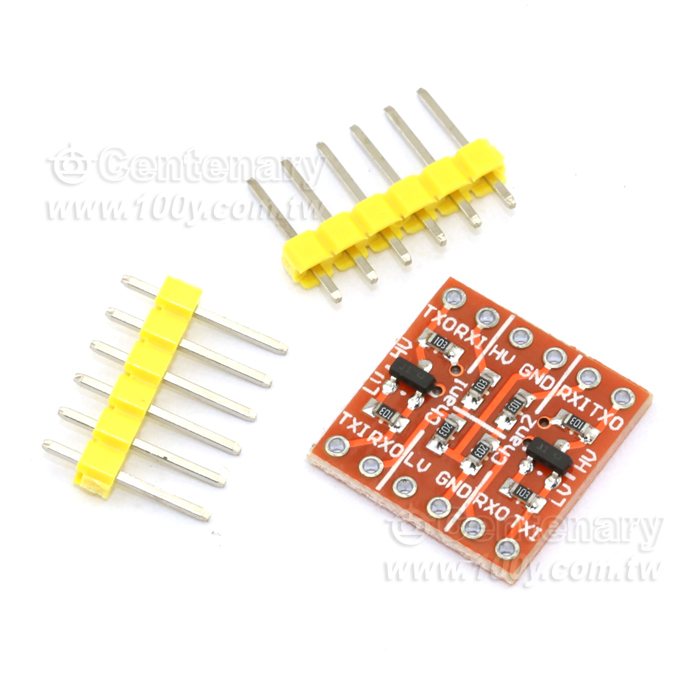

Logic-Level-Converter
邏輯電平轉換 3.3V 5V TTL 轉換雙向互轉
一、模組特點
• 2個通道的高電壓邏輯和低電壓邏輯雙向轉換
• 2個通道的高電壓邏輯轉換成低電壓邏輯的單向轉換
• 模組小巧 1.5*1.5cm
• 模組相容麵包板，可以直接插在麵包板上使用
二、使用說明 (高電壓為5V/低電壓為3.3V為例)
• HV接5V電源
• LV接3.3V電源
• GND接電源負極，兩個電源公地
• RXI輸入5V TTL，將在RXO輸出3.3V TTL
• TXI輸入輸出3.3V TTL，TXO輸入輸出5V TTL，TXI與TXO雙向互轉
