聲控LED旋律燈

聲控LED旋律燈 DC3~5.5V/3*2.3cm

商品規格

聲控LED 旋律燈
工作電壓：3－5.5V

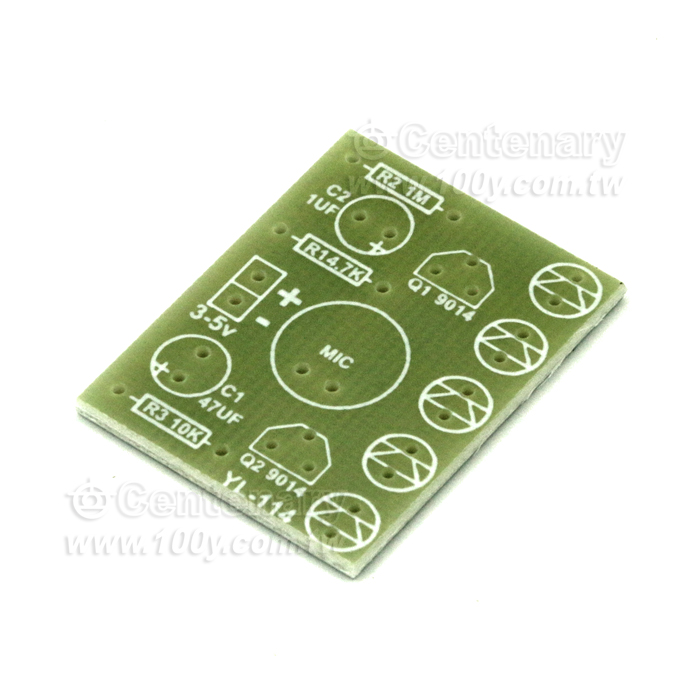

PCB 板材：FR-4 A 級玻纖板
外形尺寸：3CM*2.3CM

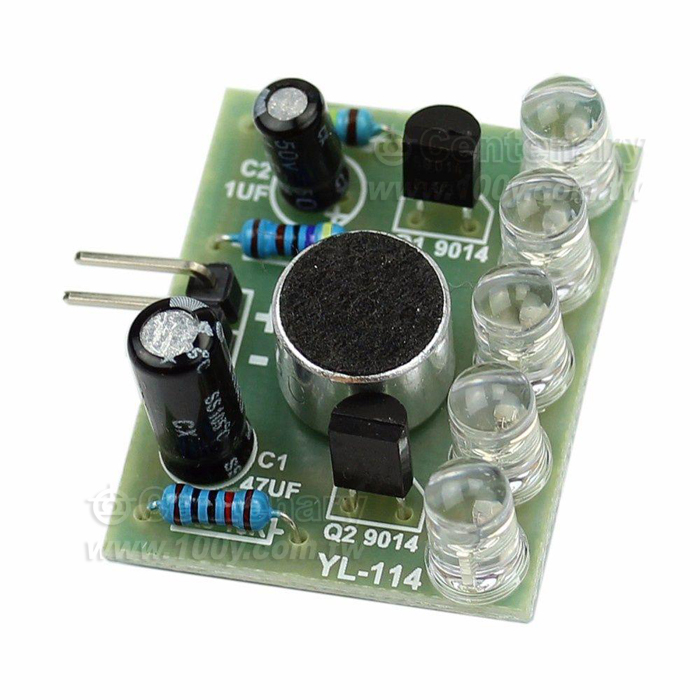

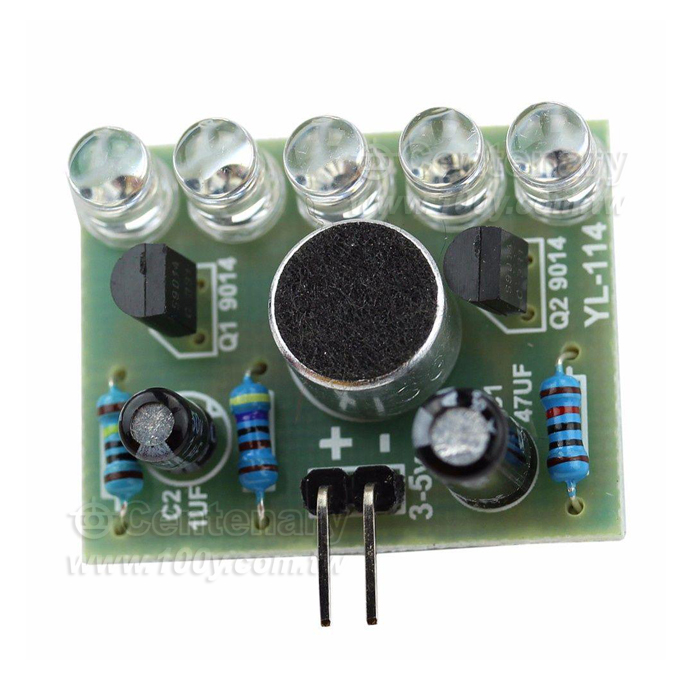

電路功能：本套件製作成功後5 只LED 會隨著音樂或是其他聲音的節奏閃動起來，可放置於音響附近，讓燈光為音樂伴舞！

商品敘述

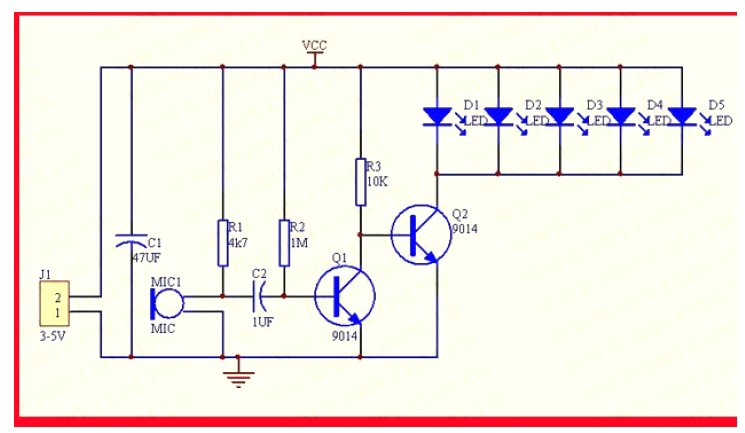

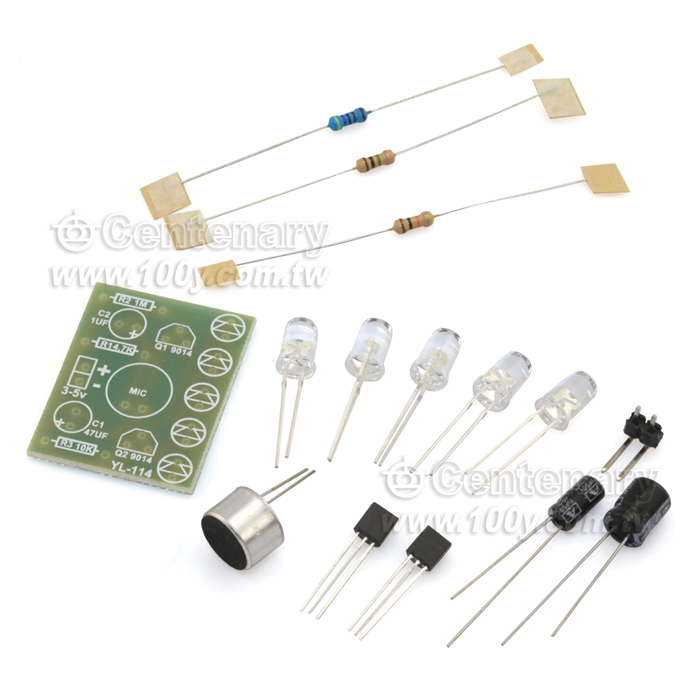

電路原理:聲控LED 旋律燈主要由電源電路，話筒放大電路，LED 發光電路組成。電源由J1 輸入，C1 濾波供電路使用。MIC1 將聲音信號轉化為電信號，經C2 耦合到Q1 放大，放大後的信號送到Q2 基極，由Q2 驅動5 只LED 發光，聲響越大，LED 燈越亮。散件元件清單：元件名稱 數量PCB 板 1 ，帶腳咪頭 1 XH2.54-2P 彎座 1 5MM 白發藍LED 5 9014 三極管 21M 電阻 1 10K 電阻 1 4.7K 電阻 1 1UF 電解電容 1 47UF 電解電容 1板子採用優質FR4-A 玻纖板製作，出廠前每片PCB 板都經過飛針測試，全新原裝元器件，品質值得依賴。
