2.2寸 TFT 模塊,分辨率240*320
NT$520
Part No：
98405
Product No：
2.2寸-TFTLCD-SPI
品牌：
說明：
技術文件：
包裝單位：
1 PC
| 門市據點 | 各店庫存 | 門市儲位 | 位置圖 | 倉庫儲位 | 位置圖 |
| 龍山門市 | 1 | 167-2-16 |  | | |
| 光復門市 | 4 | 170-2-15-D | | 170-2-36 | |
產品特性
- 特性

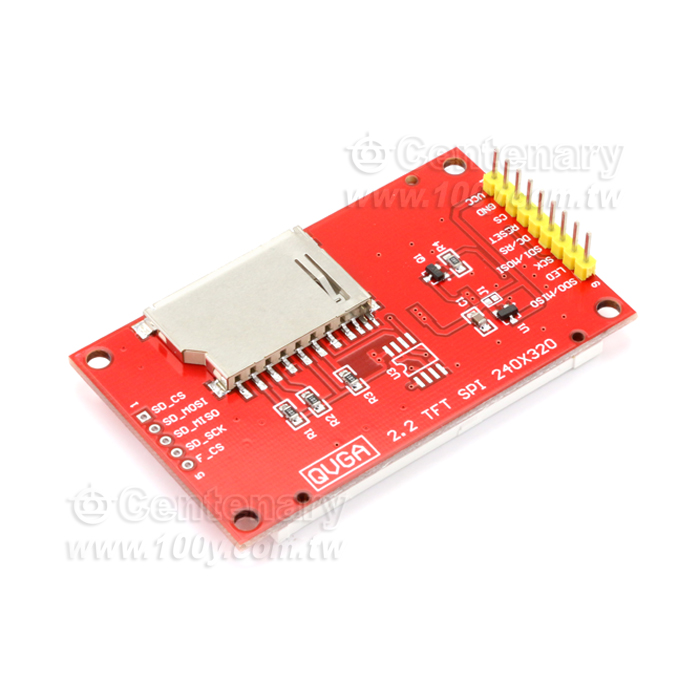

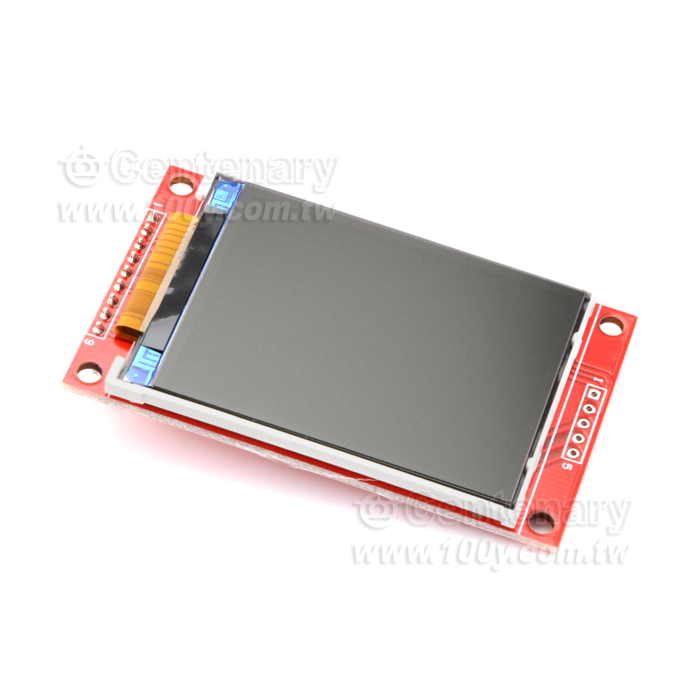

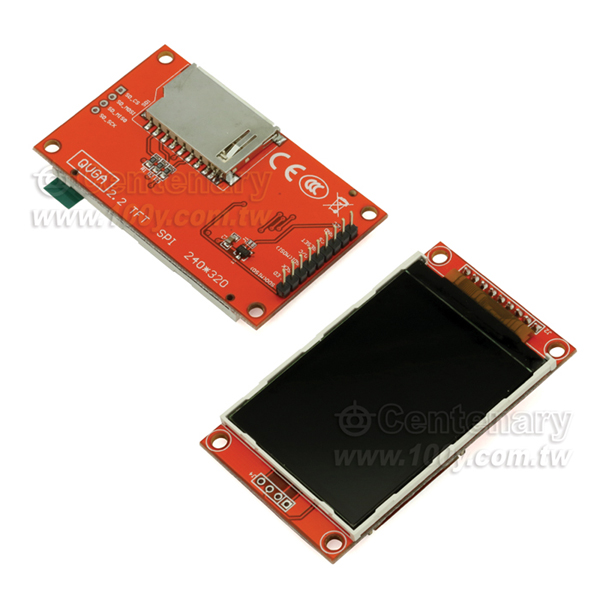

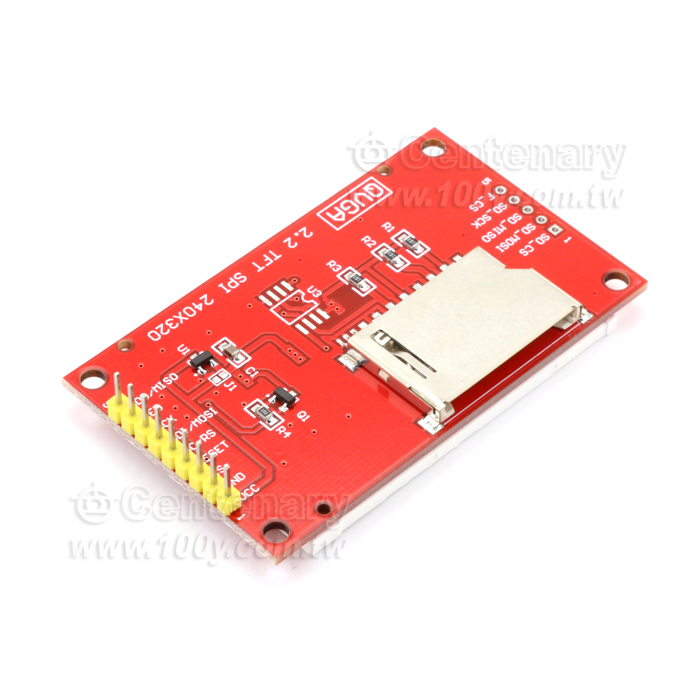

2.2TFT-SPI 2.2寸 TFT 模塊/分辨率240*320
使用說明

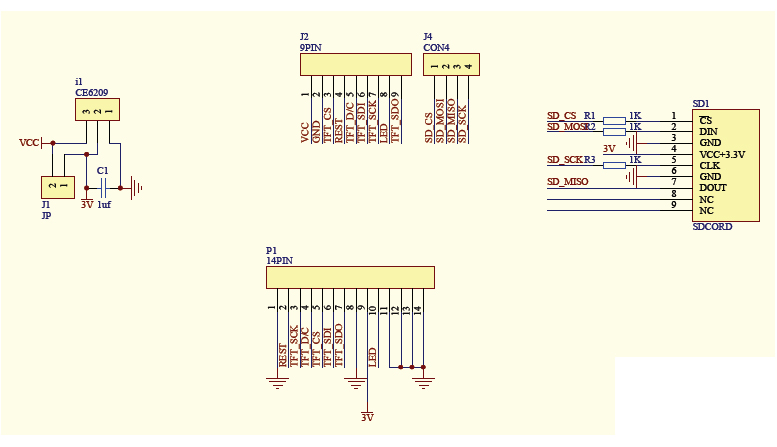

程式默認IO連接方式
sbitLCD_CS =P0^0; //片選
sbitLCD_RS =P0^2; //數據/命令切換
sbitLCD_SDA =P1^5; //數據
sbitLCD_SCK =P1^7; //時鐘
• TFT電源：屏幕電源為2.8-3.3V；切記不能用5V (帶PCB的模塊已經繼承3V穩壓IC，可以輸入5V)
• 背光電源LED引腳：背光電源最高3.2V (在3.3V電源下可串聯10ohm限流電阻或5V下串聯100ohm電阻
• 數據口電平：理論上不能讓數據口電平超過3.3V，如果一定要用5V的單片機IO連接數據總線，由於TFT內部有
電壓鉗位，用是可以用不過始終是不規範的。做實驗、樣品測試可以，批量做產品時為提供產品穩定性，最好
還是使用低電壓的單片機或者加一個電平轉換IC
使用說明
程式默認IO連接方式
sbitLCD_CS =P0^0; //片選
sbitLCD_RS =P0^2; //數據/命令切換
sbitLCD_SDA =P1^5; //數據
sbitLCD_SCK =P1^7; //時鐘
• TFT電源：屏幕電源為2.8-3.3V；切記不能用5V (帶PCB的模塊已經繼承3V穩壓IC，可以輸入5V)
• 背光電源LED引腳：背光電源最高3.2V (在3.3V電源下可串聯10ohm限流電阻或5V下串聯100ohm電阻
• 數據口電平：理論上不能讓數據口電平超過3.3V，如果一定要用5V的單片機IO連接數據總線，由於TFT內部有
電壓鉗位，用是可以用不過始終是不規範的。做實驗、樣品測試可以，批量做產品時為提供產品穩定性，最好
還是使用低電壓的單片機或者加一個電平轉換IC
