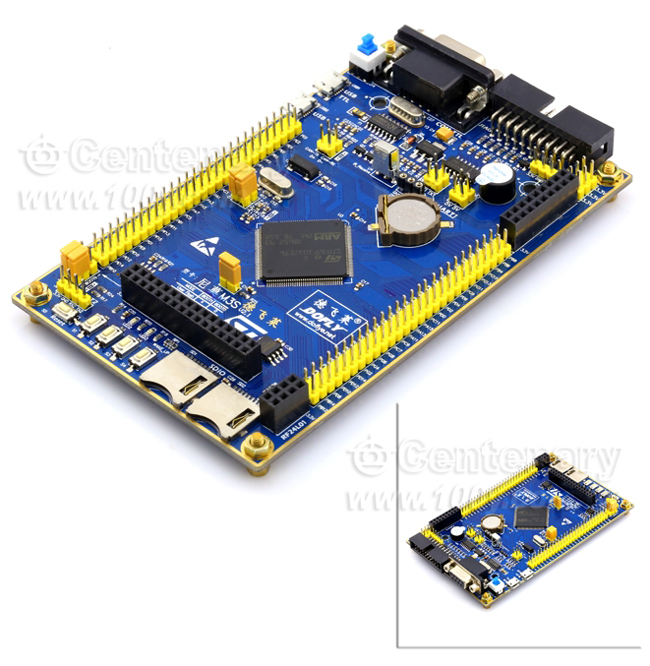

M3S開發板 核心板ARM開發板

                         STM32F103ZET6



             M3S開發板 核心板ARM開發板

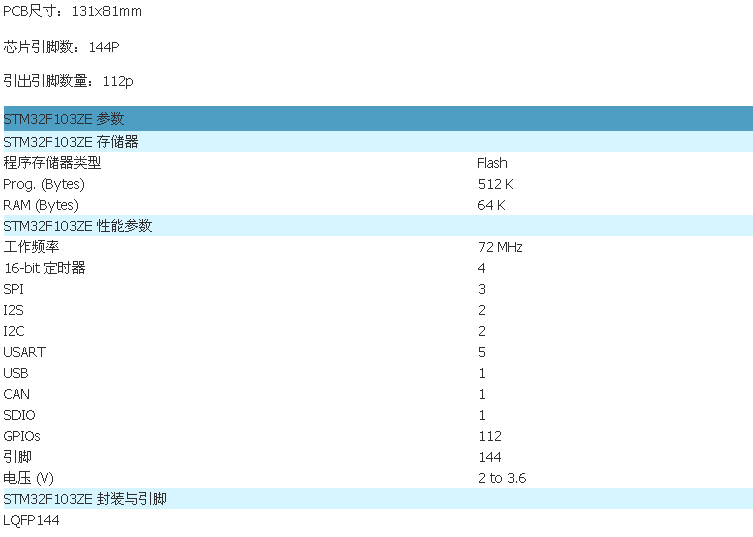

基本參數








產品特點

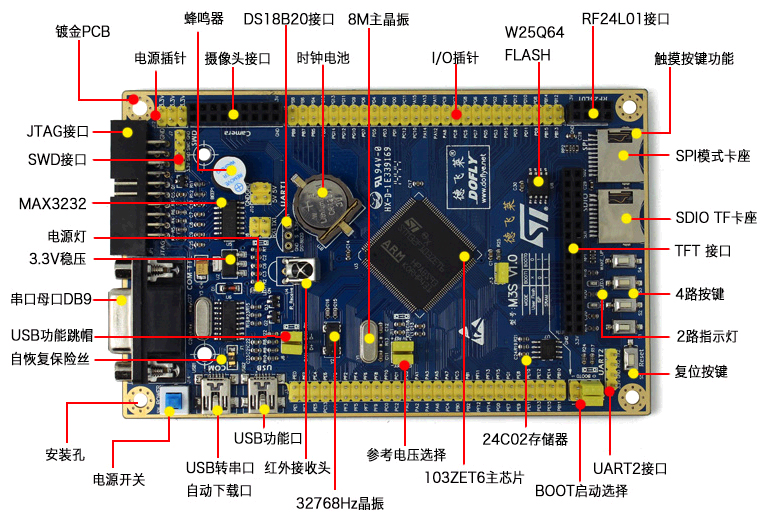

硬件功能


• 使用Cotex-M3核晶片，STM32F103ZET6
• 144P引腳
• 外部晶振8M，時鐘晶振32768Hz
• 標準20P 插座，JTAG介面，用於Jlink、Ulink、ST-Link等下載調試程式
• 標準4P插針，SWD介面，使用2線通信方式調試下載程式
• 所有I/O口引出插針，方便擴展實驗
• USB-TTL串口轉換電路，實現USB介面串口通訊
• 自動下載適配電路，使用串口下載無需頻繁切換，1鍵下載
• MAX232轉換電路，適用於外接串口線
• 一體化紅外接收頭，用戶紅外遙控接收功能
• DS18B20插座，直接插入晶片即可實現數位測溫功能
• 帶時鐘後備電池，保持時鐘及重要資訊掉電不丟失
• EEPROM晶片24c02，存儲常用用戶資訊，使用IIC通訊
• FLASH晶片W25Q64,8M記憶體，可以存儲圖片、系統資料等多種資訊，相當於小SD卡
• SPI模式SD卡座，使用TF卡，使用經典的SPI通訊
• SDIO模式SD卡座，使用TF卡，專用的SDIO介面，高速，穩定
• RF24L01插座，用於測試無線通訊 (最少需2台機器配套使用)
• 3路普通按鍵輸入功能，人機介面
• 1路喚醒按鍵用於從低功耗或者待機模式喚醒
• 2路用戶LED燈，做基本的狀態、運行指示
• 1路USB設備介面，用於調試USB設備功能，如讀卡器、usb轉串口功能
• TFT彩屏液晶介面，包含觸摸屏介面，直接插入配套螢幕可使用
• 攝像頭預留介面，配套攝像頭模組實現視頻演示功能
• 1路蜂鳴器
• 1路觸摸按鍵功能
• 自帶自恢復保險絲，保護電腦不受損壞
• 重定按鍵
• 電源指示燈
• BOOT啟動選擇插針
• VREF參考電壓選擇插針
• CAN，USB切換插針
• 3.3V外擴電源插針
• 5V外擴電源插針



提供資料


•  對應的串口下載軟體
•  ST官方下載軟體  (ST-link專用)
•  keil (MDK)編寫程式集成環境
•  PDF版電路原理圖
•  開發板使用說明書
•  對應的測試樣例程式
•  對應的晶片資料














配置清單


• STM32F103ZET6主板1個
• 時鐘電池1個 (在主板上)
• miniUSB線1根 (可以供電下載)
• 配套盒子1個
