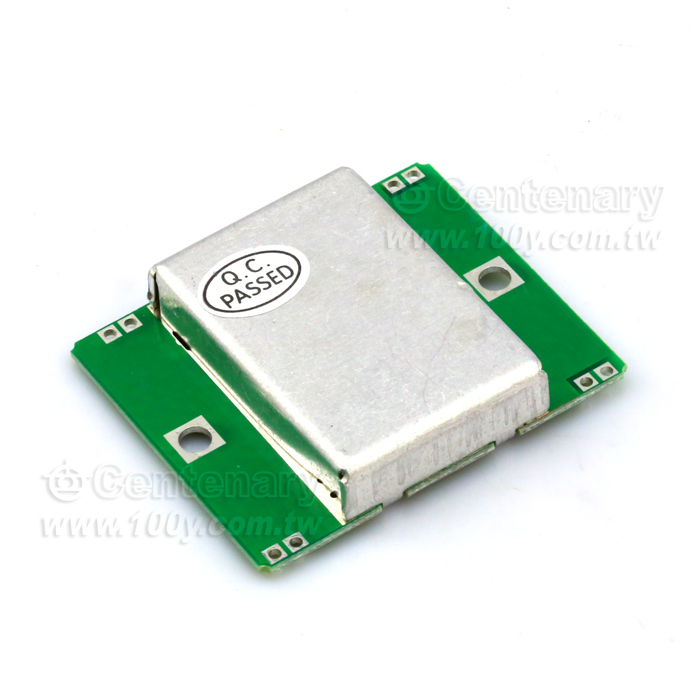

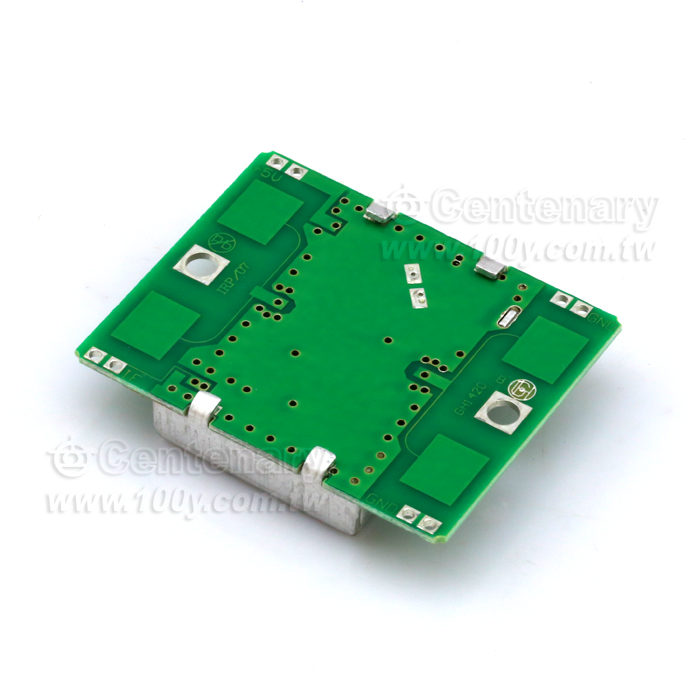

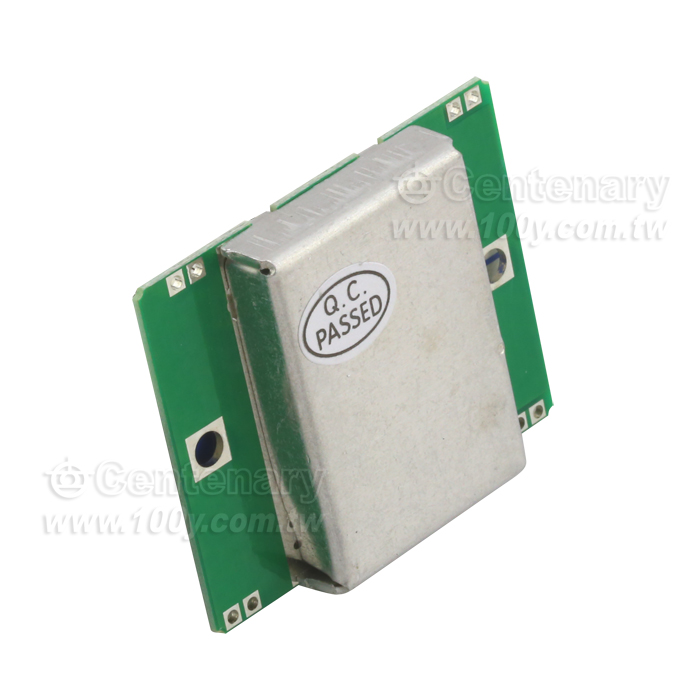

微波無線雷達探測器模組

                                    HB100



                   微波無線雷達探測器模組







產品說明



HB100微波模塊是利用多普勒雷達(Doppler Radar)原理設計的微波移動物體探測器，主要應用於自動門控制開關、
安全防範系統、ATM自動提款機的自動錄像控制系統、火車自動信號機等場所。 HB100是標準的10.525GHz微波
多普勒雷達探測器，這種探測方式與其它探測方式相比具有如下的優點：非接觸探測；不受溫度、濕度、噪聲、
氣流、塵埃、光線等影響，適合惡劣環境；抗射頻干擾能力強；輸出功率小，對人體構不成危害；遠距離：探
測範圍超過20米

多普勒原理簡介：多普勒理論是以時間為基礎的，當無線電波在行進過程中碰到物體時該電波會被反射，反射
波的頻率會隨碰到物體的移動狀態而改變。如果無線電波碰到的物體的位置是固定的那麼反射波的頻率和發射
波的頻率應該相等。如果物體朝著發射的方向移動，則反射回來的波會被壓縮，就是說反射波的頻率會增加；
反之反射回來的波的頻率會隨之減小

根據多普勒原理設計的微波探測器由FET介質DRO微波震盪源(10.525GHz)、功率分配器、發射天線、接收天線
混頻器、檢波器等電路組成。發射天線向外定向發射微波，遇到物體時被反射，反射波被接收天線接收，然後
到混合器與振蕩波混合，混合、檢波後的低頻信號反應了物體移動的速度


產品規格

• 尺寸：長37*寬45*高8mm
• 主要芯片：HB100微波探測傳感器
• 工作電壓：DC 5V±0.25V
• 特點

發射
• 發射頻率：10.525 GHz
• 頻率設置精度：3MHz
• 輸出功率(最小)：13dBm EIRP
• 工作電壓：5V±0.25V
• 工作電流(CW)：60mA max., 37mA typical
• 諧波發射：＜-10dBm
• 脈衝工作模式
• 平均電流 (5％DC)：2mA typ.
• 脈衝寬度(Min.)：5uSec
• 負載循環(Min.)：1%

接收
• 靈敏度(10dB S/N ratio)3Hz至80Hz 帶寬：-86dBm；3Hz至80Hz帶寬雜波 10uV
• 天線增益：8dBi
• 垂直面3dB波束寬度：36度
• 水平面3dB波束寬度：72度



產品資料下載連結  http://pan.baidu.com/s/1hqkiWdu
