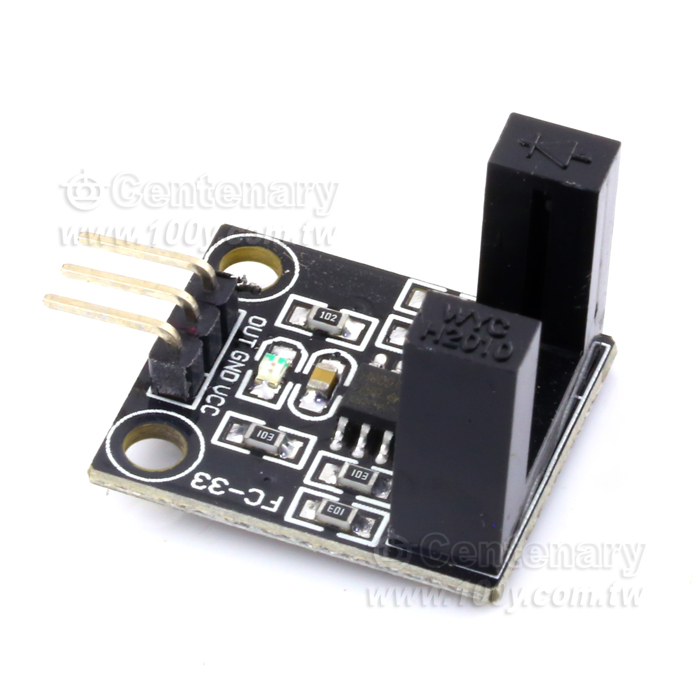

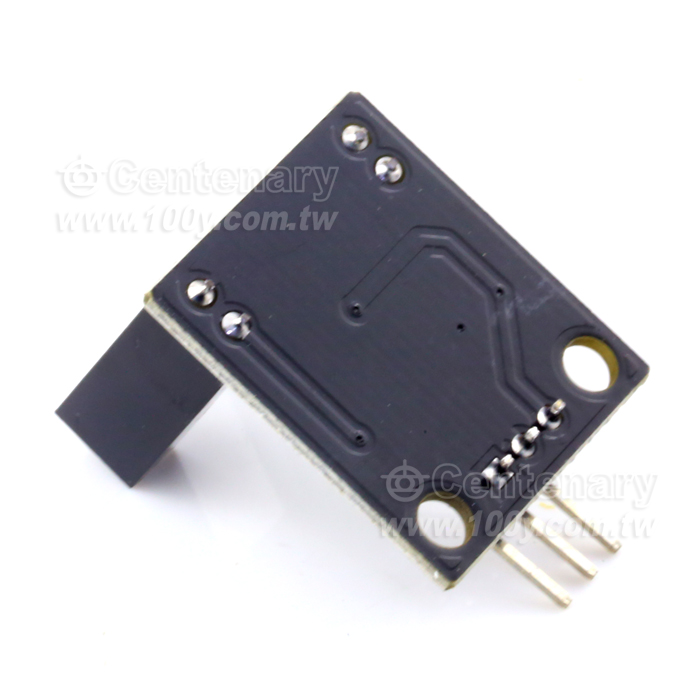

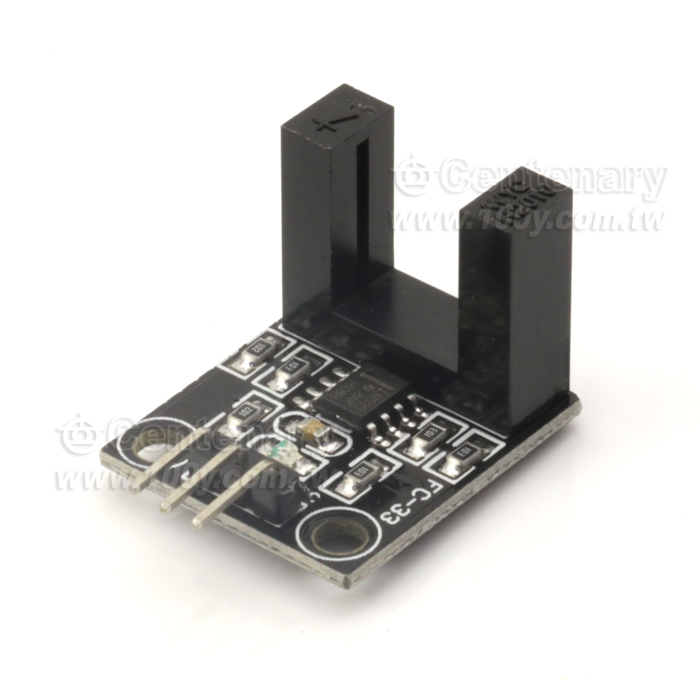

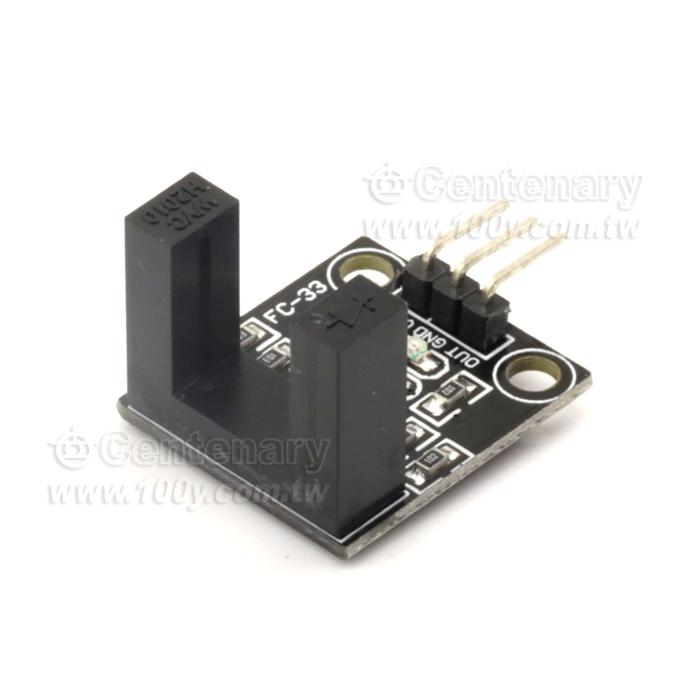

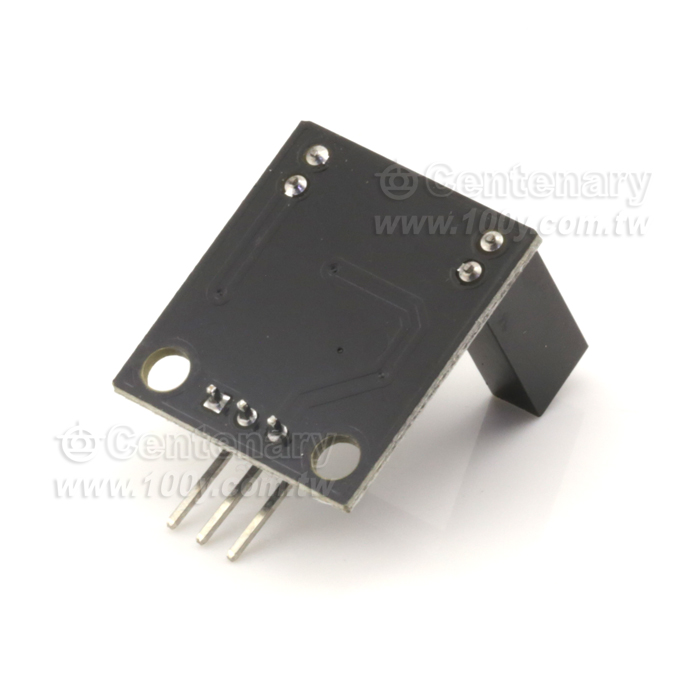

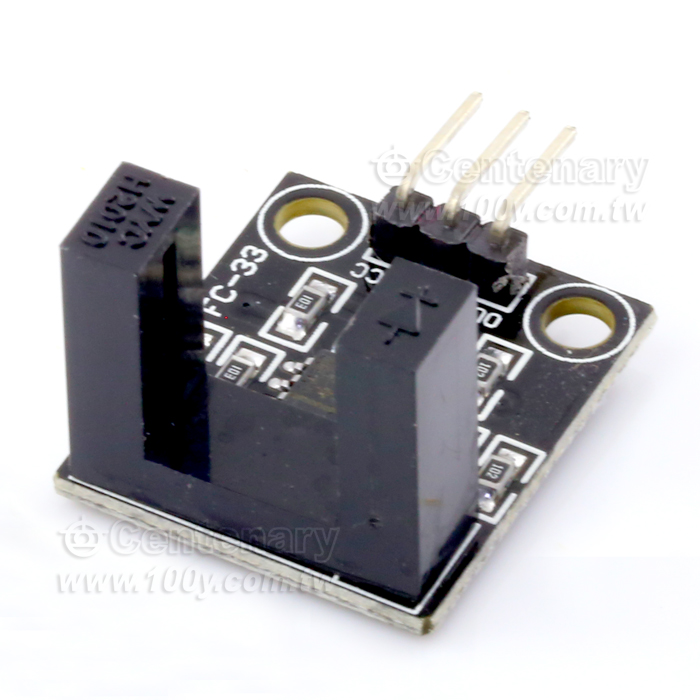

電機馬達測速傳感器模塊
NT$50
Part No：
115091
Product No：
槽型光耦-10mm
品牌：
說明：
技術文件：
包裝單位：
2 PC
| 門市據點 | 各店庫存 | 門市儲位 | 位置圖 | 倉庫儲位 | 位置圖 |
| 龍山門市 | 42 | 167-1-35-C4 |  | 167-1-37 | |
| 光復門市 | 12 | 168-1-37-F | | 168-1-37A | |
產品特性
- 特性
LM393-Module-10mm
電機馬達測速傳感器模塊
產品用途
廣泛用於電機轉速檢測，脈衝計數，位置限位等
模塊特色
1.使用進口槽型光耦傳感器
2.槽寬10mm
3.有輸出狀態指示燈，輸出高電平燈滅，輸出低電平燈亮
4.有遮擋，輸出高電平;無遮擋，輸出低電平
5.比較器輸出，信號乾淨，波形好，驅動能力強，超過15mA
6.工作電壓3.3V- 5V
7.輸出形式：數字開關量輸出 (0和1)
8.設有固定螺栓孔，方便安裝 (兩孔距離1.1cm)
9.小板PCB尺寸：2.3*1.9cm
10.使用寬電壓LM393比較器
模塊使用說明
1.模塊槽中無遮擋時，接收管導通，模塊DO輸出低電平，遮擋時，DO輸出高電平
2.模塊DO可與繼電器相連，組成限位開關等功能，也可以與有源蜂鳴器模塊相連，組成報警器

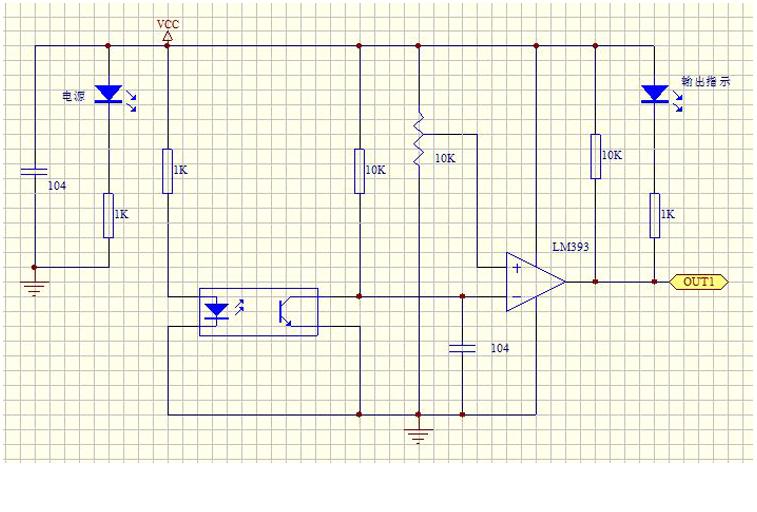

電路圖
