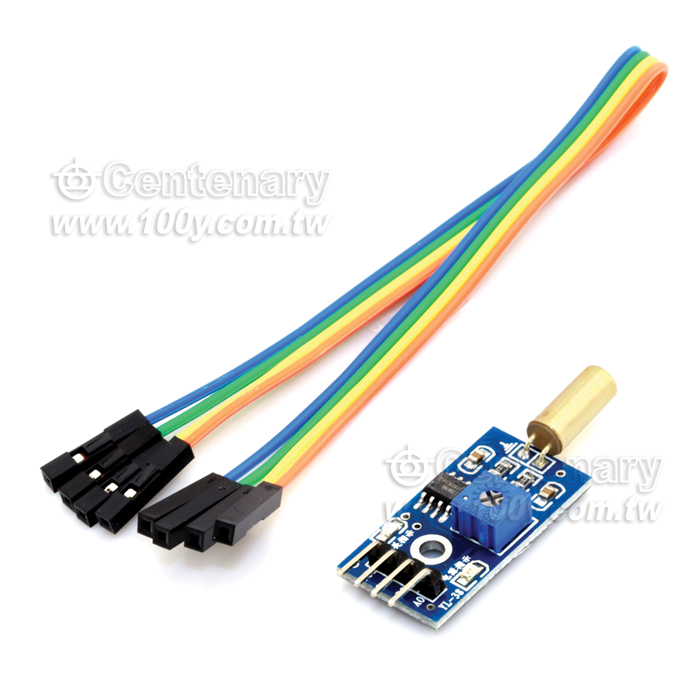

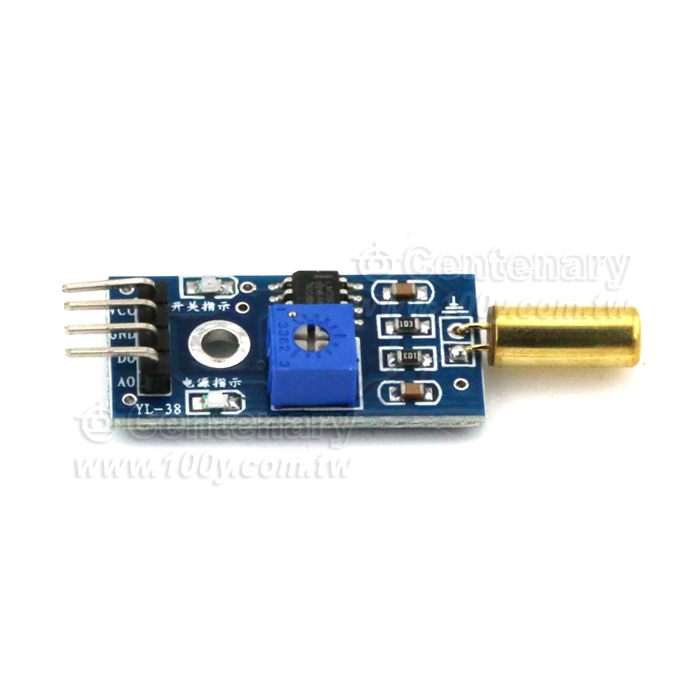

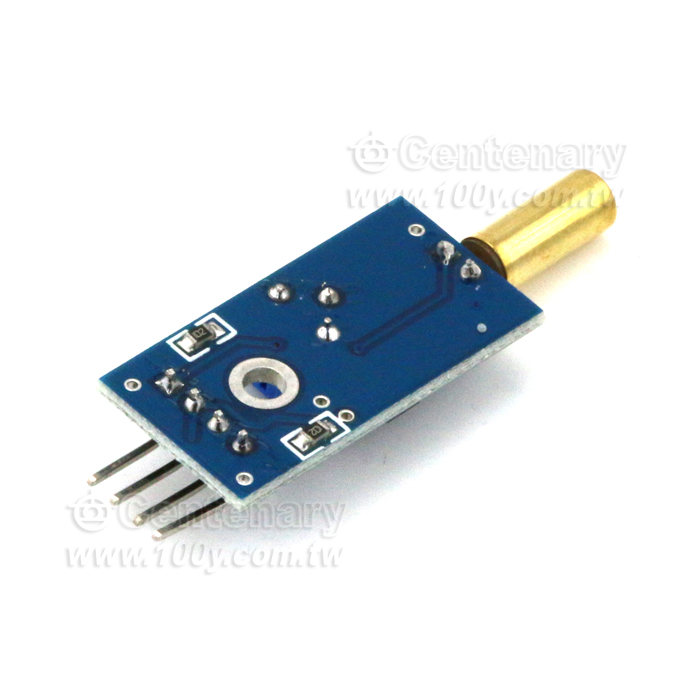

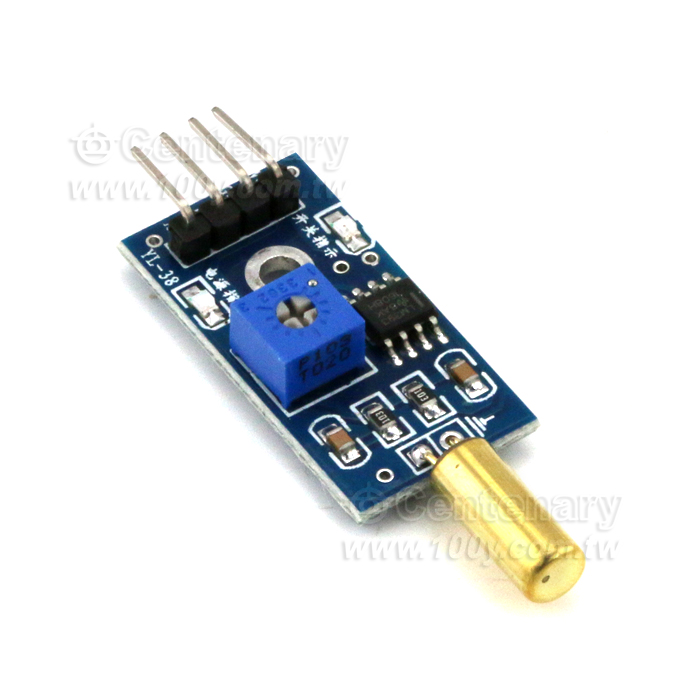

傾斜傳感器模塊 傾斜開關 單片機模塊

傾斜傳感器模塊 傾斜開關 單片機模塊

商品規格

1 傳感器可以感知物體角度的變化
2 工作電壓3.3V-5V
3 輸出形式數字開關量輸出（0 和1）
4 設有固定螺栓孔，方便安裝
5 小板PCB 尺寸：3cm * 1.6cm
二 模塊接口說明（3 線製）
1 VCC 外接3.3V-5V 電壓（可以直接與5v 單片機和3.3v 單片機相連）
2 GND 外接GND
3 DO 小板數字量輸出接口（0 和1）注：AO 口在此無效，不用做任何處理。

商品敘述

三 使用說明
1 傾斜傳感器採用MEC 原裝傾斜開關SW-460D，靈敏度高，一般用來檢測物體角度的變化。
2 模塊在無傾斜或者傾斜角度達不到設定閾值時，DO 口輸出高電平，當傳感器傾斜角度超過設定閾值時，模塊D0 輸出低電平；
3 小板數字量輸出D0 可以與單片機直接相連，通過單片機來檢測高低電平，由此來檢測物體角度的變化；
4 小板數字量輸出DO 可以直接驅動本店繼電器模塊，由此可以組成一個傾斜開關；
四 模塊應用
胎壓監控系統(TPMS)、腳踏車燈、數位相框旋轉、螢幕旋轉、視訊鏡頭翻轉、防盜系統
接線說明：
模塊 VCC 接開發板VCC
模塊GND 接開發板GND
接好VCC 和GND，模塊電源指示燈會亮將模塊水平輕放桌面上，將模塊朝一個方向慢慢旋轉，開關指示燈會點亮，然後再將模塊朝相反的方向旋轉，回到最初的狀態，開關指示燈會滅。這個現象就是說明，改變傳感器角度可以觸發模塊，從而使開關指示燈點亮。另外資料裡面附帶一個 51 程序，用來檢測傾斜傳感器模塊數字接口D0 的高低電平
具體說明如下：
接線：
模塊 VCC 接開發板VCC
模塊GND 接開發板GND
模塊D0 接開發板P0.1
單片機：STC89C52串口發送數據波特率：9600
現象：模塊有角度改變觸發，串口不斷發送 01，同時開關指示燈亮；模塊無角度改變不觸發，串口不發送數據，燈滅。
