PCF8591 AD/DA 晶片介紹

PCF8591 是一個單片集成、單獨供電、低功耗、8-bit CMOS 資料獲取器件。PCF8591 具有4 個模擬輸入、1 個類比輸出和1 個串列I2C 匯流排界面。PCF8591的3 個地址引腳A0, A1 和A2 可用於硬體位址編程，允許在同個I2C 匯流排上接入8 個PCF8591 器件，而無需額外的硬體。在PCF8591 器件上輸入輸出的位址、控制和資料信號都是通過雙線雙向I2C 匯流排以串列的方式進行傳輸。

PCF8591 主要性能指標：

★單電源供電
★PCF8591 的操作電壓範圍2.5V-6V
★低待機電流
★通過I2C 匯流排串列輸入/輸出
★PCF8591 通過3 個硬體位址引腳定址
★PCF8591 的採樣率由I2C 匯流排速率決定
★4 個模擬輸入可編程為單端型或差分輸入
★自動增量頻道選擇
★PCF8591 的類比電壓範圍從VSS 到VDD
★PCF8591 內置跟蹤保持電路
★8-bit 逐次逼近A/D 轉換器
★通過1 路模擬輸出實現DAC 增益

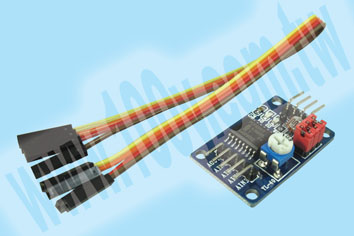

商品敘述

1 模組晶片採用PCF8951
2 模組支援外部4 路電壓輸入採集（電壓輸入範圍0-5v）
3 模組集成光敏電阻，可以通過AD 採集環境光強精確數值
4 模組集成熱敏電阻，可以通過AD 採集環境溫度精確數值
5 模組集成1 路0-5V 電壓輸入採集（通過藍色電位器調節輸入電壓）
6 模組帶電源指示燈（對模組供電後指示燈會亮）
7 模組帶DA 輸出指示燈，當模組DA 輸出介面電壓達到一定值，會點亮板上DA輸出指示燈，電壓越大，指示燈亮度越明顯；
8 模組PCB 尺寸：3.6cm*2.3cm
9 標準雙面板，板厚1.6mm ，佈局美觀大方，四周設有通孔，孔徑為：3mm 方便固定

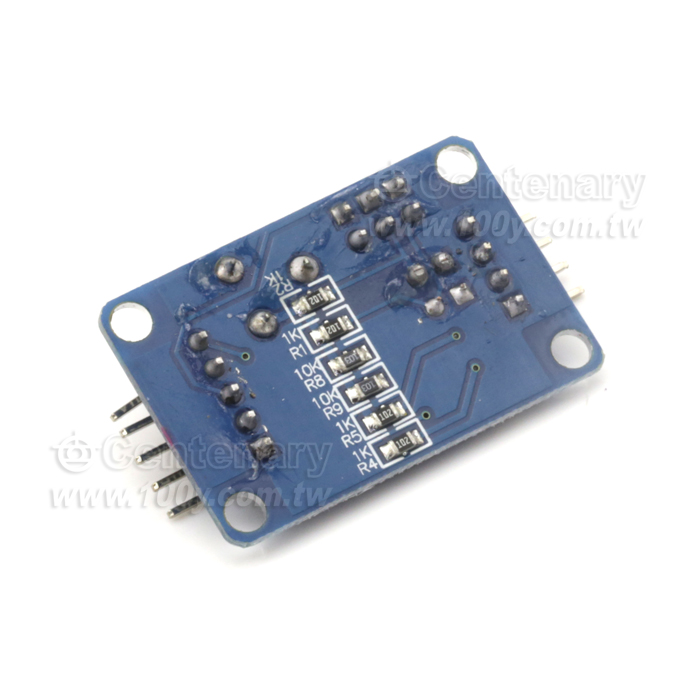

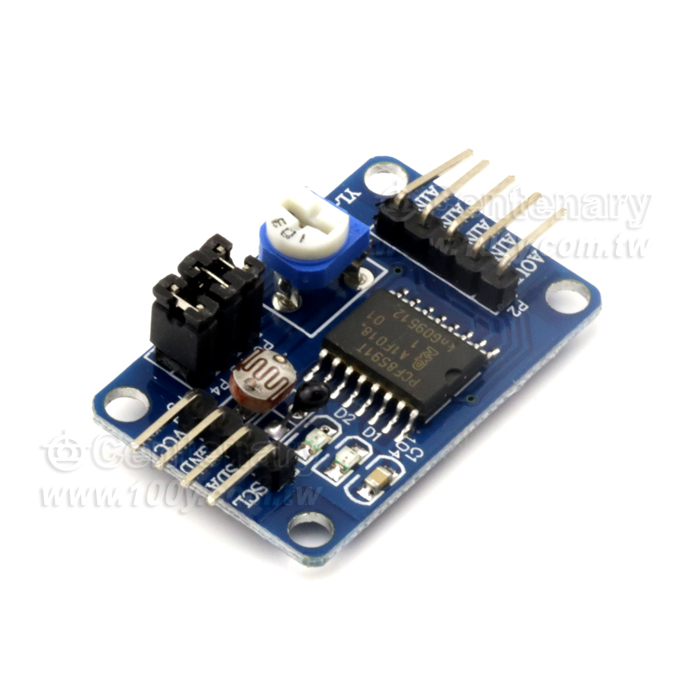

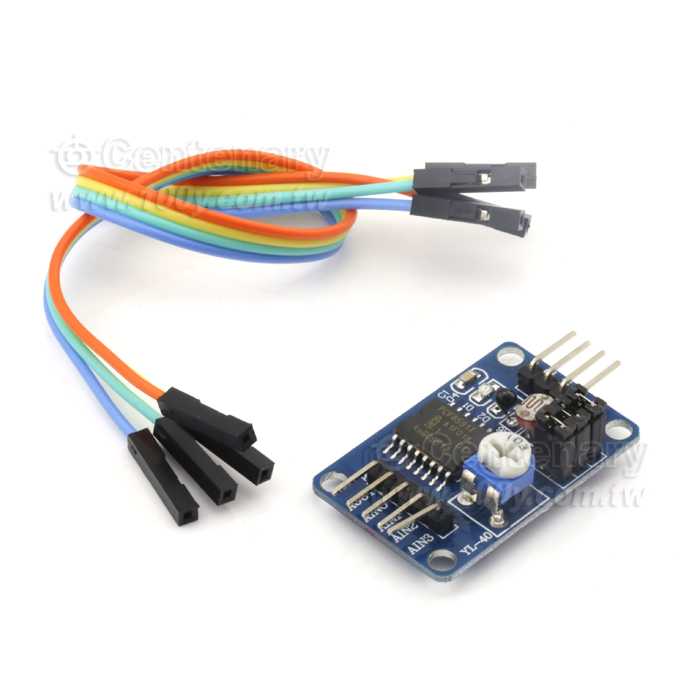

三 模組介面說明
本模組左邊和右邊分別外擴2 路排針介面，分別說明如下：
左邊 AOUT 晶片DA 輸出介面
AINO 晶片類比輸入介面0
AIN1 晶片類比輸入介面1
AIN2 晶片類比輸入介面2
AIN3 晶片類比輸入介面3
右邊 SCL IIC 時鐘介面 接單片機IO 口
SDA IIC 數位介面 接單片機IO 口
GND 模組地 外接地
VCC 電源介面 外接3.3v-5v
四 模組紅色短路帽使用說明
模組共有3 個紅色短路帽，分別作用如下：
P4 接上P4 短路帽，選擇熱敏電阻接入電路
P5 接上P5 短路帽，選擇光敏電阻接入電路
P6 接上P6 短路帽，選擇0-5V 可調電壓接入電路
