商品規格

OV7670圖像傳感器，體積小、工作電壓低，提供單片VGA攝像和影像處理器的所有功能。通過SCCB總線控制，可以輸出整幀、子采樣、取窗口等方式的各種分辨率8位影響數據。該產品VGA圖像最高達到30幀/秒。用戶可以完全控制圖像質量、數據格式和傳輸方式。所有圖像處理功能過程包括伽瑪曲線、白平衡、飽和度、色度等都可以通過SCCB接口編程。
● 高靈敏度適合低照度應用
● 低電壓適合嵌入式應用
● 標准的SCCB接口，兼容I2C接口
●RawRGB,RGB(GRB4:2:2,RGB565/555/444),YUV(4:2:2)和YCbCr(4:2:2)輸出格式
● 支持VGA,CIF,和從CIF到40x30的各種尺寸
●VarioPixel子采樣方式
● 自動影響控制功能包括：自動曝光控制、自動增益控制、自動白平衡，自動消除燈光條紋、自動黑電平校准.圖像質量控制包括色飽和度、色相、伽瑪、銳度ANTI_BLOOM
●ISP具有消除噪聲和壞點補償功能
● 支持圖像縮放
● 鏡頭失光補償
●50/60Hz自動檢測
● 飽和度自動調節（UV調整）
● 邊緣增強自動調節
● 降噪自動調節

商品敘述

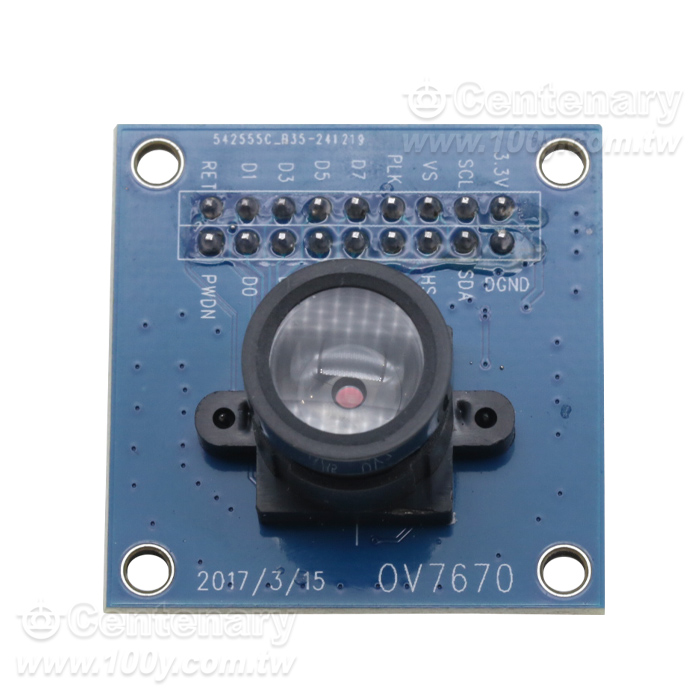

3V3-----輸入電源電壓（推薦使用3.3，5V也可，但不推薦）
GDN-----接地點
SIO_C---SCCB接口的控制時鐘（注意：部分低級單片機需要上拉控制，和I2C接口類似）
SIO_D---SCCB接口的串行數據輸入（出）端（注意：部分低級單片機需要上拉控制，和I2C接口類似）
VSYNC---幀同步信號（輸出信號）
HREF----行同步信號（輸出信號）
PCLK----像素時鐘（輸出信號）
D0-D7---數據端口（輸出信號）
RESTE---複位端口（正常使用拉高）
PWDN----功耗選擇模式（正常使用拉低）
