- 特性

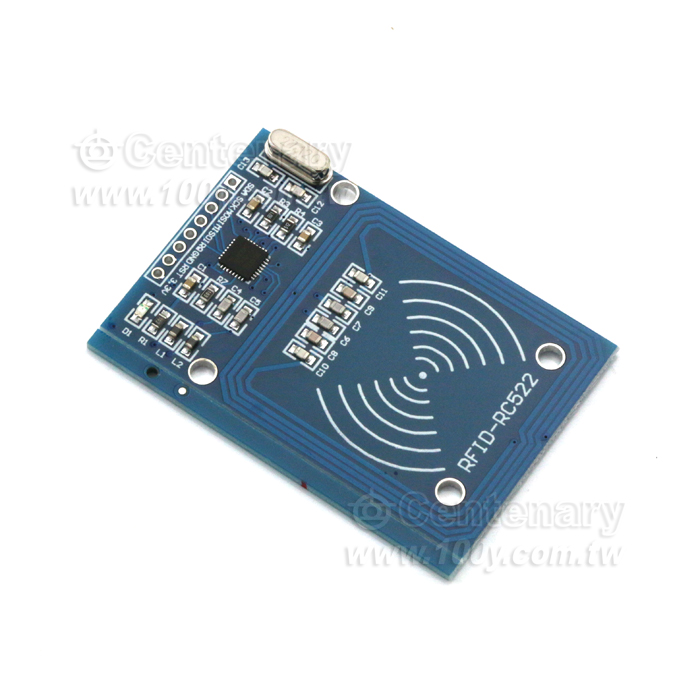

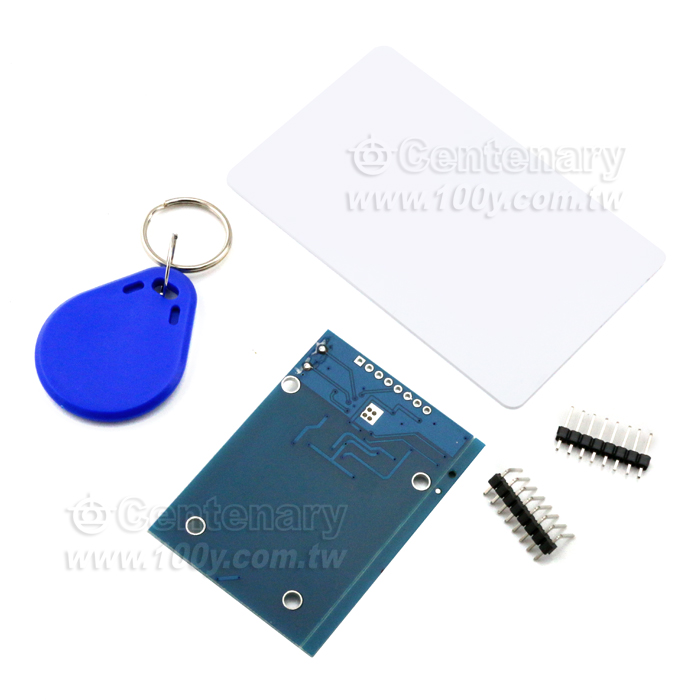

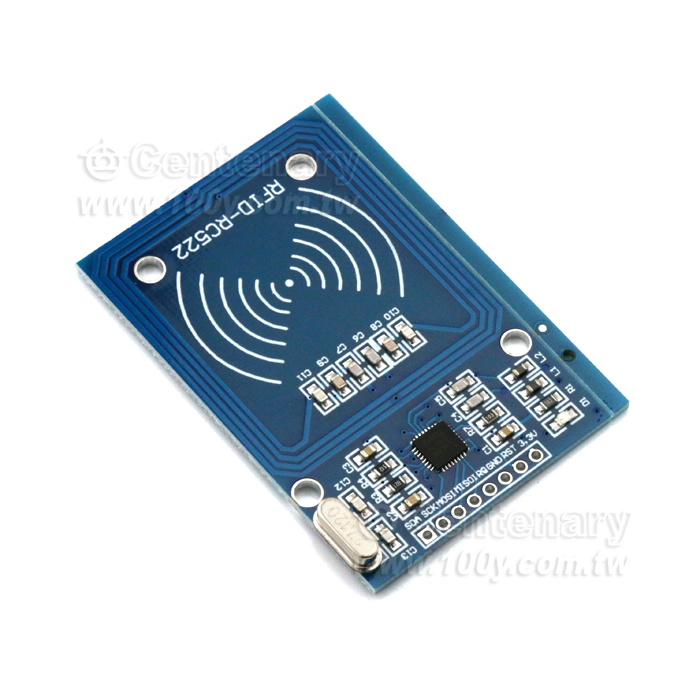

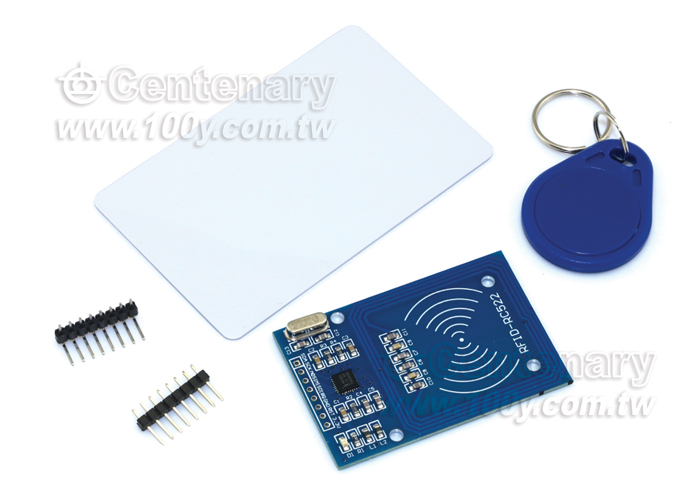

MFRC-522- Module
RC522 RFID射頻 IC卡感應模塊
RC522 晶片簡介
MF RC522 是應用於13.56MHz 非接觸式通信中高集成度的讀寫卡晶片，是NXP 公司針對“三表”應用推出的一款低電壓、低成本、體積小的非接觸式讀寫卡晶片，是智慧型儀器表和可?式手持設備研發的較好選擇。 MF RC522 利用了先進的調製和解調概念，完全集成了在13.56MHz 下所有類型的被動非接觸式通信方式和協定。支援14443A 相容應答器信號。數位部分處理ISO14443A 幀和錯誤檢測。此外，還支援快速CRYPTO1 加密演算法，用語驗證MIFARE 系列產品。MFRC522 支援MIFARE 系列更高速的非接觸式通信，雙向資料傳輸速率高達424kbit/s。 作為13.56MHz 高集成度讀寫卡系列晶片家族的新成員，MFRC522 與MF RC500 和MF RC530 有不少相似之處，同時也具備許多特點和差異。它與主機間通信採用SPI 模式，有利於減少連線，縮小PCB 板體積，降低成本。
RFID 模組簡介
MF522-AN 模組採用Philips MFRC522 原裝晶片設計讀卡電路，使用方便，成本低廉，適用于設備開發、讀卡器開發等高級應用的用戶、需要進行射頻卡終端設計/生產的用戶。本模組可直接裝入各種讀卡器模具。模組採用電壓為3.3V,通過SPI 介面簡單的幾條線就可以直接與用戶任何CPU 主板相連接通信,可以保證模組穩定可靠的工作、讀卡距離遠
電氣參數簡介
工作電流：13—26mA/直流3.3V
空閒電流：10-13mA/直流3.3V
休眠電流：<80uA
峰值電流：<30mA
工作頻率：13.56MHz
支援的卡類型：mifare1 S50、mifare1 S70、mifare UltraLight、mifare Pro、mifare Desfire
產品物理特性：尺寸：40mm×60mm
環境工作溫度：攝氏-20—80 度
環境儲存溫度：攝氏-40—85 度
環境相對濕度：相對濕度5%—95%
