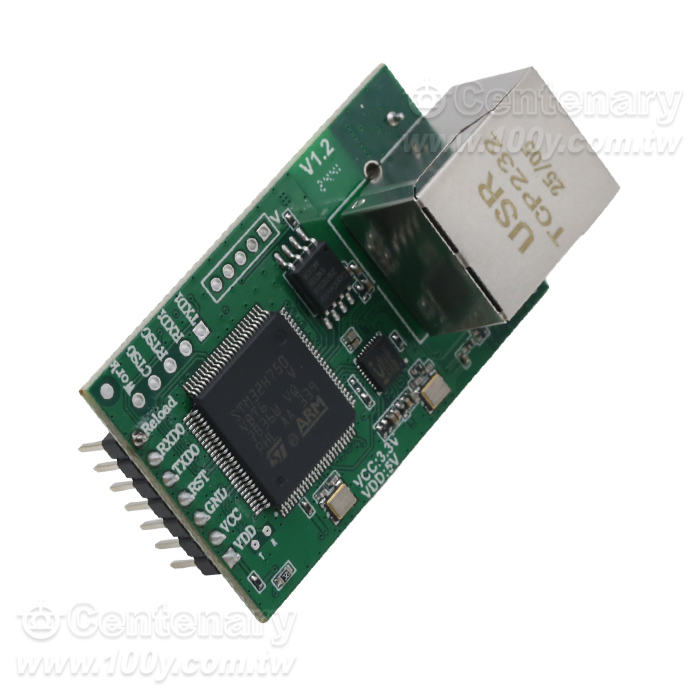

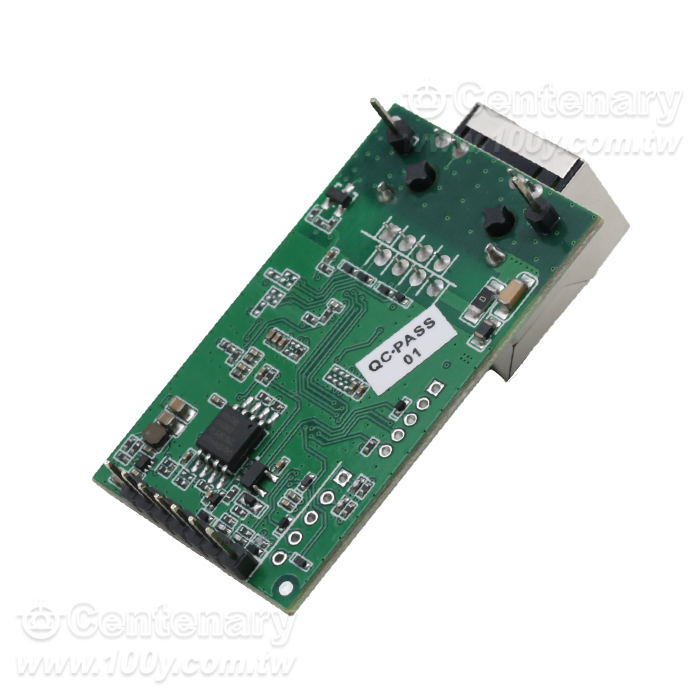

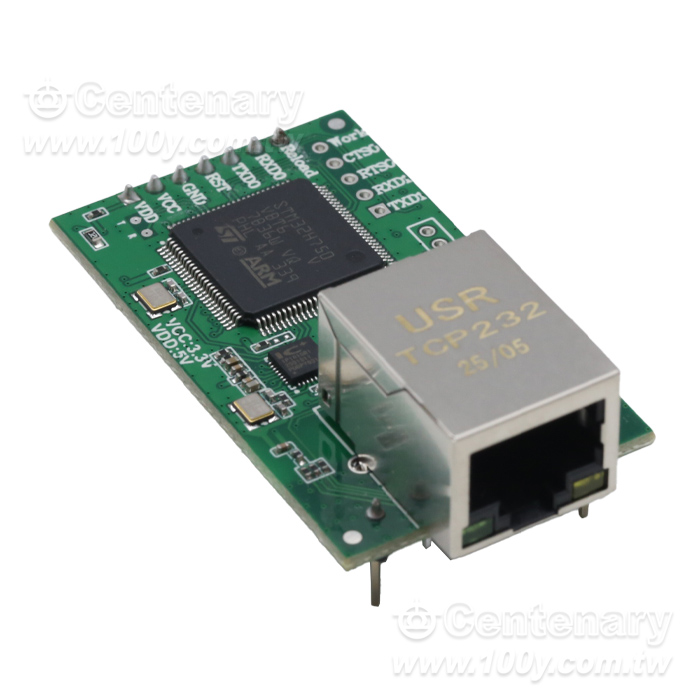

雙UART轉乙太網 TTL轉RJ45模塊

TCP232-E

雙UART轉乙太網 TTL轉RJ45 串口服務器模塊




產品不配帶光盤，產品資料下載地址：http://pan.baidu.com/s/1jGkjN8q




商品特性



●支援雙串口轉乙太網
●支持DHCP ，功能變數名稱解析
●支持網頁設置，可為用戶定制網頁
●支援HTTPD Client 功能 （訂購時需提前說明）
●發上千字節不丟1個字節，超高的穩定性
●獨有的支援網頁轉串口功能，輕松實現智慧控制
●本系列產品已經經過嚴格考驗，在銀行、公路、大型公司網絡、有攝像頭的繁忙網絡、以及通過光纖轉乙太網等組建的複雜網絡環境均有成功應用。




商品簡介



多功能串口轉乙太網轉換器USR-TCP232-E是用來將TCP網絡數據包或UDP數據包與TTL串口數據實現透明傳輸的設備，功耗低，搭載ARM處理器，速度快，穩定性高。
這是一款多功能乙太網串口數據轉換模塊, 它內部集成了TCP/IP 協議棧, 用戶利用它可以輕松完成嵌入式設備的網絡功能, 節省人力物力和開發時間, 使產品更快的投入市場, 增強競爭力。
模塊集成 10/100M 自適應乙太網介面, 串口通信最高串列傳輸速率高達 230.4Kbps，具有TCP Server, TCP Client, UDP, Httpd Client, TCP Auto, WEB to Serial等工作模式，通過網頁或軟件輕松配置。
海爾Uhome事業部使用本模塊，本模塊已經經過複雜交換機光纖網絡考驗，在有網絡攝像頭的環境中也能穩定可靠的工作。




系統特性



●全新Cortex-M3內核，工業級工作溫度範圍，精心優化的LWIP協議棧，穩定可靠
●Auto-MDI/MIDX功能，交叉直連網線任意連接，自動切換
●支持TCP Server，TCP Client，UDP，UDP Server，HTTPD Client，WEB to Serial多種工作模式
●通過埠號區分與哪個串口關聯
●串口最高串列傳輸速率支持460800
●支援DHCP自動獲取IP，可以通過UDP廣播協議查詢網絡內的設備
●為VIP客戶提供設置協議，可以將參數設置功能集成到用戶的應用軟件中
●提供上位機TCP/IP SOCKET編程例子，VB、C++、Delphi、android、ios
●內置網頁，可通過網頁進行參數設置，可為用戶定制網頁
●可通過UDP方式設置，提供設置協議和設置軟件源代碼
●可通過串口命令進行參數設置，提供設置協議
●Reload按鍵，一鍵恢複默認設置，不怕設置錯
●RJ45狀態指示燈，RJ45介面內置隔離變壓器，2KV隔離。
●從IEEE購買的全球唯一MAC地址，也可留給用戶自定義MAC地址(定購時說明)
●支援通過網絡升級程式
●服務器位址支援功能變數名稱
●支援http server埠（默認80）更改
●支援用戶自定義MAC位址
●廠家直銷，保證技術支援服務，也可以OEM和ODM

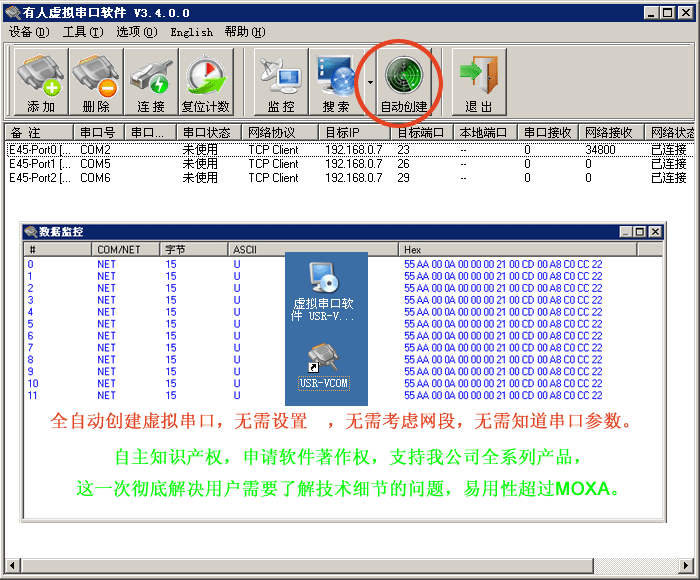

全新虛擬串口軟件，簡單到您無法想像：第一步連接硬體並供電，第二步點擊自動創建按鈕，第三步，使用您的軟件調用創建成功的虛擬串口進行使用。
無需設置IP，無需考慮網段，無需知道串口參數。自主知識產權，已經申請軟件著作權，支援我公司全系列產品，這一次徹底解決用戶需要瞭解技術細節的問題，易用性超過MOXA。

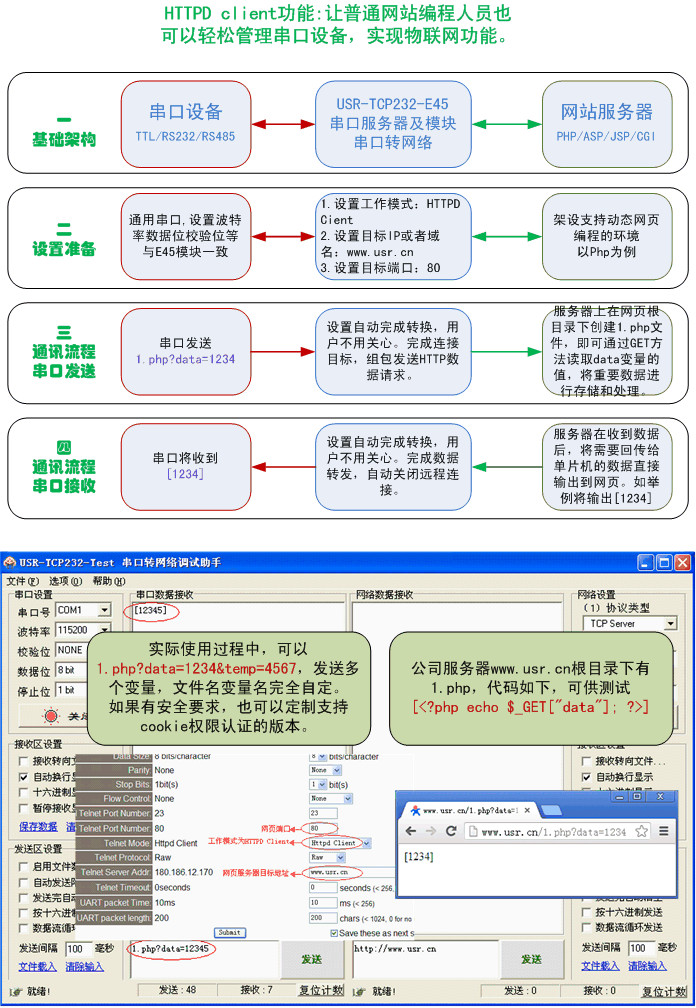

下圖是USR-TCP232-E45系列產品獨有HTTPD client 功能介紹：




應用框圖



串口轉乙太網模塊 ttl轉網絡 網絡轉RS232 RS485，串口轉乙太網，本產品定位：嵌入到設備裏面。

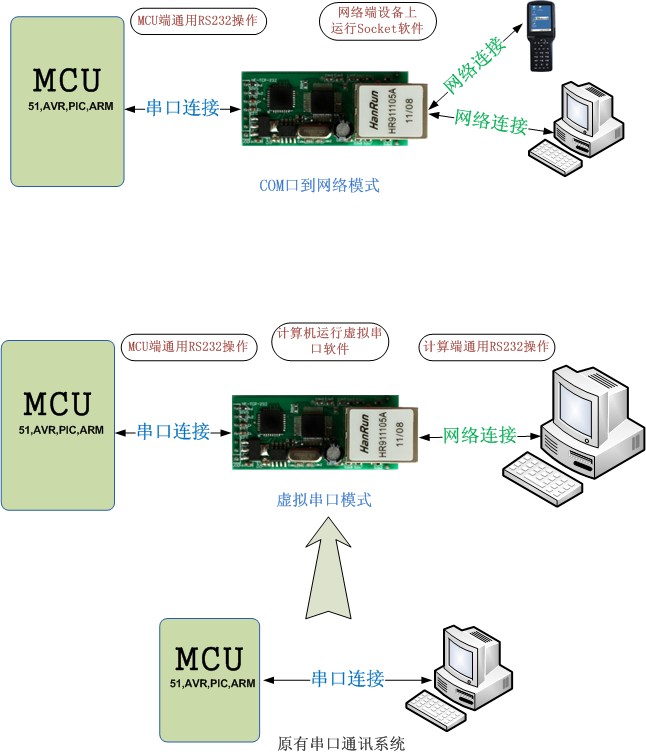

應用一 最常用的COM口到網絡模式

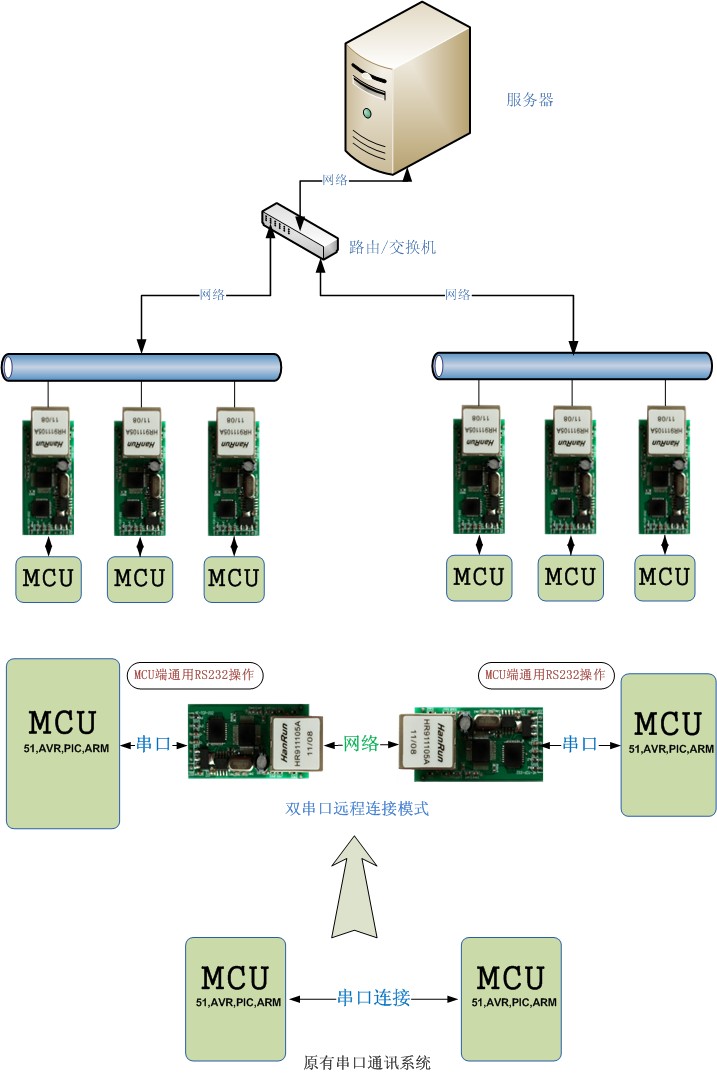

應用二 服務器採集模式

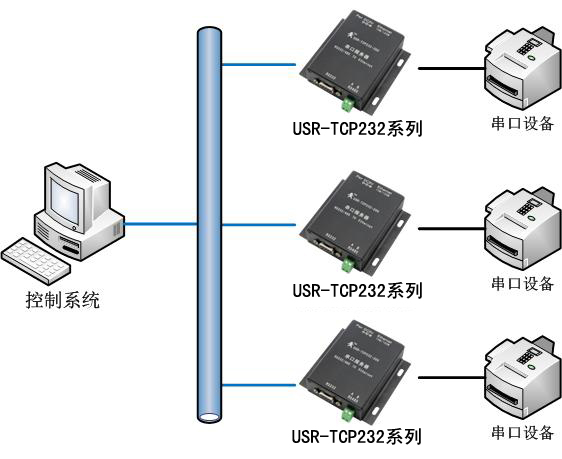

應用三 遠程管理多個串口通訊設備

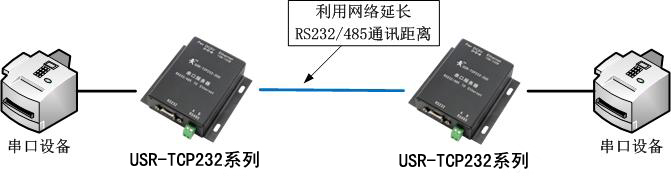

應用四 利用網絡延長串口通訊距離

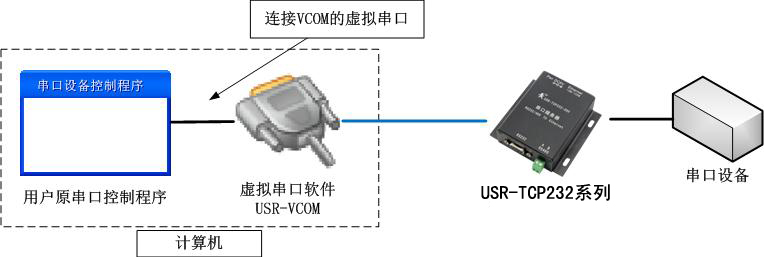

應用五 利用虛擬串口軟件（USR-VCOM）實現原串口程式遠程式控制制設備

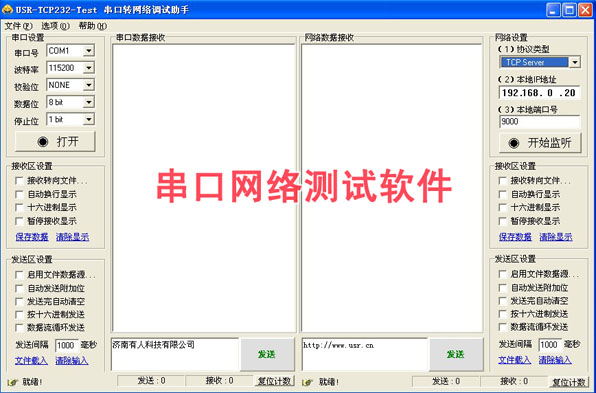

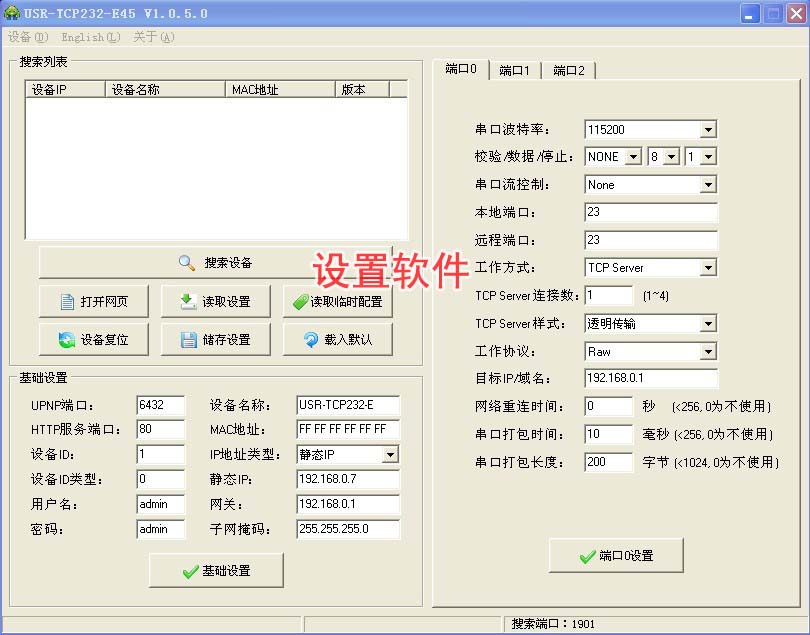

配套軟件

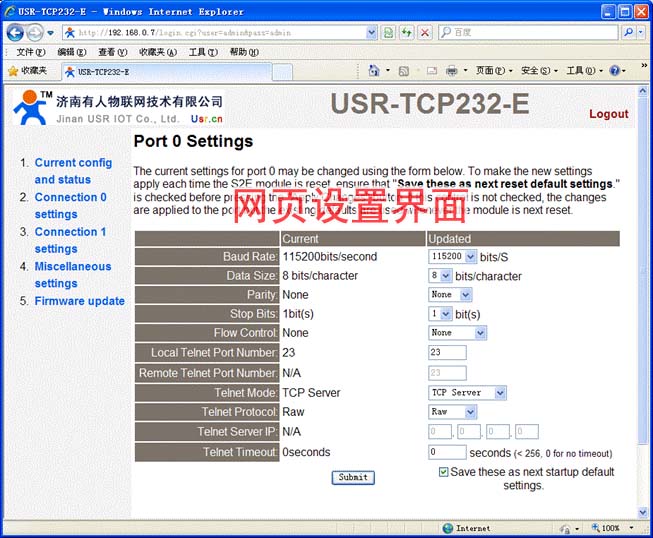

下圖為網頁設置介面的截圖，USR-TCP232-E 支援網頁設置，簡單穩定！

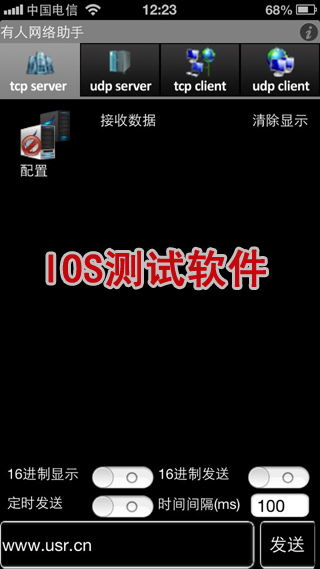

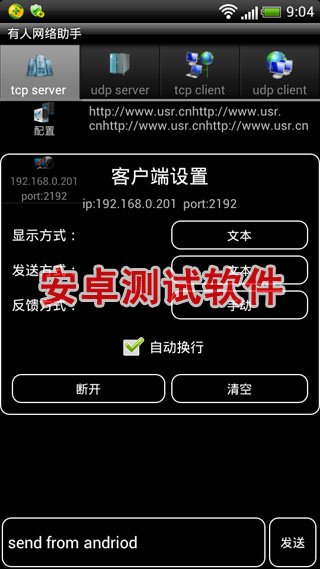

免費提供安卓(android)與IOS軟件 供用戶在安卓或者平板上測試：






裝箱清單



USR-TCP232-E模塊一個(注意:產品不配帶光盤)
