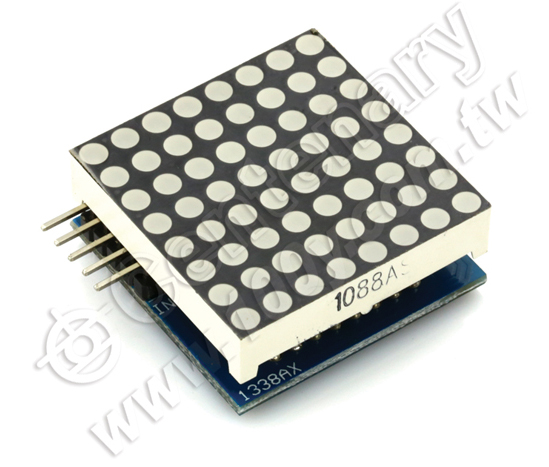

LED 8*8點陣模塊

     MAX7219-LED8*8-Module   LED 8*8點陣模塊






       產品介紹


        • 用3個I/O口可以控制眾多的共陰點陣模組

        • 模組帶極性保護二極體，電源接反不燒晶片

        • 支持無縫級聯

        • 點陣和電路板的連接採用圓孔**插針，在數碼管損壞的情況下方便更換

        • 採用專用動態驅動晶片，點陣顯示時無閃爍

        • 級聯後各個模組可以分別顯示（理論上可以無限級聯）



      產品規格


        • 工作電壓：4.5~5V（請注意：超過5.5V將燒毀）

        • 介面定義：VCC/GND/CLK/DIN/CS

        • VCC：供電電壓5V的正極

        • GND：供電電源的負極

        • CLK：串列信號，最高頻率10MHZ

        • DIN:串列資料登錄

        • CS：(LOAD) 腳，使能端

        • 尺寸：3.2*3.2cm



        散件元件清單


        • PCB板、排針直半條、排針完半條、圓排母、1N4148

        • 10K電阻0805、104瓷片電容、MAX7219貼片

        • 8*8共陰點陣
