DDS信號發生器 送資料 正弦波 方波 高頻信號
NT$620
Part No：
99207
Product No：
AD9850-DDS信號模塊
品牌：
說明：
技術文件：
包裝單位：
1 PC
| 門市據點 | 各店庫存 | 門市儲位 | 位置圖 | 倉庫儲位 | 位置圖 |
| 龍山門市 | 1 | 167-1-55-K1 |  | | |
| 光復門市 | 9 | 168-1-10-G4 | | |
產品特性
- 特性

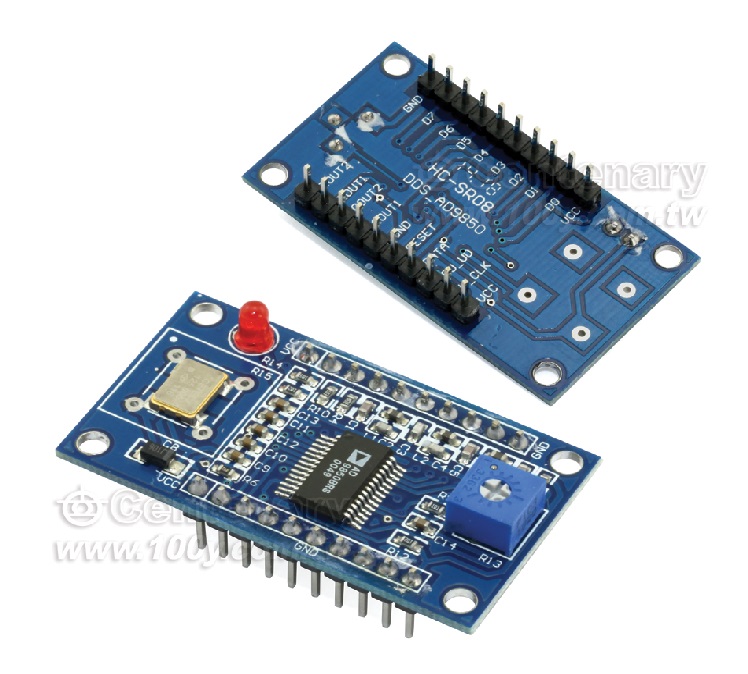

AD9850模塊,DDS 信號發生器
商品敘述
模組能夠輸出正弦波和方波，2 個正弦波和2 個方波輸出。AD9850：0-40MHz，AD9851： 0-70MHz 頻率在20-30MHz 後諧波越來越大，波形會越來越不乾淨。方波：0-1MHz採用70MHz 的低通濾波器，使波形的SN 比更好產生 DA 基準的管腳（PIN12）引出，方便做輸出波形的幅度調節應用。比較器的基準輸入端電壓由可變電阻產生，調節該電阻可以得到不同的占空比方波AD9850 模組採用125MHz 的有源晶振，AD9851 模組採用30MHZ 的有源晶振。
